Вањски водовод и канализација: шта је потребно узети у обзир

22-05-2018
Снабдевање водом

Пре него што наставите са инсталацијом спољних комуникација, треба запамтити да захтеви за њих садрже шифру зграде за спољни водовод и канализацију. Непоштовање његових захтева може пореметити еколошку равнотежу на локацији, довести до пенетрације отпадних вода у земљиште и загађења водоносног слоја. Поред тога, сам систем може брзо пропасти.

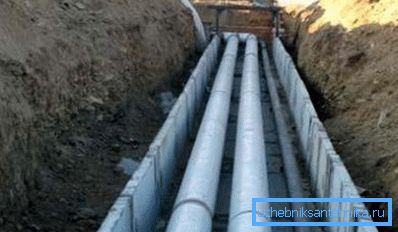

Спољни систем водоснабдевања мора бити инсталиран у складу са прописима.

Документи који регулишу инсталирање спољних мрежа

Основни документ према којем се врши инсталација спољашњег водовода је СНиП бр. 3.05.04 / 85.

Поред тога, потребно је узети у обзир и одредбе следећих збирки:

  • СНиП №ИИИ / 4/80;
  • СНиП № 3.01.03 / 84;
  • СНиП № 3.01.01 / 85;
  • СНиП бр. 2.04.02 / 84.

Припремљене комуникације треба да буду укључене у складу са СНиП бр. 3.01.04 / 87.

Према нормама, водоводне цеви за спољне водове и аналогне канализације могу бити:

  • азбест-цемент;
  • челик;
  • армирани бетон;
  • ливено гвожђе;
  • керамика;
  • пластика.

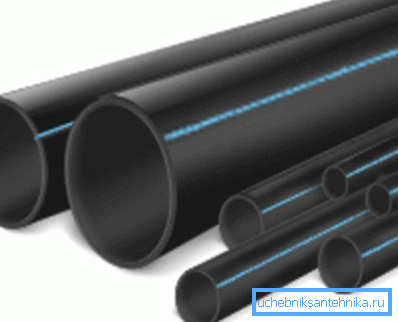

Пластичне цеви за спољни водовод.

Обрати пажњу! Сада, најчешће коришћени полимерни производи од цеви. Они морају бити означени за спољашњу инсталацију. Такве цијеви обично имају црну боју са плавом траком.

Општи услови за уређење цевовода

Према СНиП № 2.04.02 / 84, спољни део водовода треба да има обавезне елементе.

Компоненте водоводног система

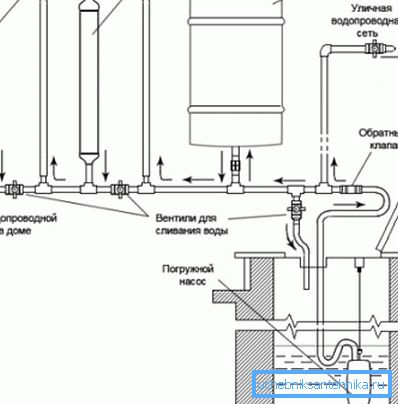

Шеме приградских водовода.
  1. Постројење за унос воде.
  2. Цевовод, испоручујући ресурсе на улаз у кућу.
  3. Складишни резервоар (водени торањ).
  4. Испред цевовода мора бити постављена инспекцијска зграда.. Када су извори за инспекцију инсталирани на вањском водоснабдевању, у њима се уградјују запорни вентили.
  5. Да би се повећао притисак (притисак) до жељене вредности, систем је опремљен пумпном станицом за воду.
  6. Јединица филтрације, пречишћавање воде у стање пијења.

Заједничко улагање на екстерне системе за водоснабдевање дели их у следеће категорије, на основу њихове намјене.

  1. Тип домаћинства обезбеђује власницима питку воду.
  2. Аналог пожара је дизајниран да угаси пожаре.
  3. Производна верзија служи за транспорт техничке воде. Користи се за опрему за хлађење, производњу производа итд.
  4. Врсте заливања потребне за наводњавање биљака.
  5. Циркулациони тип снабдевања водом служи за смањење потрошње воде.
  6. Најчешће комбиноване мреже решавају руке. Може се користити, на пример, за наводњавање биљака и обезбеђивање места за пиће.

Фактори који се узимају у обзир

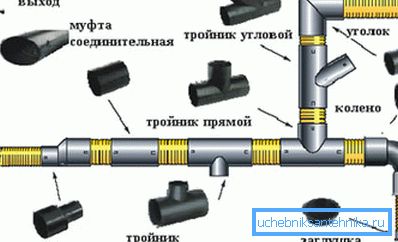

Фитинги који се користе за парење цеви.
  1. Постављање цеви за монтажу мреже не дозвољава пенетрацију на њихову површину, отпад и подземну воду. Сами производи и прибор не смеју бити загађени.
  2. Комуникација иде према одобреном пројекту.
  3. Роке прије полагања цеви треба провјерити да ли су у складу са пројектним димензијама.
  4. Цеви за мрежице у облику слободног протока треба поставити са проширеним завршетком протока воде.
  5. На правим пролазима, потребно је стално пратити праведност инсталације мреже.
  6. У упутству се препоручује комуникација положена од металних цеви за третирање антикорозионим једињењем.

Конфигурација мреже

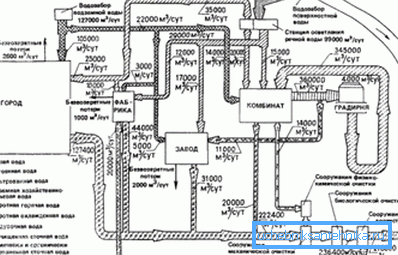

Пример шема јавног водоснабдевања и канализације.
  1. Раван треба ископати од увода воде, испод нивоа замрзавања тла, најмање 20 цм.
  2. У прегледу вентила за бунаре за бушење уграђени су за водовод на отвореном. Њихов пречник и тип морају бити наведени у спецификацијама.

Обрати пажњу! Ако се систем повеже са заједничким комуналним водоводним системом, најбоље је поверити његову везу са запосленима у Водоканалу. Ожичење унутар куће може се извршити независно.

  1. Минимални нагиб екстерног довода воде треба бити 3 цм за сваки метар, у правцу довода воде.
  2. Минимални пресек цеви за стандарде уличне канализације постављен на основу његовог типа. Ако је ово комплетна одвојена кућна мрежа - 200 мм, ако је олујни систем олује 250 мм.

Промјер отворених водоводних цеви одређује се на основу потрошње воде, као и хидрауличну отпорност свих сегмената система.

У овом случају, минимални пречник спољашњег извора воде је:

  • за комуналне мреже у великим насељима, као и индустријске објекте - 100 мм,
  • у сеоским подручјима - 75 мм.
  • Ако је зграда вишестрана - 150/200 мм.

Међусобно уређивање инжењерских мрежа

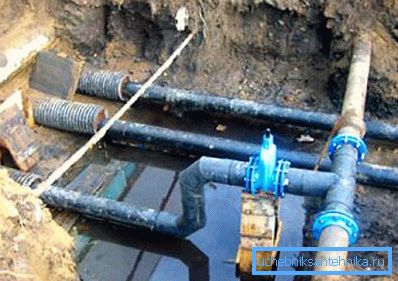

На слици, тачна локација мрежа, релативно једна другој
  1. Када паралелно постављају цијеви, водоснабдијевање и канализација треба поставити са интервалом од најмање 40 цм.
  2. Строго је забрањено инсталирање канализационе мреже у области санитарне воде.
  3. Када не можете да пређете без преласка система, цеви треба поставити под углом једни поред других. Прелазак са акутним углом је забрањен. Истовремено је потребно посматрати нагиб екстерног довода воде.
  4. Водоводне цеви треба поставити изнад колектора канализације. Тамо где се пресецају, вертикални јаз између њих треба бити најмање 0,4 м.
  5. Ако се пластичне цеви користе за уградњу система, заштићене су челичним чајем на местима раскрснице. Дужина, а самим тим и цена ових елемената, зависи од врсте земљишта. Ако је глине, дужине кућишта треба бити 5 м у оба смјера од тачке раскрснице. У јаком филтрирању (на пример, пешчана), бројка се повећава на 10 м.
  6. Размак између улаза у канализацију и водоводних цеви у зграду мора бити најмање 1,5 м.

Закључак

Изградња комуникација на отвореном, требало би да се придржавате правилима и правилима изградње. Они су садржани у СНиП-има, ови документи морају се проучавати прије рада.

Видео у овом чланку садржи много корисније.
