Водне мреже: варијанте, компоненте и дизајн

Вода се транспортује потрошачима водоводним цевима и водоводним мрежама. Ове структуре морају бити у складу са захтевима ефикасности и поузданости. Ово се постиже правилним избором у пројектовању трасе цевовода и распореду мреже, материјала и одсека цеви, као и начина њиховог рада.

При избору, додељивању и коришћењу локација за водоводне канале неопходно је придржавати се законодавства о земљиштима и одређених регулаторних докумената.

Сорте водних мрежа

Сви системи водоснабдевања су подељени на спољашње и унутрашње мреже.

Спољашњи део система

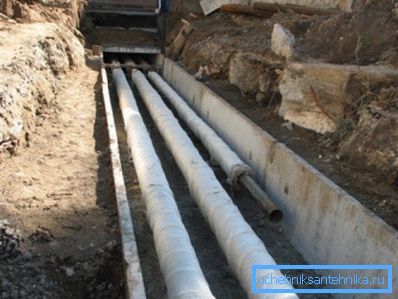

Растегните воду у 1, 2 и више "навоја". Најбоља опција је да их поставите на прилично повишен простор, који има минималан број објеката, у областима који су погодни за одржавање и поправку.

Да би се обезбедио планирани ниво потрошње воде потрошачима, између паралелних канала опреми прекидач. У дужини трасе и на месту сервисираног објекта могу се поставити спремници за складиштење.

Класификација водоводних мрежа их дели по начину транспорта воде до притиска и без притиска.

1. Течност се пумпа кроз мрежу притиска са пумпама или кроз разлике притиска. Креиран је између пиезометријског знака нивоа воде на извору и израчунате пиезометријске ознаке на месту уноса. Први водови су ињектирање, други - гравитацијски притисак (гравитациони притисак).
2. У водним линијама које нису под притиском (гравитационо гравитација), њихов унутрашњи простор (секција) није у потпуности искоришћен. Обим њихове примене није толико широк у односу на оне притиске.

Обрати пажњу! Изводљивост постављања слободног протицаја зависи од неких тачака. На пример, разлика у нивоу ознака почетка и краја снабдевања течностима, рељефа регије, раздаљине између чворова за довод и сакупљање.

Употреба цеви без притиска смањује трошкове водоводних цеви. Али трошкови руте могу се повећати због повећања дужине услед потребе за пружањем потребних падина.

Конфигурација система може зависити од таквих фактора:

• површински облик и изглед објекта;
• присуство вештачких и природних препрека;
• рељеф регије;
• локација главних потрошача ресурса;
• локације извора воде, итд.

Из тог разлога, мрежна конфигурација може бити разграната, окренута или мијешана. Прстенасти прстенови су најскупљи, али имају највећу поузданост.

Упутство упозорава да су нитови система који испоручују главну количину воде пртљажник. Без везивања за појаву мреже, аутопут увек треба поставити на основу правца главних токова воде. Требали би покрити цијели локалитет.

Које су спољне мреже

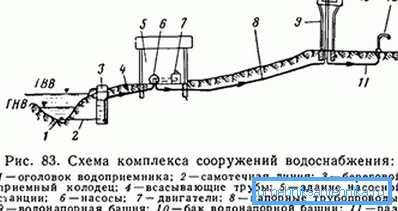

Главни елементи мрежа под притиском могу бити:

• акумулациони резервоар;
• пумпна станица;
• цевовод под притиском (водовод);
• водена градња (торањ);
• линије хидростатичког и хидродинамичког притиска;
• подземни резервоар под притиском;
• камеру да се пребаци.

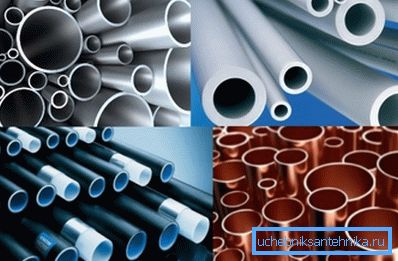

Материјал цевовода за водове изабран је приликом пројектовања система и зависи од услова њихове употребе. Ово може бити челик, пластика, армирани бетон, азбестни цемент.

Најчешће коришћени пречници производа челичних цеви приказани су у доњој табели.

Унутрашње снабдевање водом

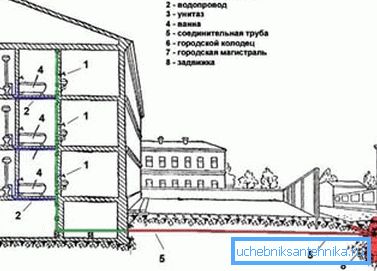

Унутрашњи систем водоснабдијевања објеката и објеката назива се агрегат опреме, компоненти и уређаја који осигуравају пријем извора из вањске мреже и његову испоруку под притиском на уређаје за воду.

Уређај водоводне мреже у зградама је следећи:

• један или више улаза;
• један или више мерача;
• дистрибуцију и снабдевање гасоводом;
• запорни и контролни вентили.
• Понекад систем укључује пумпе за повећање притиска и филтере за омекшавање, деиронинг, бељење итд. вода.

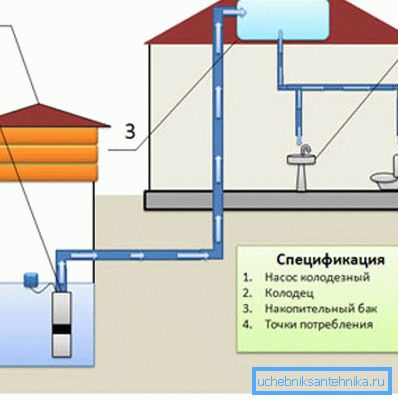

Унутрашњи систем водоснабдевања може се повезати властитим рукама са општинском мрежом за снабдевање насеља или бити напајан из аутономног извора воде (површине или подземних).

Према њиховој намени, водоснабдијевање објеката и зграда подељено је на индустријске, пиће и противпожарне системе.

1. Производне мреже снабдијевају воду различитог квалитета за техничке потребе потрошача (хлађење опреме, производња производа, на примјер, бетона, прехрамбених производа итд.).
2. Ватрогасни супресори служе за гашење пожара и спречавање њиховог ширења.
3. Домаће мреже за пиће су дизајниране да дају квалитету воде за пиће. Осим тога, ресурс се користи за кухање и хигијену.

Према методу коришћења ресурса, систем обезбеђује испоруку директног тока, обрнутог или поновљеног. У домаћим мрежама, прва сорта је уобичајена, а друга два су све више и више у потражњи у производњи.

Проблеми дизајна

Примарни задатак дизајна је усмеравање водоводне мреже, која подразумијева цртање цјевовода на плану.

Обрати пажњу! Извршава се на основу услова за стварање довољно поузданог система. Истовремено, трошкови његове изградње требали би бити најнижи.

Када се узме у обзир следи:

• локација извора воде и његових потрошача;
• рељеф регије;
• локација ријека, шљунка, паркова, улица, зграда, објеката и других вјештачких и природних препрека за уградњу цјевовода.

Трасирање се врши на топографској мапи региона дуж најкраће стазе, заобилазећи препреке.

Обрати пажњу! Ресурс треба доставити корисницима не само у жељеној количини, већ и притисак. Требало би бити довољно да подигнемо воду до тачака постављања уређаја за преклапање воде.

У ту сврху, морате стално одржавати слободан притисак у водоводној мрежи. Овим се подразумева разлика између ознаке нивоа течности (пиезометријског) у цевоводу и нивоа површине тла.

На слободном притиску

Требало би створити слободну главу која је довољна дуж целе дужине мреже трупа, чак и на највишим и најдаљим тачкама.

У таквим неповољним подручјима, притисак не би требао пасти испод вредности наведених у прописима.

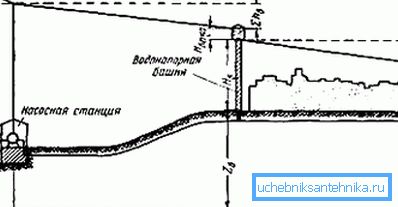

1. Дакле, да би се исправно утврдила висина водоторња, неопходно је пронаћи тачку дотока мреже за водоснабдевање - ово је подручје до које је најтеже подићи воду.
2. Ово место је одређено калкулацијама.
3. У ту сврху одабрано је неколико неповољних подручја на траци дистрибуције дистрибутивног цјевовода. Једна од њих ће диктирати.
4. Даље, одређује се "општа тачка раздвајања", која је најближа проблемима. Од ње је течност и напаја се у њих.
5. Утврђивање ознаке притиска (пиезометричке) на општој тачки раздвајања за подизање ресурса на изабране проблеме и упоређивање параметара њихових пиезометријских ознака, стручњаци израчунавају диктатну тачку. За њу, вредност етикете ће бити већа.

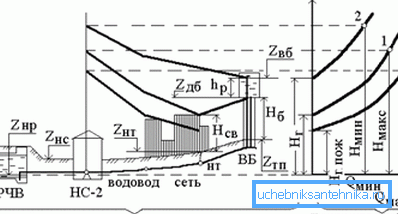

Током овог рада нацртан је пиезометријски граф водоводне мреже. Приказује промену притиска дуж дужине цеви.

Један од важних задатака дизајна је детаљно описивање система. Састоји се од одабира и специфичног постављања у мрежу водовода, фитинга, фитинга итд.

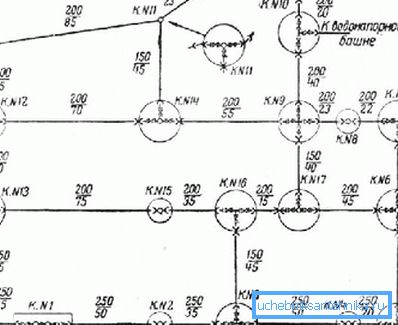

Детаљи о водоводној мрежи се обављају у складу са изабраном опцијом водовода. Ово се врши када је хидраулични прорачун система већ извршен, утврђене су стварне вриједности потрошње ресурса, одређени су материјали и пречник цијеви. Детаљни дизајнери производе на радним цртежима. Уз помоћ симбола, на њима су приказани елементи, елементи и остали елементи из којих се састављају склопови система.

Нека правна питања

Ако се креирани систем водоснабдевања прикључи на комуналну мрежу, прво морате да добијете прелиминарне техничке услове у регионалном Водоканалу.

Да бисте их добили, морате сакупити и доставити такве документе.

1. Апликација за ТУ.
2. Форма у којој ће бити описано чланство у мрежама водоводних мрежа.
3. Информације о подносиоцу пријаве: пасош, поштанско и право пребивалиште, контакт информације.
4. Назив дела на земљишту.
5. Планирајте границе територије у којој ће бити изграђено водоснабдевање.
6. Дозвола за такву употребу парцеле.
7. Информације о планираном времену увођења будућег објекта у рад.
8. Израчунавање обима потребног ресурса (тј. Планираних оптерећења).
9. Подаци о параметрима конструкције.

Технолошки прикључак на водоводну мрежу готовог објекта врши се у границама земљишта. То се ради у року од 18 месеци, рачунато од датума потписивања уговора о прикључењу.

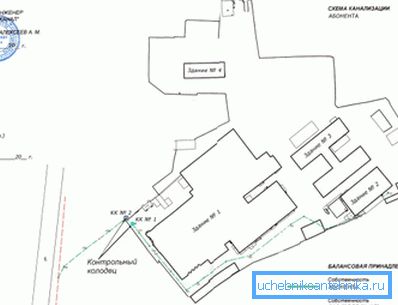

Треба истаћи да у исто вријеме границе подјеле оперативне одговорности водоводних мрежа треба обавити у складу са Уредбом Владе Руске Федерације бр. 167 "Правила за кориштење комуналних водоводних система и канализације у Руској Федерацији".

Закључак

Водоводне мреже су сложене хидрауличке структуре. Постоји много врста њих, које би требало изабрати на основу сврхе система и услова њеног рада. Видео у овом чланку ће развити своју тему.
