Врсте дизалица: упознати са класификацијом вентила

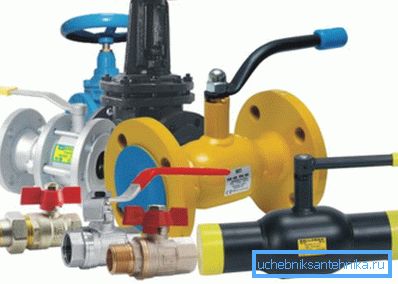

Које врсте санитарних чворова се тренутно користе? У овој публикацији, упознаћемо вентиле малих и средњих величина, који се користе у водоводним и грејним системима приватних и стамбених зграда.

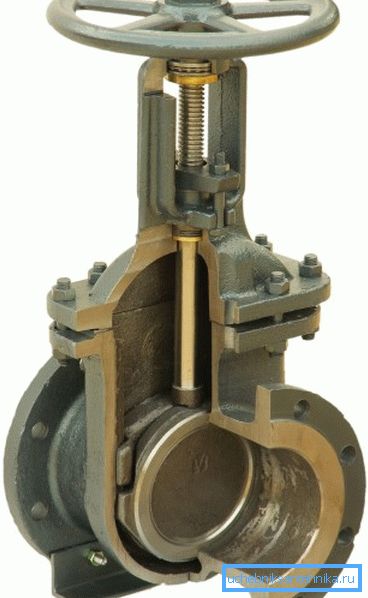

Вентил за врата

Користе се у јединицама за дозирање и воду, као и за одрезивање одређених секција великих водова и грејних кругова. Типичне величине које се користе у кући - ДУ50 - ДУ100.

Међутим: у лифтовима Сталинока ретко можете наћи вентиле ДУ150. Још веће величине се користе само на линијама за грејање.

Вода у вентилу блокирана је паром појединачних образа или монолитним клином, који се напајају у тело помоћу шарафа. Огледала (О-прстенови) на образима (клин) и телу - метал; заптивање се постиже јаким стезним површинама.

Материјали

Ево списка материјала који се користе за производњу вентила.

Извршење

Врата се могу класификовати:

• Да обезбеди образе од телесних огледала. Челични вентили се обично завршавају са монолитном капијом, ливеном гвожђом - клином између два образа или између образа и тела.
• Облик ручке. За производе од ливеног гвожђа карактерише округли точак, за челик - правокутни на ручку штапа.
• Стоцк мобилност. Може да се извуче из кућишта када се отвори или налази унутар кућишта. У другом случају, затварач има сопствени навој.

Карактеристика

Предности капија:

1. Релативно ниска хидрауличка отпорност.
2. Мала инсталациона величина (мања од завртња истог пречника).
3. Могућност уградње са било којим правцем протока воде.

Недостаци:

1. Потреба за периодичном пуњењем жлезда и брушењем образа, који се сакупљају.
2. Значајне димензије у правцу правокутног на осу цјевовода (затварач се увлачи у кућиште, сећате се?).
3. Врло умерена затегнутост затварача. Ситуација у којој не постоји цурење кроз контролни вентил у циркуларном чвору лифтова уопште блокиран - изузетак, а не правило.

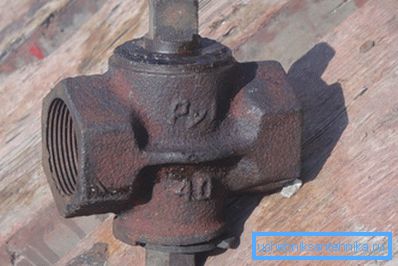

Плуг вентили

Вода се блокира окретањем плуте на тело. Тврдоћа је осигурана скоро потпуним одсуством размака између утикача и кућишта. Материјали - метали са релативно малим коефицијентом трења, који нису склони корозији и који се прате на међусобне површине: ливено гвожђе и месинг.

У стамбеним зградама, у великим количинама се користе вентили величине 15-40 мм.

Извршење

У овом случају, класификација дизалица по врсти је такође могуће на неколико основа.

• Труп може бити модуларан или монолит.
• Стезање цевчице цеви може се осигурати помоћу паковања жлезда са стезном жлездом или силе причвршћивања утикача на тело. У другом случају га привлачи орах на дршци који пролазе кроз тело.

• Вентил може бити опремљен ручком или преклапањем са кључем.

Карактеристика

Предности:

1. Ниска цена повезана са једноставним дизајном дизалице.
2. Довољно широк кроз канал у саобраћају, омогућавајући вентилу да не загуши остатке.

Недостаци:

1. Код пуњења дизалица - константно цурење кутије за кување приликом затварања и отварања, за затезање дизалица - ризик од уклањања лајсне.

Напомена: за пуњење вентила плетенице са својим рукама, цевовод мора бити исушен са обе стране. У супротном, узнемирени утикач може да излети из трупа на фронту воде.

1. Велики напор потребан за премештање дизалице.
2. Висока хидрауличка отпорност.

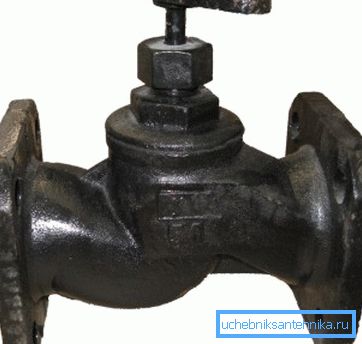

Вијчани вентил

Покретни вентил управља погоном вијака. Затвара воду, придржавајући се седлу са скоро рупом у њој. Материјали - ливено гвожђе (тренутно су углавном израђени вентили великих димензија) и месинг.

Извршење

Које врсте славина са покретним вентилом и шрафом се користе у водоводу:

• Вентил може бити сав метал, са полираним огледалом или са гуменом или паронитом (опет, гума, само тврдо и отпорно на топлоту).
• Све-метални вентил, заузврат, може имати равно или конусно огледало.

Пажња: разноврсна славина са конусним месинганим вентилом је, по мишљењу аутора, стварање неког мрачног генија, послато водоинсталатерима као казна за пијанство. Вентил се заглавио у кућишту (и врло је често заглављен) не може се уклонити без потпуног скидања вентила. Очигледно упутство није да купите ово чудо непријатељске опреме под било којим околностима.

• Бртвени елемент може се направити са уљним заптивком или једним или два гумена прстена.

Карактеристика

Достојанство:

1. Једноставно поправити.

Недостаци:

1. Потреба за паковање жлезде и периодична замена заптивке (ако је доступна).
2. Висока хидрауличка отпорност.
3. Стално сакупљање смећа под седло.

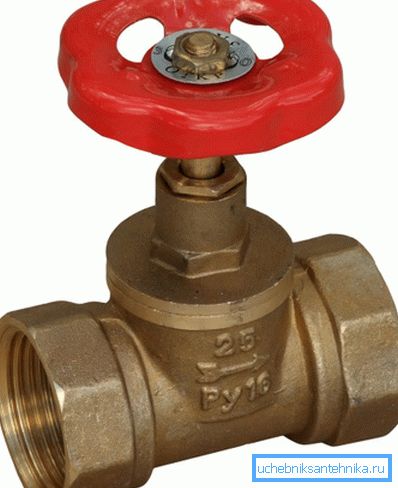

4. Инсталација са једним правцем протока воде. Против-проток се отвара приликом покушаја отварања вентила.

Куглични вентили

Све врсте кугласти вентили представљају дубок рад на грешкама приликом пројектовања плутајућих вентила.

Плута у њима је кугла са каналом који је једнак пречнику прикљученог цевовода. Затвара се са два прстена са ниским трењем полимера. По правилу, запечаће стуб.

Материјали - месинг и (мање често) нерђајући челик; Тефлон или флуоропластично дјелују као заптивна маса. Величине - од ДН50 до ДУ500.

Извршење

Различите врсте кугласти вентили који се користе у кућним инжењерским мрежама разликују се првенствено у дизајну и облику тијела.

• Цевовод може бити навођен, прирубљен или заварен.
• Тело се може спојити (на навој или пете) или све заварене.
• Дршка може бити стационарна или уклоњива, у облику ручице или лептира.
• Вентил се може комбиновати са произвољним филтером за грубо или грубо.

Карактеристика

Да будемо кратки: кугласти вентили немају ни једну од горе наведених недостатака. Малфункције су изузетно ретке и углавном се своде на потребу да се претходно учита печат развијен око стабла након неколико стотина циклуса затварања и затварања.

Закључак

Надамо се да ће наш материјал помоћи читатељу приликом избора вентила. Чланак може изгледати донекле пристрасно; Међутим, она се заснива само на властитом искуству аутора (погледати и чланак Балл валве 3: 4 - уређај, карактеристике, инсталација).

Као и увек, видео у овом чланку ће понудити додатне информације. Успехи!
