Екстерне канализационе мреже: структурни и регулаторни

Како систем отпада ради изван куће? Који материјали се користе за његову изградњу? Да ли постоје неки кодови за изградњу екстерних канализационих мрежа? Покушајмо то схватити.

Уређај: само компликовано

Прво, да сазнамо како све функционише.

Након напуштања канализационог система код куће, течност отпадних вода улази у бунар. Типична шема повезивања зидова бунара са ослобађањем је изузетно једноставна: цев пролази кроз рупу у армиранобетонском прстену; Улаз је запечаћен малтером од цементне песке.

Дно бунара је бетонска ладица која усмерава одводе на прикључну цев између бунара. По правилу, број бунара одговара броју улаза у стамбену зграду. Смер кретања отпадних вода је одабран узимајући у обзир рељеф терена.

Капетанова очитљивост сугерише: у одсуству нагиба или потребе да се одводи одводе у правцу елевације терена, кретање одвода може се постићи промјеном дубине бунара. Осим тога, у неким случајевима се врши притисак на канализацију; Фекалне пумпе су одговорне за опоравак канализације.

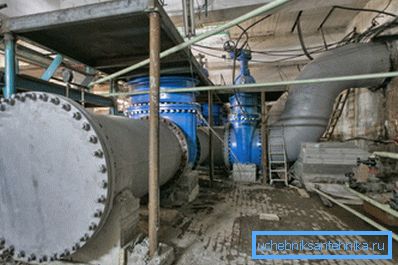

Како се токови отпадних вода спајају, повећава се пречник цеви који повезују бунаре. Сви испусти округа или неколико округа града се комбинују у колектору - највећој цеви, која преноси садржај у постројење за пречишћавање. Тамо, отпадна вода се филтрира, дезинфицира и испразни у рељеф или било које локално водно тијело.

Који материјали се користе у изградњи различитих канализационих постројења?

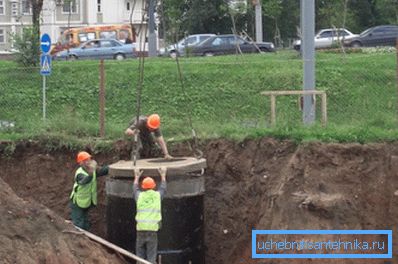

• Традиционални материјал за зидове бунара - црвене керамичке опеке - пре пола века замијењени су армирани бетонски прстенови; сада се постепено замењују полиетиленским и полипропиленским бунарима.
• Цеви су направљене од ливеног гвожђа и пластике - полиетилена, полипропилена и поливинил хлорида. Асебестски цемент, керамика и армирани бетон се мање користе.

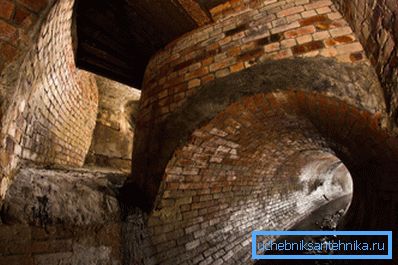

• За изградњу колектора користе се ојачане бетонске и керамичке цеви. Поред њих, у многим градовима можете пронаћи колекторе са луком од опеке и монолитним армиранобетонским конструкцијама.

Регулаторни захтеви

Морамо проучити два документа која су директно повезана са темама од интереса за нас.

1. СНиП на спољашњим водоводним и канализационим мрежама има број 3.05.04-85 и пуштен је у рад 1986. године.
2. Поред тога, постављање екстерних канализационих мрежа регулисано је скупом правила СП 32.13330.2012. Објављује се као ажурирана верзија СНиП 2.04.03-85 издата истовремено са претходном.

Хајде да изаберемо кључне тачке из текста.

СНиП 3.05.04-85

Полагање спољашњих мрежа водоснабдевања и канализације уз употребу звонова у облику звона на терену са нагибом врши се уз њихову оријентацију према нагибу утичнице.

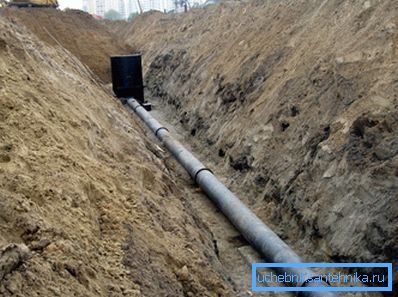

Правотворност одводних дијелова између бунара проверава се огледалом за чишћење. Хоризонтална толеранција није више од четвртине пречника, или не више од 5 цм на обе стране; вертикална одступања нису дозвољена. Инспекција сваког одсека се врши два пута - пре и после затварања цјевовода.

Одступање врха канализације од пројектоване позиције не може бити веће од 30 милиметара, без обзира на дужину локације.

Цевни прикључци се центришу приликом полагања, тако да је ширина прозора константна.

Током паузе у полагању, крајеви цеви су пригушени.

Зглобови са заптивачима не могу се спојити замрзнутим.

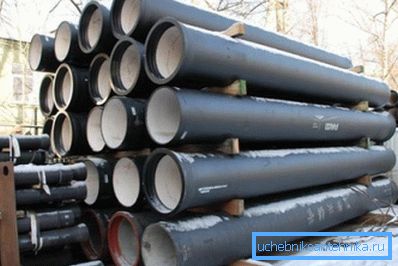

Цијеви од ливеног гвожђа

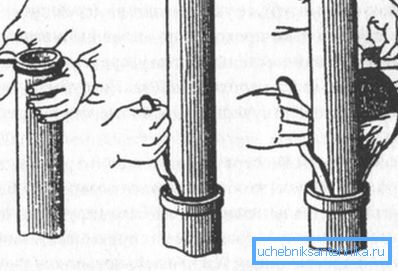

Прирубничке прирубнице од ливеног гвожђа заптивене су са каболом (тамно или битуминизовано конопље). Пожељно је заштитити печат азбестном цементном бравом. Поред тога, дозвољена су заптивна средства и гумени о-прстенови.

Дубина уградње утичнице регулише се документом.

Азбестне цементне цеви

Величина размака између крајева спојених цијеви је:

• Са пречником до 300 мм - 5 мм.
• Са пречником преко 300 мм - 10 мм.

Пре прикључивања спојнице за канализацију треба направити ознаку која показује почетни и радни положај склопке.

Зглобови од асбестосоцементне секције са ливеним гвожђем се израђују помоћу ливених фиока.

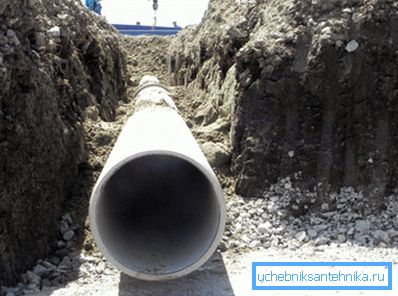

Бетонске и армирано-бетонске цеви

Користе се првенствено за канализацију.

Величина размака између крајњег лица и потисне површине при прикључку утичнице је:

• За канализацију са пречником до метра - 12-15 мм, преко метра - 18-22.
• За канализацију слободног протока пречника 700 мм - 8-12 мм, преко 700 мм - 18-22.
• За спојеве спојева - до 25 мм без обзира на пречник.
• Методе за заптивање спојева су сличне онима описаним за цијеви од ливеног гвожђа - са једним измјенама: препоручује се кориштење само полисулфидних заптивача. Дубина уградње је регулисана иу овом случају:

Имајте на уму: за дренаже, утичница може бити потпуно заптивена цементом Б7.5. Када припремате решење сопственим рукама, за један део цемента се узима 5,24 делова песка.

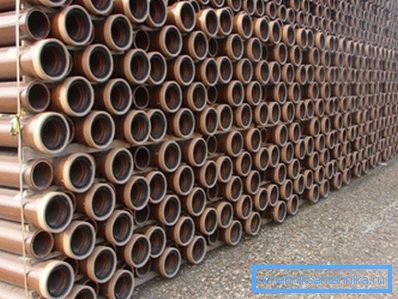

Керамика

Размак између крајева пречника до 300 мм је 5-7 мм, са великим пречником - 8-10.

За заптивање утичница може се користити:

• Већ смо нам познати кабол са уређајем за блокаду од цементног малтера Б7.5.
• Асфалтна мастика (на температурама отпадних вода не већа од 40 ° Ц).
• Полисулфидне заптивне масе.

Упутства за избор дубине печата су овдје:

Пластика

Последњих година, системи за канализацију су значајно приморали конкурентна решења за стварање простора. Главни разлог његове популарности је цена: рецимо ПВЦ цеви су јефтиније од ливеног гвожђа 3-5 пута.

Упутства за инсталацију у СНиП односе се на цеви од полиетилена и поливинил хлорида.

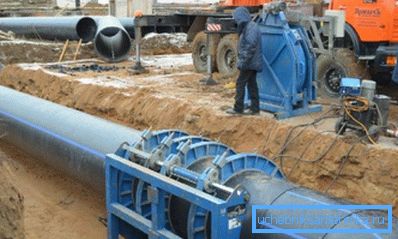

• Зглобови полиетиленских цевовода израђују се методом заваривања или утичнице за заваривање. Истовремено, различити типови полиетилена (ХДПЕ и ЛДПЕ) не могу бити међусобно повезани.

• Изградња екстерних мрежа за водоснабдевање и канализацију помоћу полиетиленских цеви и фитинга може се изводити на температурама не мања од +10 Ц. У хладном заваривању се изводи у загрејаној просторији (на примјер, у покретном шатору загрејаној топлотним пиштољем).
• Место заваривања мора бити заштићен од прашине и контакта са снијегом или кишом.
• ПВЦ цевоводе спојене лепком или гуменим заптивкама. За лепљење користи се лепак гипк-127. Лепљење не сме бити подложно механичком напону 15 минута; Хидраулички тестови се изводе најкасније у току дана.

Важна тачка: температура на којој се врши лепљење је такође ограничена. Требало би да буде +5 - +35 степени.

Тестови

Како су тестиране водене и канализационе мреже на отвореном?

Цевоводи под притиском се тестирају хидраулично пумпањем воде. Међутим, ако постоје техничке потешкоће с његовим подношењем, неки цјевоводи могу бити тестирани ваздухом.

У којим случајевима су пнеуматски тестови дозвољени?

• Са радним притиском азбестно-цементног, армираног бетона и ливеног гвозда до 5 атмосфера.

• Са радним притиском подземних челичних цеви до 16 атмосфера, изнад земље - до 3. Међутим, постављање канализације са челичним цевима је најгори изузетак.

Референца: надпритисак од 1 атмосфере (1 кг / цм2) подиже водену колону на висину од 10 метара. Према томе, ваздух се може тестирати на канализацију са висинском разликом до 50 метара.

Испитивања се изводе у две фазе:

1. Након спајања свих зглобова и делимичног пуњења земљом (до пола вертикалног пречника). У том погледу мора бити доступан за инспекцију.
2. После завршне репатације, изврши се поновљени тест - већ у присуству купца и представника оперативне организације.

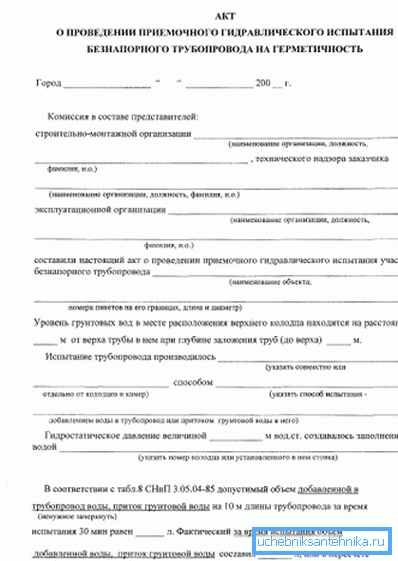

Шта са нискотлачним цевоводима, који углавном укључују канализацију?

Ако поједноставимо формулације дате у документу, тест пропуштања може се извршити на два начина:

1. На ниским нивоима подземних вода (у сувим земљиштима) цевовод се напуни водом. Његов ниво не би требало да падне током теста.
2. Када се на високим подземним водама, напротив, недостатак воде у цевима указује на чврстоћу.

Како је договорено са клијентом, тестирање цевовода може бити селективно.

СП 32.13330.2012

Који захтеви морају испуњавати спољну канализациону мрежу према СП 32.13330.2012?

Приликом пројектовања канализационог система треба размотрити могућност коришћења третираних отпадних вода за водоснабдевање производње и наводњавања пољопривредних површина или уређења простора.

Када се повезују са канализационом мрежом предузећа ван своје територије, изграђене су контролне бунаре.

У неким случајевима неопходно је обезбедити инсталацију мјерача отпада:

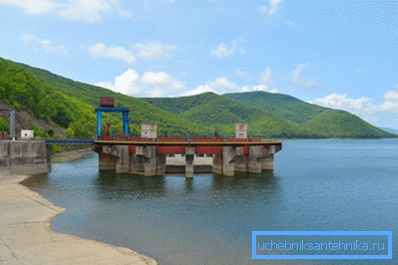

• Ако предузеће нема централизовану воду или се снабдева водом из више извора;

• Ако процес производње подразумијева неравнотежу између потрошње воде и испуштања више од пет посто.

Дозвољено је да комбинују одводе неколико предузећа, али тек након што прођу контролне бунаре.

Степен третмана отпадних вода регулише се од стране општинских служби. У случају неусаглашености отпадних вода са овим захтевима, рад на њиховом претходном третману додељује се предузећу.

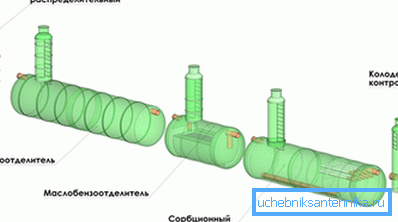

Одводе са неких територија не могу се одводити у канализацију без претходног чишћења.

Списак укључује:

• Индустријске зоне предузећа;
• Царпоол;
• Бензинске пумпе;
• Градилишта;
• Аутобуске станице и паркиралишта;
• Тржни центри;
• Складишта.

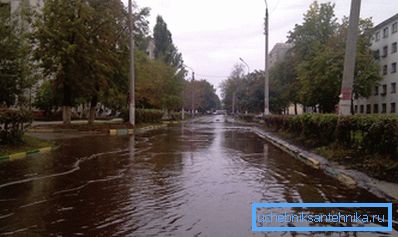

Да би се обезбедио несметан рад са канализационим документом, препоручује се велики број мера:

1. Дуплирање извора енергије у областима под притиском. Као резервни извор може се користити као аутономна електрана или батерија.
2. Дуплирање комуникација и уређаја обилазних линија за решавање проблема салво пражњења.
3. Буфер резервоара за уређаје, поново испражњен са салво пражњењем и испуштен касније у нормалном режиму.
4. Секционирање канализације са могућношћу разградње делова за поправку или одржавање.

Најмањи пречници цеви за гравитационо одводњавање одређује сервисирани објекат:

Закључак

Надамо се да ће информације и регулаторне референце бити корисне читаоцу. Као и обично, додатни материјали за канализацију на отвореном могу се наћи на видео снимку у овом чланку. Успехи!
