Методе инсталације водовода

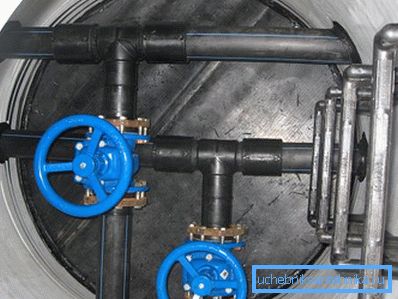

Водени бунари према СНиП-у су подземне конструкције, чија је сврха у њих инсталирати опрему за снабдевање водом. То могу бити вентили, вентили, мерни уређаји, запорни вентили итд. Ови дизајни могу имати правоугаоне или заобљене облике.
Опште одредбе
Захтјеви за уградњу спољних делова инжењерских комуникација садржани су у СНиП бр. 2.04.0 / 84.

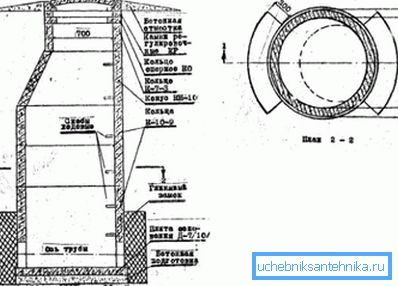

Уопштено говорећи, детаља воденог бунара изгледа овако.
- Његова висина од нивоа дренаже до поклопца треба да буде најмање 150 цм.
- За мреже са попречним пресеком до 400 мм, минимални размак од зида конструкције до цеви треба бити 30 цм. За секције од 500/600 мм - то је 50 цм, а са пречником система веће од 600 мм - 70 цм.
- Цевне прирубнице са попречним пресеком до 40 цм треба поставити најмање 0,3 м од зидова. Ако је пречник већи од 40 цм, размак се повећава на 0,5 м.
Обрати пажњу! Ова упутства побољшавају удобност инсталације. Ако је величина прирубнице велика, онда се за причвршћивање користе густи вијци, често се морају причврстити дугачком полугом.
- Интервал од краја прикључка, окренути ка зиду, у свом попречном пресеку до 30 цм мора бити 40 цм за пречника већег од ове вриједности -0.5 м.
- Горњи део увлачног стуба треба да буде одвојен од свих површина за 30 цм. Волан са фиксним стубом захтева 50 цм слободног простора.
Од дна цеви до нивоа постељине треба да буде:
- са пресеком до 40 цм - 25 цм;
- са пречником 50 / 60-30;
- са пресеком већи од 60-35.
Обрати пажњу! Да би продрли у бунар, пожељно је опремити свој зид сопственим носачем од челика или ливеног гвожђа. Ако то не учините, можете користити мердевине или мердевине.
Челични поклопци за воду и канализацију не морају бити изоловани. Изоловани елементи се користе ако постоји техничко оправдање. На примјер, у подручју тешке зиме.

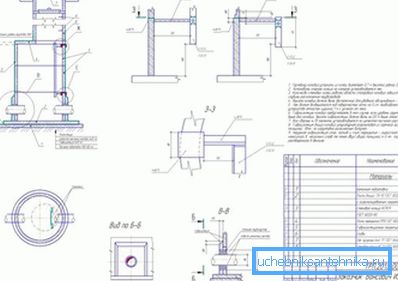

Армиране бетонске конструкције
Најчешћи префабриковани фабрички бунари армираног бетона.
Оно што чини тако добро

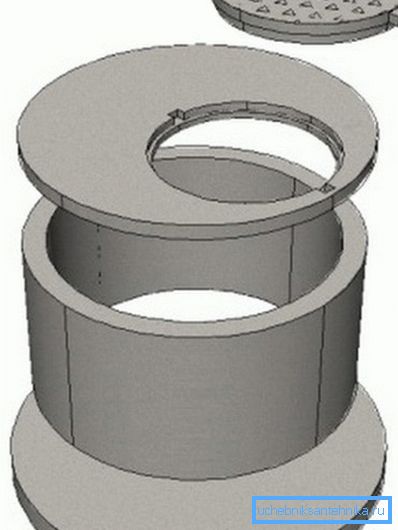

Уређај водовода из бетонских прстена је следећи:
- путна плоча;
- прстен је комплементаран;
- врат;
- подна плоча;
- зидни прстен;
- отвор са поклопцем;
- доња плоча.
Димензије прстена водених бунара дате су у табели.
| Означавање производа | Димензије у мм | Тежина у кг | Трошкови | ||
| Висина | Дебљина зида | Инт. пречник | |||
| ЦОП / 7/1 | 100 | 80 | 700 | 46 | 340 |
| ЦОП / 7 / 1.5 | 150 | 80 | 700 | 68 | 350 |
| ЦОП / 7/3 | 350 | 80 | 700 | 140 | 590 |
| КС-7-5 | 500 | 80 | 700 | 230 | 800 |
| ЦОП / 7/6 | 600 | 100 | 700 | 250 | 825 |
| ЦОП / 7/9 | 900 | 80 | 700 | 410 | 1230 |
| ЦОП / 7/10 | 1000 | 80 | 700 | 457 | 1280 |
| ЦОП / 10/5 | 500 | 80 | 1000 | 320 | 1105 |
| ЦОП / 10/6 | 600 | 80 | 1000 | 340 | 1130 |
| ЦОП / 10/9 | 900 | 80 | 1000 | 640 | 1530 |
| ЦОП / 12/10 | 1000 | 80 | 1200 | 1050 | 2115 |
| ЦОП / 15/6 | 600 | 90 | 1500 | 900 | 2060 |
| ЦОП / 15/9 | 900 | 90 | 1500 | 1350 | 2670 |
| ЦОП / 20/6 | 600 | 100 | 2000 | 1550 | 3345 |
| ЦОП / 20/9 | 900 | 100 | 2000 | 2300 | 4015 |
| ЦОП / 25/9 | 900 | 120 | 2500 | 2200 | 16,100 |
| КО / 6 | 70 | 120 | 580 | 60 | 390 |
Монтажна конструкција
Водоводне армиране бетонске бунаре најчешће се монтирају за стамбене зграде. За своје домове се такође користе. Међутим, у већини случајева приватни власници испуњавају монолитне квадратне или правоугаоне структуре (захтевају једноставније оплате него за округле колеге). Грађевинске организације користе више софистицираних метода користећи готове фабричке прстенове.
Даље кратко о томе како се само-инсталација водовода из армираног бетона.
- Треба напоменути да ће уређај за оплату бити компликован, јер мора имати отворе за мрежне лежишта и улаз.
- Прво треба да ископате јамо, а зидови би требали бити 20 цм шири од величине будућег бунара.
- Поред дна јаме треба сипати 20 цм шљунка или песка. Овај слој ће бити основа зидова и служи као дренажа.
- Зидови јаме морају бити прекривени водонепропусном ваљком - пластична фолија, хидроизолација, кровни премаз. Такав под такође не дозвољава воду из бетона да се апсорбује у земљиште, чиме се смањује чврстоћа конструкције.

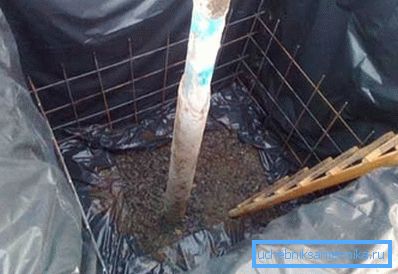

- Потом се монтира оквир за ојачање. Може се направити од валовитих шипки, везаних за жарену жицу или фабричку мрежу.
- Затим се оплата избацује. Материјал за њега може послужити као везивна шипка отпорна на влагу, плоче, ОСБ, глатка плоча, итд.
- Фабрички бетон М-200 или независно мешана смеша се улије у готову кутију у слојевима од по 30 цм. Пропорције решења: 1 удела цемента, 3 акције кварцног песка и 3 акције шљунка. Сваки од слојева који се сипају бере се спајањем.
- Када се бетон потпуно осуши, на врху се поставља творничка плоча, која има поклопац и отвор воде.

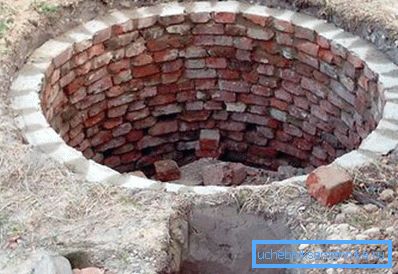

Опеке од цигле
Уређај водовода из цигле - радно интензивнији процес. Димензије јаме за њих би требале бити веће него за бетонске колеге. Чињеница је да је опеком потребна спољашња хидроизолација, која је опремљена са неколико слојева загрејаног битумена.
Обрати пажњу! У овом случају, потребно је извршити полагање само од жуте или црвене керамичке опеке. Силикат се прави на основи креча и брзо се уништава у окружењу влаге.
Ставите материјал у пола цигле. Њихови хоризонтални редови су везани најмање 25% дужине елемената. Као везиво користи мешавину цементног песка у омјеру од 1: 3. Дебљина зидних зглобова је 1 / 1,5 цм.

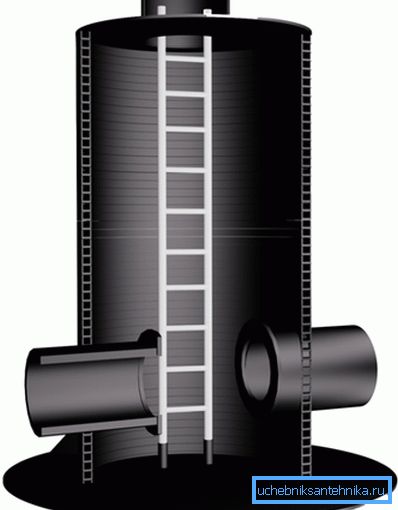

Готове пластичне структуре
- Пластични постројења омогућавају уштеду пуно времена.

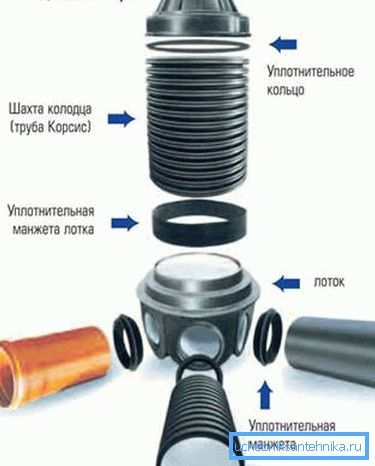

- Дизајн водовода овог типа састоји се од дебеле валовите цеви израђене од ПЕ или ПП. Структура има гране за плоче и заптивне прстене.
- Да би се повећала крутост прстена конструкције, направљена је са двоструким зидовима.
- Цена пластичних бунара је прилично висока - производ од два метра са одсеком од 0.7 м кошта 15/17 хиљада рубаља.
Инсталација објеката
- Јама копа, нешто већа од самог врела. 15/20 цм ће бити довољно.
- Пад песка пада.
- Затим се структура спушта у јаму.
- Ако структура има потопљену комору, попуњена је бетоном. Због тога, бушотина неће плутати у влажном тлу.
- У згради су инсталиране комуникације и опрема.
- Извршава се попуњавање.
Закључак
Бунари за водоводну мрежу имају важну функцију. Они нуде опрему која регулише и контролише рад система.
Видео у овом чланку ће вам помоћи да разумете његову тему.
