Телефонска канализација: карактеристике конструкције и рада

Телефонске канализационе мреже су подземне конструкције изграђене уз употребу цеви и бунара. Објекти су дизајнирани за скривено и сигурну локацију проводника ниске струје или оптичких влакана. У овом чланку ћемо погледати које врсте комуникационе канализације данас користе, и које су карактеристике њихове употребе.

Главне врсте су њихове дизајнерске карактеристике.

Комуникација канализацијом, у складу са сврхом, подељена је на два типа:

• Главна канализација - Ово је сложен систем који се састоји од цијеви, бунара и других елемената намијењених за постављање каблом трупа.

Изградња почиње на бунама станица и иде дуж главних линија. Током аутопута, на одређеној удаљености од других, налазе се инспекцијски извори и разводни ормани.

Бунари су намијењени за провјеру интегритета каблова и за њихово хитно замјену или поправку. Посебна опрема за дистрибуцију уграђена је у дистрибутивне ормане, од којих је главна линија подељена на секундарне дистрибутивне водове.

• Дистрибуција отпадних вода је цевовод с мањим пречником пресека него цевовод који се користи за постављање линије. Структуре потичу од дистрибутивне опреме и воде директно крајњим корисницима.

Важно: У главном гасоводу је уобичајено поставити само линију трупа. Сходно томе, мањи пречник кабла се поставља у дистрибутивним каналима. Али, ако се различите руте поклапају, оне се могу поставити у један гасовод.

У складу са дизајнерским карактеристикама комуналне канализације подељена је на:

• Модификације са једним рупом у којима је цевовод по цијелој дужини једини канал;
• Мултихоле модификације у којима се примењују блокови из неколико цеви.

Правила за изградњу телефонске канализације указују на могућност коришћења не само бетона и керамике, већ и полиетиленских цеви чија цијена је мање висока.

Избор цеви се одређује у складу са геодетским карактеристикама региона. Због тога је пре извођења грађевинских радова израђен пројекат у којем се, заједно са параметрима дубине и пречника полагања, врста цеви назначава у складу са употребљеним материјалима, као и врстом и бројем шахтова.

Правилно дизајниран и изграђен канализацијски систем вам омогућава да извршите замјену заптивки и инсталацију ожичења сопственим рукама. Такође можете редовно вршити мерење и одржавање на линији без потребе за отварањем површине пута или земље.

Осим тога, правилно дизајнирана и конструирана конструкција обезбеђује оптималну заштиту инсталираног ожичења од електрохемијске корозије и механичког оштећења.

Захтјеви за грађевинске радове

Изградња телефонског канализационог система врши се строго у складу са низом техничких услова, правила и прописа (погледати чланак Повезивање машине за прање са канализационим системом и водом: 5 једноставних и независних корака).

Главни захтев за изградњу телефонских мрежа је дуг радни век објеката. Усаглашеност са овим захтевом одређује се перформансе и поузданост објеката.

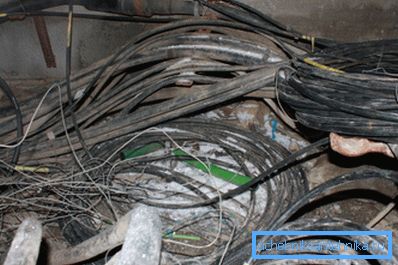

У вези са појавом оптичких мрежа, изграђени су канализациони системи узимајући у обзир могућност постављања оба типа мрежа. У неким случајевима изграђени су засебни цјевоводи, пројектовани за индивидуално полагање оптичких влакана.

Током пројектовања и накнадне изградње канализационог система неопходно је осигурати заштиту од сљедећих фактора:

• продирање гаса или воде у цјевоводе и бунаре;
• корозивни процеси (електрохемијска корозија);
• тектонске активности и, као резултат, механичких ефеката и оштећења мрежа;
• температурни ефекти.

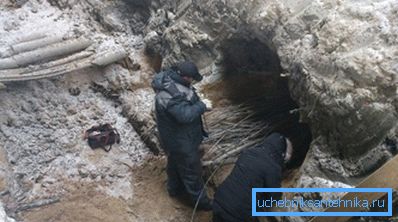

У складу са правилима изградње, приликом постављања подземне кабловске мреже, непроходни део улице је изабран са квалитетном површином пута. Не препоручује се постављање цјевовода под раскрсницама коловоза путева и жељезница, гдје се на тлу ставља знатно механичко оптерећење.

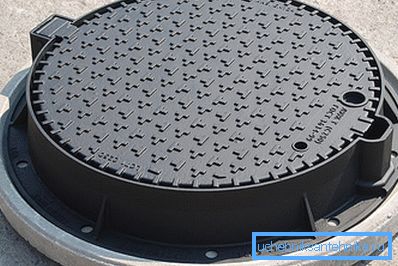

Карактеристике конструкције уређаја за гледање

Упутство за пројектовање и накнадну изградњу комуникационе канализације захтијева присуство различитих врста уређаја за гледање.

Инспекцијски извори могу бити од следећих типова:

• контролне тачке - постављене су на равне делове стаза;

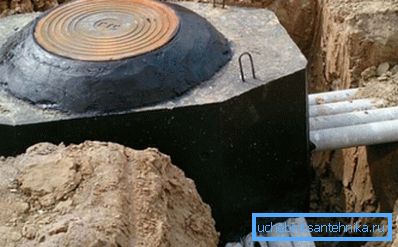

• угао - уграђен на плоту ротације са углом више од 15 °;
• гранање - инсталирано на оним подручјима гдје је рута разведена у неколико различитих праваца;
• станице - инсталиране су на одељцима испоруке руте за телефонске централе.

У складу са захтевима за изградњу телефонске канализације, шахте треба да се налазе на удаљености од не више од 150 м од таквих захтева. Такви захтеви диктирају размишљања о једноставности и ефикасности преклапања између изворишта током поправке и инсталације.

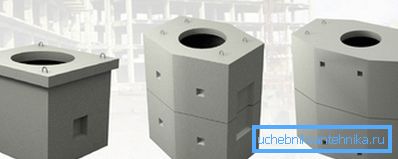

Армирани бетон може бити префабрикован и префабрикован. Данас је дозвољено користити шахтове направљене од других материјала. Међутим, њихова употреба треба да буде мотивисана карактеристикама локације или карактеристикама земљишта у који се мрежа продубљује.

Важно: Да би повећали капацитет отпадних вода, већ уређени уређаји за гледање нису реконструисани, али се допуњују новим бунарима, који се постављају у непосредној близини старих уређаја за гледање.

Захтеви за постављање канала

Упутство за постављање цијеви мора испунити низ захтјева, међу којима напомињемо сљедеће тачке:

• Унутрашња површина употребљених цеви, без обзира на врсту материјала који се користи, треба да буде глатка.
• Без обзира на тип цеви који се користе, завршена конструкција не би требало штетно утицати на ожичење.
• Готови гасовод би требало да буде отпоран на механичка оптерећења, промене температуре и ефекте подземних вода.
• Код уређења дистрибутивне мреже треба користити полиетиленске цеви са унутрашњим пресеком од 55-58 мм.
• При уређивању мрежних мрежа користе се цеви од бетона или азбестног цемента са унутрашњим пресеком пречника 90-100 мм. У неким случајевима могу се користити полиетиленски аналоги пречника од најмање 63 мм.

Могућности постављања мреже

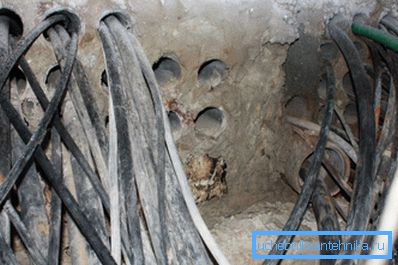

Каналима се могу поставити каблови за све врсте комуникације.

Полагање се врши у складу са следећим захтевима:

• Полагање се врши у слободним комуникационим каналима, у којима не треба пронаћи више од шест жица истог типа.
• Канали комуникације у којима се влакно усмерава не би требало користити за прикључивање електричних инсталација.
• Ако је канал окупиран електричним кабловима, онда је постављање неармирних оптичких влакана допуштено само у претходно положеним полиетиленским цевима ПНД-32-Т.
• Оклопљени каблови се постављају на слободне и заузимане канале без употребе полиетиленских цеви.
• Полагање неуређеног проводења врши се у колекторима мале секције.
• Пречници положених комуникационих каблова не смеју бити већи од 75% пречника пресека канала.

Методе постављања каблова

Методе вуче каблова зависе од врсте и тежине.

Ови параметри морају бити узети у обзир приликом одабира одговарајуће методе и одговарајућег алата.

• Каблове масе не веће од 1500 кг / км се ручно рукују помоћу синтетичког или челичног кабла;
• Каблови са масом не веће од 6000 кг / км се исцртавају помоћу ручног витла опремљеног челичним каблом пречника најмање 8 мм;
• Каблове масе веће од 6000 кг / км се вуче помоћу машине и челичног ужета пречника најмање 11,5 мм.

Закључак

Сада знате каква је модерна телефонска линија, како је изграђена и како се то ради. Више корисних и информативних информација можете пронаћи тако што ћете гледати видео у овом чланку (прочитајте и чланак Полипропиленске канализације - иновативно рјешење у области водовода).
