Удаљеност између канализационих бунара и других стандардних
Сврха писања овог чланка је састављање основних захтјева за димензије и растојања, које треба слиједити приликом полагања дренажног система. Морамо сазнати која је минимална удаљеност између канализационих шахтова, која је величина заштитне зоне постројења за пречишћавање и какав је пречник канализационих цијеви. Па иди.
Извори информација
Главни извор информација за нас биће Државни одбор СССР-а СССР-а, СНиП 2.04.03-85, усвојен 1986. године. Он регулише постављање екстерних канализационих мрежа и изградњу сродних објеката.
Интересантно је: скоро истовремено са њим усвојен је СНиП 3.05.04-85, који описује услове за изградњу екстерних водоводних и канализационих мрежа. Ако је први документ посвећен углавном дизајну отпадних система, други се фокусира на кориштене материјале и технику уградње.
Мораћемо да сакупимо неке информације у другом документу - код правила СП 32.13330.2012. Ово је ажурирана верзија СНиП 2.04.03-85, одобрена 2013. године, која не отказује његов ефекат, већ уводи неке допуне у текст.
Веллс
Почнимо са захтевима за локацију бунара. Да бисмо то урадили, морат ћемо почети испитивањем њихових типова.
Врсте и сврха
- Инспекцијски бунари служе за контролу рада канализационог система и, што је најважније, за чишћење у случају неизбежних блокада.

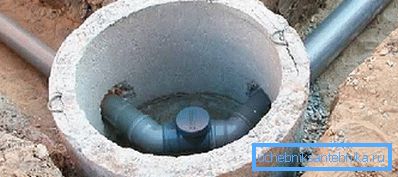

- Ротирајући - врши исту функцију на тачкама промене правца кретања акција. Свака кривина за цеви је увек место повећаног ризика; приступ до њега у потпуности решава овај проблем, што вам омогућава да очистите преграду када се то деси.
- Компензација диференцијалног нагиба. Прекомерна пристрасност није ништа мање штетна за рад система отпада од њеног одсуства: прекомерно брзо кретање отпадних вода доводи до чињенице да се чврсте фракције акумулирају у цеви и постепено смањују његову дозволу.
- Главчине су опремљене на зглобовима цевовода.

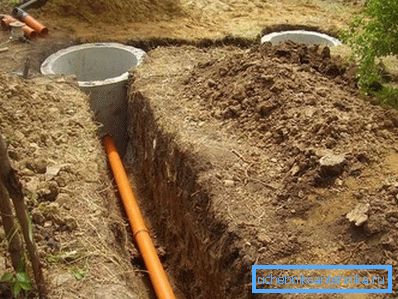

Локација
Најмања раздаљина између канализационих шахтова према СНиП за шахтове је одређена величином цеви која их повезује.
| Пречник, мм | Најкраће растојање, м |
| 150 | 35 |
| 200 - 450 | 50 |
| 500 - 600 | 75 |
| 700 - 900 | 100 |
| 1000 - 1400 | 150 |
| 1500 - 2000 | 200 |
| Преко 2000 | 250 - 300 |
Нодалне бунаре, како је лако погодити, опремљене су на свим мјестима повезивањем канализационих линија; ротира - где цев мења смер. Поред тога, они треба да буду обезбеђени у пројекту на тачкама промене нагиба или секције.
Димензије
Деоница кружног бунара је поново одређена одсеком цеви:
- До 600 мм - 1 м;
- 700 мм - 1,25 м;
- 800 - 1000 мм - 1,5 м;
- 1200 мм - 2 м.
Међутим: са дубином већом од 3 м, најмањи пречник је 1,5 м.
Висина радног дијела бушотине (од пладња или полица до поклопца) обично се узима једнако 1800 мм. Јасно је да инструкција није увек примјењива: терен може приморати да повећава или смањи дубину. Ако је 1,2 м или мање, попречни пресек се повећава у односу на горње вредности за 300 мм; док не би требало да буде мањи од једног метра.

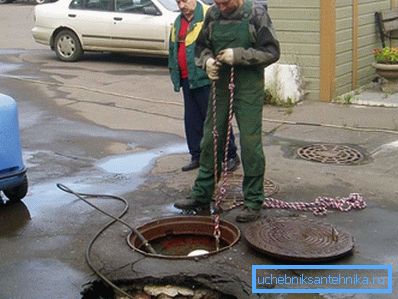

Грло није направљено 700 мм; када користе велике цијеви, требају прескочити алате за чишћење.
Цеви
Када полагање система за одводњавање треба да буде засновано на следећим најмање величинама цеви:
| Објекат | Најмањи пречник, мм |
| Стамбена и индустријска мрежа у четвртини | 150 |
| Улична мрежа домаће и индустријске употребе | 200 |
| Интра-куартер олуја мрежа | 200 |
| Мрежа уличне олује | 250 |
| У унутрашњој четврти и уличној мрежи у насељима са запремином отпада мање од 300 м3 дневно | 150 |
Поред тога, СНиП регулише нагиб цеви.
Релевантно је не само за вањске мреже: те исте вриједности треба поштовати приликом постављања унутрашњих канала рукама.
- За цеви од 50 мм оптималан нагиб је 0,035 (3,5 цм по линеарном метру).
- За 110 - 0,02.
- 150-0.01.
- 200 - 0,008.
Санитарне зоне заштите
Њихова величина је одређена како врстом структуре, тако и њеном перформансом.
| Изградња | Величина санитарне заштитне зоне у метрима с капацитетом, хиљаду м3 / дан | |||
| До 0,2 | 0,2 - 5 | 5 - 50 | 50 - 280 | |
| Поље филтера | 200 | 300 | 500 | - |
| Пољопривредно наводњавање | 150 | 200 | 400 | - |
| Биолошко језеро | 200 | 200 | 300 | 300 |
| Црпна станица | 15 | 20 | 20 | 30 |

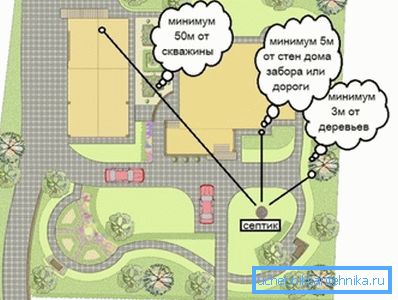

Шта би требало да буде удаљеност од канализације до подрума колибе?
Ево параметара који треба поштовати приликом пројектовања аутономног канализационог система за приватну кућу (капацитет - мање од 15 кубних метара дневно).
- Санитарна заштитна зона подземног филтрацијског поља је 15 метара.
- За филтер ров или филтер за песак и шљунак, то је 25 м.
- Септичка јама може бити изграђена 5 метара од основе, а филтер може бити изграђен на 8.
Окреће се, дубина
Који је најмањи радијус окретања колектора?
- Са пресеком до 1200 мм, једнак је пречнику цеви.
- Ако је цев дебљина од 1200 мм, минимални радијус окретања је једнак његовим пет пречника.
Важно: у другом случају, бунари за инспекцију треба да буду конструисани на почетку и на крају кривине окретања.
Која је минимална дубина коју можете поставити канализацију?
Вредност се првенствено одређује дубином замрзавања тла и искуства оперативних канализационих мрежа у региону.
Ако нема радних података, минимална дубина цеви за канализацију је:
- Са пресеком до 500 мм - 0,3 м изнад дубине замрзавања тла;
- Са већим попречним пресеком - 0,5 м изнад нивоа замрзавања.
У оба случаја, растојање од врха цеви до површине површине или ознаке нултог нивоа не може бити мања од 0,7 м. Цена кршења овог правила је повећана вероватноћа замрзавања цеви на мразу и оштећења возила која прођу. Ако је из неког разлога стање неизводљиво, цеви се постављају у бетонску ладицу и додатно изолују.
Закључак
Надамо се да ће материјали понуђени читаоцу помоћи у дизајну и самоградњи. Као и обично, видео у овом чланку садржи додатне тематске информације. Успехи!
