Бојење цевовода: разлике, сврха, стандарди

Савремени инжењеринг, индустријске, урбане и друге комуникације, њихове мреже и системи су дизајнирани да транспортују различите супстанце које су опасне по људе и животну средину. Дакле, чак иу совјетским временима, на боји цевовода развијен је посебан документ ГОСТ 14202 69, који стриктно регулише које ознаке боје и друге знакове треба да обавештавају особље о садржају цеви са којим се ради.

Безбедност комуникације

Сврха

Требало би одмах да се приметимо да овај захтев ни у ком случају није препорука, а осим тога, непоштовање или непоштовање захтјева за СНиП је строго кажњиво законом.

Ово није због тога што је неко желео да свет ствара нове свеже боје, али зато што у случају несреће, одржавања, као и других контаката и манипулација са наведеним предметима, службе спасавања, ЕМЕРЦОМ и друге посебне службе треба сигурно знати које супстанце треба да се баве и које мјере треба користити за задржавање и уклањање опасности.

Такође треба напоменути да цевоводи носе далеко од само водоводне воде, грејних подлога и канализације.

Модерна производња и хемијска индустрија дуго су манипулисана супстанцама као што су:

• Горљиви и експлозивни гасови различитог поријекла;
• Запаљиве и експлозивне течности различитог порекла;
• Отровни гасови и течности;
• Суперхеатирана пара;
• Засићена пара;
• Супстанце високог притиска;
• Негазивни гасови и течности;
• Киселине, укључујући димљене и концентроване;
• Алкали различитог састава;
• Опасна органска једињења;
• Ваздушни вакуум;
• Све супстанце под високим притиском;
• Друге опасне или посебно важне супстанце.

Обрати пажњу! Поред непосредне опасности коју диктира хемијски састав транспортне супстанце, температура (и висока и ниска), као и притисак и запремина играју важну улогу.

Подразумева се хитна ситуација у случају несреће у главној линији и цурења, пожара или друге опасне активности транспортиране супстанце, а хитне службе, службе спасавања, евакуационе посаде и други учесници у хитним случајевима морају бити потпуно информисани о природи и саставу извора опасности.

Последице катастрофе могу покрити не само локалне, локалне, окружне, регионалне, па чак и националне и глобалне скале. Ова околност подразумева разматрану тему на сасвим другачији ниво, а овде се породични савет не одлучује о томе да ли ће боју ставити јефтиније својим рукама или позвати сликара.

Ово је национални проблем, који је један од највише контролисаних и одговорних на нивоу министарстава и одељења различитих земаља и њихових синдиката.

Обрати пажњу! Цена неусклађености, игнорисање, саботажа или непрописно испуњавање захтева за етикетирање је живот многих људи, интегритет инфраструктуре, ефикасност индустрије и животних предузећа у градовима, болницама, другим важним објектима, је питање очувања и заштите природних предмета, укључујући и јединствене.

Групе супстанци и одговарајуће боје

Према ГОСТ 14202 69, одлучено је поделити све транспортоване супстанце у десет увећаних група, које су уједињене једним или другим заједничким квалитетима.

Према томе, све супстанце у првој апроксимацији подељене су у следеће групе:

1. Вода (технички, пиће, отпад);
2. Водена пара;
3. Ваздух;
4. Запаљиви гасови, укључујући течност;
5. Негазивни плинови, укључујући течност;
6. Разне киселине, укључујући фуминг;
7. Алкалис;
8. Запаљиве течности;
9. Незапаљиве течности;
10. Друге супстанце.

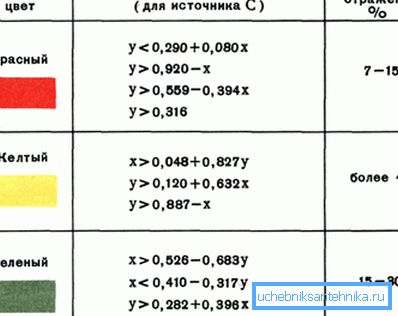

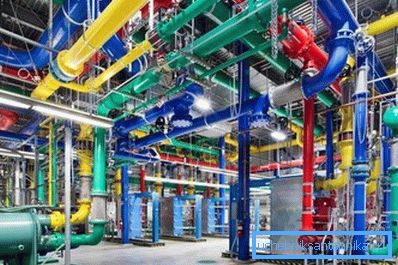

Одређене боје одговарају овим увећаним групама супстанци које указују на присуство једне или друге хемијске супстанце у суду:

Број групе	Транспортована супстанца	Име боје

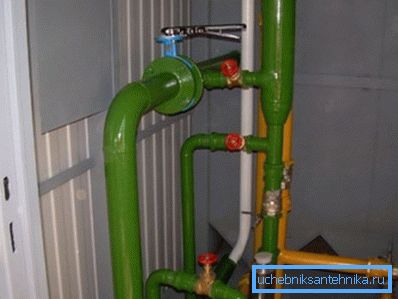

1	Вода	зелено
2	Стеам	црвено
3	Ваздух	плаво

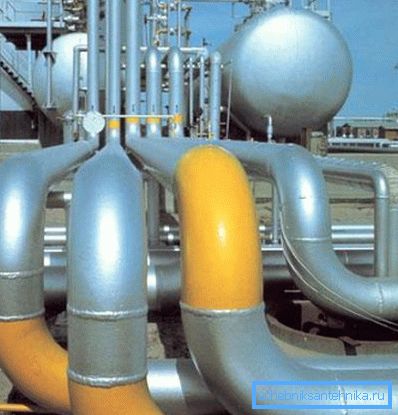

4.5	Запаљиви и негориви гасови	жуто
6	Киселине	наранџаста
7	Алкалис	љубичаста
8.9	Запаљиве и незапаљиве течности	браон
0	Друге супстанце	сива

Обрати пажњу! Осим наведених боја и предмета, противпожарни системи и инсталације морају бити обојани црвеном бојом без обзира на садржај.

Методе премазивања боје

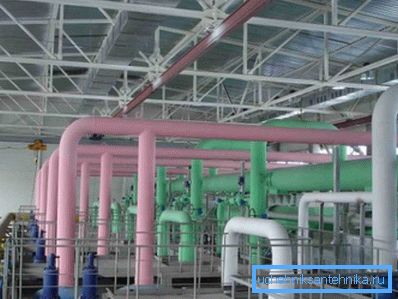

Боја идентификације се наноси у континуалном слоју преко целе површине или у одвојеним одељцима.

Метода наношења боје одабрана је на основу неколико разматрања:

• Локација објекта;
• Пречник цеви;
• Дужина трупа;
• Број заједничких линија;
• Захтјеви правила индустријске сигурности и сигурности живота у индустрији;
• Захтјеви за индустријску хигијену;
• Услови видљивости и транспарентности ваздушног окружења у објекту;
• Услови освјетљења самог објекта;
• Погодност особља;
• Опште архитектонско решење или ансамбл подручја.

Ако је концентрација светле боје из једног или другог разлога неприхватљива, као иу радионицама са великим бројем и дужином комуникације - обиљежавање се врши у одељцима.

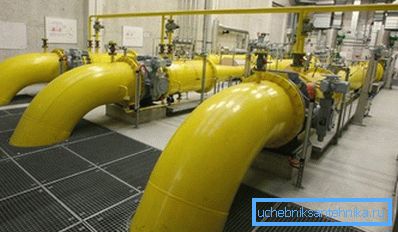

Ако је број комуникација мали и њихова дужина је мала, штавише, ако не погоршава услове рада у радионицама, бојење је континуирано.

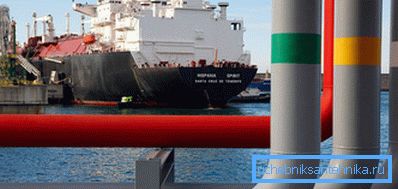

Вањски објекти су прекривени континуалним слојем само узимајући у обзир утицај на премаз сунчевог зрачења и других временских фактора.

Ако се премаз наноси унутар радионица и производних површина, онда у овом случају остатак површине цеви обично је обојен бојом зидова просторије. Истовремено, коришћење других ознака за испуњавање празнина је стриктно забрањено.

Обрати пажњу! У случају полагања аутопутева у каналима без пролаза или без канала, ознака се примјењује на подручјима инспекцијских комора и бунара.

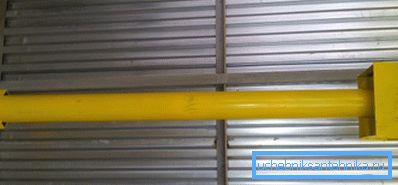

Још једно важно правило је да се идентификационе плоче примењују у складу са локалним карактеристикама (време, клима, соларна активност, видљивост). Истовремено се налазе на најважнијим и најважнијим местима - прикључцима, гранама, на местима селекције и инструментације, на тачкама проласка главних путева кроз зидове и друге препреке, подове, преграде, као и на улазима и излазима производних објеката.

Обрати пажњу! Учесталост примене унутар објеката и на терену отворених инсталација је најмање 10 метара, на отвореним магистралним водовима и цјевоводима - од 30 до 60 метара, у зависности од услова терена.

Ширина одсека директно зависи од пречника цевовода. За предмете пречника до 300 мм - не мање од 1200 мм (четири пречника), за предмете пречника преко 300 мм - не мање од 600 мм (два пречника).

Ако су димензије аутопутева стварно велике - да ли је могуће поднијети најмање под? обим цеви у односу на изолацију.

Обрати пажњу! Наведена правила примене и димензије морају нужно одговарати пречницима трупова трупаца и цјевовода.

Опасни објекти

Овде ГОСТ оставља само три основне боје:

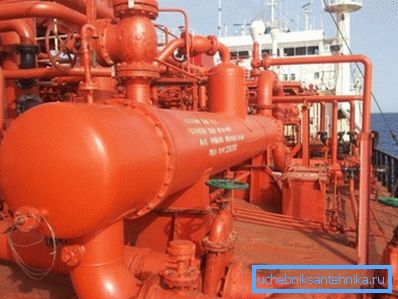

1. црвена - експлозивна и запаљива, запаљива;
2. зелено - неутрално;
3. жута - токсичност, токсичност, дубоки вакуум, задушење, радиоактивност, способност изазивања хемијских опекотина или само опасно високи притисак.

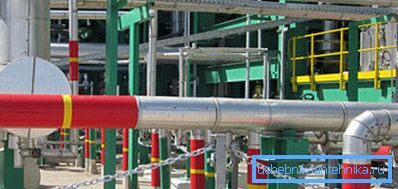

За цеви које садрже супстанце са вишеструким факторима опасности, могу се примијенити вишеструки прстенови, тј. Истовремено може бити црвени и жути прстен.

Обрати пажњу! Цевоводи са дубоким вакуумом, осим за цијеви и прстенове за фарбање, морају се означити као "Вакуум".

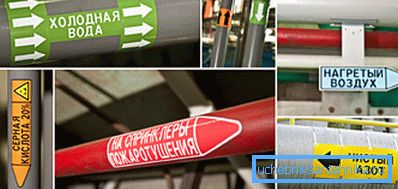

Поред тога, кратко хемијско име супстанце пише на самим прстеновима и указује на правац њеног кретања. У ситуацијама нормалних и хитних догађаја ово је изузетно важно и утиче на различите факторе који могу утицати на живот људи.

За нарочито опасне предмете, између осталог, користе се упозоравајући знаци различитог садржаја, боја, облик и садржај који су строго регулисани и инсталирани. Плоца мора имати триангуларни облик, жуту позадину и црну графику.

Такви знаци или знаци обично означавају следеће супстанце:

• Јаки отров;
• Експлозивне једињења;
• Радиоактивне супстанце;
• Остала посебно опасна једињења и њихове мешавине, нарочито штетне приликом прскања.

Ако индикација не садржи специфичности, тада знак узвичника једноставно остане на жутој подлози.

Такође користите таблице за означавање које не мијењају боју када једна материја пропушта. Обично садрже индикацију врсте супстанце и указују на правац кретања медија једним од оштрих крајева, понекад користећи двостране штитове.

Закључак

Да би се осигурала нормална операција и ликвидација несрећа модерних индустријских и магистралних постројења, потребно је пренијети материје путем цјевовода. За безбедност означени су према ГОСТ и СНиП, што је јасно приказано на видео снимку у овом чланку.
