Челична профилирана цев: апликација, стандарди, мјерач
За шта се користе цеви? Који су стандарди и ГОСТ за челичне профилиране цијеви који су тренутно на снази? Од којих величина су направљени ти производи? Хајде да потражимо одговоре.
Апликација
Примене округлих и профилисаних цеви одвајају се бројним карактеристикама производа које директно прате од облика њиховог дела. Обим примене округлих цијеви је транспорт течности и гасова, укључујући и оне са надпритиском.
Постоје два разлога за ово:
- Округли облик обезбеђује максималну површину попречног пресека и, стога, максималну пропусност на фиксираном обиму.
Обрати пажњу! Што је већа оптерећење цеви (обим или периметар), то је већа цена по метру са фиксном дебљином зида.
- Поред тога, округли део обезбеђује максималну затезну чврстоћу са прекомерним унутрашњим притиском. Напомена, ово је директна последица првог постулата: унутрашње окружење притисне зидове што је јаче, што је већа њихова површина; површина са фиксном дужином је минимална само код округле цеви.

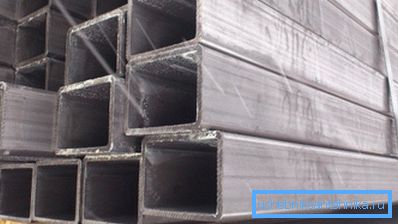

Обликоване цеви - квадратне и правоугаоне се користе где је максимална ригидност са минималном тежином. Какав је однос између профилног профила и крутости?
Дозволите ми да објасним са примјером малог експеримента из курса фризерских школа из времена совјетског доба који је лако руковати својим рукама.
- На таванима ћемо се састојати од четири танке плочице правоугаони оквир који одговара А4 папиру. Није тешко претпоставити да ће оквир постављен на стол, када се примени мала сила на хоризонталној равни, лако претворити у ромб са произвољним угловима.
- А сада налепимо на оквир папирни лист и после сушења лепка, покушаћемо поново да окренемо правоугаоник у ромб. Напомена: примена напора на одраслу особу у истој равни неће успјети.
У зиду профтруб, паралелно са смером савијања, одиграјте улогу озлоглашеног папира. Они не дозвољавају савијање цеви, упркос својој малој дебљини и димензијама: челик је и даље много јачи од папира.

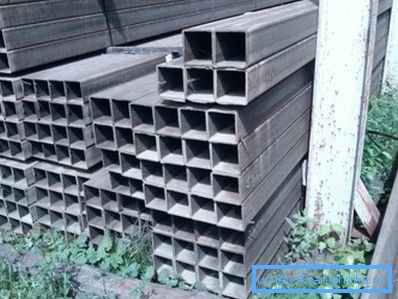

Обим профтрубе је веома бројан.
Ево неколико примера:
- Носачи и носачи од металне конструкције.
- Окови и ограде ограде.
- Оквири пластеника и шупа од цеви.
Регулаторни документи
Листа
Постоје три главна документа која регулишу производњу производа који су нам занимљиви.
- ГОСТ 13663-86 за челичне цијеви садржи техничке услове за производњу.
- Распон челичних цијеви у квадратном облику садржан је у стандардном броју 8639-82.
- Распон правоугаоних цеви одвија се према ГОСТ 8645-68.

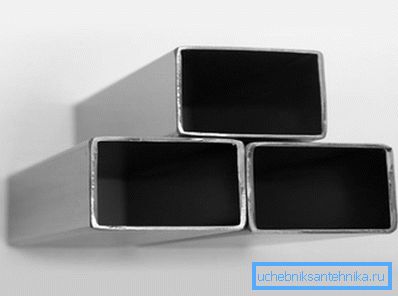

Занимљиво је: упркос другим техничким захтевима за производњу, по димензијама, профилна цијев од нерђајућег челика се производи по истим стандардима као цеви од не-корозивних челика - ГОСТ 8639-82 и 8645-68.
Хајде да погледамо садржај докумената.
Технички услови
Према документу, цевовод се може извршити на четири начина:
| Технологија производње | Кратак опис |
| Вруће ваљани | Цилиндрична гредица се загрева изнад температуре рекристализације и закачи, претвара се у шупљи цилиндар. Затим се увлачи у врућем стању на цев, стичући жељени облик. |
| Хладно формирана | Шиповани радни предмет се охлади, након чега се подвргава деформацији и калибрацији. |
| Елецтровелдед | Равна трака се увлачи у квадратни или правоугаоник, а уздужни шав се кува високим фреквенцијским струјама или електричним луком. |
| Хладно заварени електрични | Равна трака је заварена у округлу цев, која се деформише ваљцима. |
Производи се могу стандардизовати хемијским саставом челика или механичких својстава.
Присуство пукотина, заласка сунца и мана на површини цеви није дозвољено; дозвољене су само минорне удубљења и огреботине које не пролазе цев изнад максималних дозвољених толеранција. Остатак грла (конвексног завара) је дозвољен на унутрашњој страни електро заварене цијеви.
У процесу тестирања врши се мерење и испитивање:
- Вањске димензије.
- Дебљина зида
- Цонцавити.
- Дужина
- Закривљеност.
- Твистинг.
- Способност да издржи истезање и, у неким случајевима, хидраулички притисак.
- Хемијски састав
Упутства за обављање самих испитивања у ГОСТ-у нису; међутим, садржи референце на друге стандарде у којима су наведене релевантне методологије.
Асортиман
ГОСТ 8639-82
Дакле, које су димензије челичних квадратних цеви:
| Вањска величина, мм | Дебљина зида мм |
| 10 | 1.0 |
| 15 | 1.0; 1.5 |
| 20 | 1.0; 1.5; 2.0 |
| 25 | 1.0; 1.5; 2.0; 2.5; 3.0 |
| 30 | 2.0, 2.5; 3.0; 3.5; 4.0 |
| 35 | 2.0; 2.5; 3.0; 3.5; 4.0; 5.0 |
| 40 | 2.0; 2.5; 3.0; 3.5; 4.0; 5.0; 6.0 |
| 42 | 3.0; 3.5; 4.0; 5.0; 6.0 |
| 45 | 3.0; 3.5; 4.0; 5.0; 6.0; 7.0; 8.0 |
| 50 | 3.0; 3.5; 4.0; 5.0; 6.0; 7.0; 8.0 |
| 60 | 3.5; 4.0; 5.0; 6.0; 7.0; 8.0 |
| 70 | 4.0; 5.0; 6.0; 7.0; 8.0 |
| 80 | 4.0; 5.0; 6.0; 7.0; 8.0 |
| 90 | 5.0; 6.0; 7.0; 8.0 |
| 100 | 6.0; 7.0; 8.0; 9.0 |
| 110 | 6.0; 7.0; 8.0; 9.0 |
| 120 | 6.0; 7.0; 8.0; 9.0 |
| 140 | 6.0; 7.0; 8.0; 9.0 |
| 150 | 7.0; 8.0; 9.0; 10.0 |
| 180 | 8.0; 9.0; 10.0; 12.0; 14.0 |
ГОСТ 8645-68
- Минимална стандардна величина прописана стандардом је 10к15 мм са дебљином зида 1,0, 1,5 и 2,0 мм. Максимално је 180к150 мм са зидовима од 8,0, 9,0, 10,0 и 12,0 мм.
- Стандард обезбеђује производњу цеви посебних димензија - од 28к25 до 230к100 мм. Максимална дебљина зида може доћи до импресивних 20 милиметара.
Закључак
Надамо се да читалац није уморан од обиља сувих бројева, а материјал који му је понуђен на његову пажњу биће користан. Као и увек, додатне тематске информације могу се наћи у видео снимку у овом чланку. Успехи!
