Челичне електричне заварене уздужне цеви врсте и

Челичне уздужне електро заварене цијеви су један од најчешћих материјала код постављања гасовода, водоводних цијеви, система гријања и других цјевовода. Затим ближе погледамо карактеристике ових цијеви, њихове врсте и области примјене.

Уздужни челични цијеви

Врсте челичних цеви

Пре свега, челичне цеви могу бити од неколико врста:

  • Електрично заварени - имају завар. Овај начин производње је најједноставнији и најјефтинији.
  • Бешавне - овај тип укључује топло ваљане и хладно ваљане производе од чврстих метала.. Ова технологија је сложенија и скупа, међутим, омогућава добијање производа високе прецизности облика и механичке снаге.
Бешавне цеви

Електрични производи заузврат су подељени у два типа:

  • Спирални шав - шав нема изглед спирале. Ова метода вам омогућава да постигнете добру затезну чврстоћу.
  • Електрохемијски равни шраф - гредица има уздужни шав. Ови производи су свестрани и чешћи. Са њиховом употребом, већина водоводних линија је завршена.
Квадратне цеви

Посебне карактеристике

ГОСТ 10705 91 за челичне електрофорезиране уздужне цеви омогућава њихову производњу пречника од 450 до 1420 мм.

Поред тога, постоје четири облика њиховог попречног пресека:

  • Скуаре;
  • Правоугаоне;
  • округли;
  • Овално.

По правилу, полазни материјал за ове производе је трака - то је лимена или челична трака, која се на специјалним машинама савија у цев.

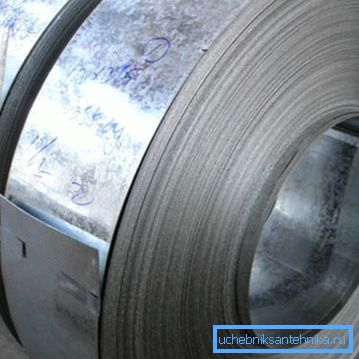

Стрипс

Према ГОСТ-у, овај производ је направљен од угљеника и ниског легираног челика следећих типова:

  • Мирно;
  • Полу-смирен;
  • Загријавање.

Приликом избора, треба имати у виду да су карактеристике распона ових производа прилично хетерогене. Због тога, ГОСТ 10706 76 за челичне електро заварене уздужне заварене цеви подељује их у четири групе:

Група А Укључује производе који се обично користе под високим механичким оптерећењима, на пример, током изградње.
Група Б Они су отпорни на хемијске нападе, стога се користе у изградњи цевовода за транспорт различитих хемијских супстанци.
Група Б Поседовати квалитетне производе обе горе наведене групе.
Група Г Производи су високо отпорни на спољни и унутрашњи притисак.
Уздужне цеви пречника 1420 мм

Карактеристике

Према ГОСТ 10704 91 за уздужне електро заварене цијеви, могу имати сљедеће параметре:

Дебљина зида Од 1 мм до 10 мм. Дебљина зида се бира у зависности од пречника.
Пречник Као што је горе речено, овај параметар се креће од 10 до 1420 мм.
Дужина Неизмирена дужина пречника мање од 30 мм може бити најмање 2 метра, са пречником од 30 - 70 мм, овај параметар је најмање 3 метра. Са пречником од 70 до 152 м - дозвољена је дужина од 4 метра и више од 152 мм - од 5 метара и више. Димензионална дужина зависи и од пречника производа. Са пресеком до 70 мм, то је 5-9 м, а до 219 мм - варира унутар 6-9 м. Према ГОСТ 10705 80 за уздужне цеви пречника до 530 мм, за производе са попречним пресеком 426 мм, распон дужине је унутар 10-12 м. Цеви већег пречника су само не-димензионалне.

Ове уздужне цеви долазе у две класе тачности:

  • Са одрезивањем крајева - са овим се уклањају боре.
  • Нема обрезивања - ниједна брава неће бити уклоњена.

Према ГОСТ 10706 91 за овај производ, максимално могуће одступање његове дужине зависи од класе тачности. За прву класу ова вредност је +15 мм, а за другу - +100 мм.

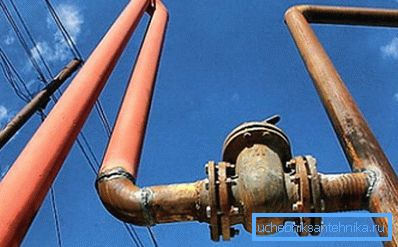

Цевовод од уздужних челичних цијеви

Предности

Међу предностима електрично заварених цеви су следеће тачке:

  • Обиман производни мик захваљујући технологији производње.
  • Максимални пречник може бити 1,4 метра (дебљина зида у овом случају је 32 мм), док аналоги ваљања могу имати пречник не више од 550 мм.
  • Тежина челичне електро-заварене уздужне цеви је релативно мала у поређењу са аналогом котрљања, што поједностављује транспорт и уградњу.
  • Добра чврстоћа, која омогућава цевоводу да издржи механичко напрезање и високи унутрашњи притисак у систему.
  • Већа запремина са истим пречником, у поређењу са аналогима котрљања. Ово омогућава пумпање више гаса у цјевоводе.
  • Ниска цена, у поређењу са другим врстама челичних цеви.

Савјет! Монтажа цевовода врши се помоћу машине за заваривање. Ако имате способност да радите са овим алатом, можете сами радити свој рад.

Недостаци

Недостаци производа укључују:

  • Прилично висок коефицијент храпавости због присуства завара.
  • Нижа чврстоћа у поређењу са аналогима котрљања, што је такође последица присуства завара.

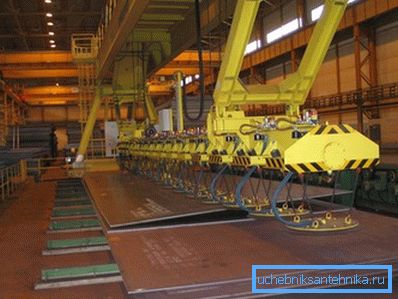

На фото-опреми за производњу цеви

Функције производње

Као што је горе поменуто, материјал за производњу производа овог типа је трака која се испоручује у облику ролни.

Технологија производње је следећа:

  • Пре свега, материјал је припремљен - одмотан и разрезан на траке.
  • Затим су траке спојене у траку. Треба напоменути да је овај процес континуиран, па се ова трака назива и бескрајним.
  • После тога, на глодалицама, са траке се формира бланко са отвореним шавом и кружним попречним пресеком.
  • Затим, шав се заварује електричним заваривањем. Тренутно постоје четири методе заваривања, од којих свака има своје предности и мане. Приликом избора методе, приоритет је поузданост и издржљивост, јер ови индикатори одређују класу производа.
Празно за заваривање
  • Готови производ се калибрира, што омогућава добијање тачног пречника и дебљине зидова.
  • Завар се прати коришћењем вортекс бодова или ултразвука. Ова фаза је веома важна, јер издржљивост производа зависи од заваривања.
  • Завршна фаза је сјечење готових производа у сегменте жељене дужине, које се накнадно испоручују у складиште.

Обрати пажњу! На самом крају производног процеса производи су означени. Бренд производа упознаје са својим геометријским параметрима, типом грађевинског материјала који је коришћен и класом тачности производног процеса.

ГОСТ 10704 76 за овај тип цеви контролише њихове механичке особине. Истовремено, хемијска контрола производа се не врши.

Водовод из челичних цеви

Обим

Обим ових производа је прилично широк.

Најчешће се користи у следећим областима:

  • Снабдевање водом - може се користити за довод топле и хладне воде, јер метал није подложан екстремним температурама и притиску. (Погледајте и чланак Дистрибуција водоводних цеви: карактеристике.)
  • Системи грејања - производи се широко користе у изградњи урбаних и локалних грејних мрежа. Штавише, у случајевима када температура расхладног средства прелази 95 степени Целзијуса, дозвољено је користити само челичне материјале. Осим тога, крутост крунице и добра отпорност на уздужна оптерећења чине ову цев скоро идеално за вертикално ожичење.
  • Гасовод и нафтовод - популарност производа у овој индустрији је због његове отпорности на хемијско агресивно окружење и његове способности да издрже висок притисак (до 16 МПа).
  • Производи који припадају првом класу тачности користе се у инжењерингу и конструкцији. Истина, у грађевинарству чешће користе не округле, већ квадратне цеви, јер имају бољу чврстоћу и чврстоћу.

Обрати пажњу! Упутство за уградњу челичних цјевовода подразумијева припрему ивица на спојевима при заваривању цијеви, што омогућава осигурање савршеног споја дијелова на завареном споју. Ако дебљина зида износи више од 3 мм, угао котирања не сме бити већи од 45 степени.

Овде су, можда, главне тачке које се могу рећи о овој врсти цеви.

Закључак

Електрична заварена уздужна цев је универзални производ који се користи у различитим дизајном. Велики обим њихове примене повезан је са добрим перформансама и релативно ниским трошковима, у поређењу са сличним производима.

Са видеа у овом чланку можете добити више информација о овој теми.
