Челичне квадратне цеви - танке технологије

09-02-2018
Цеви

Овај профил се сматра искључиво структуралним, другим речима, оригинално је дизајниран за употребу у различитим технолошким дизајном. Оквири овог профила су стабилнији и снажнији, у поређењу са структурама направљене од округле или чак правоугаоне цеви. Овај профил се најчешће користи у грађевинским технологијама.

Овај чланак даје кратак преглед најчешћих технологија за производњу основних производа из различитих врста челика. Такође ће указати на то шта специфично ГОСТ стандарди за челичне цијеви регулирају њихово ослобађање.

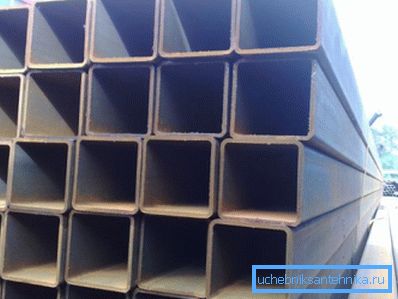

Фотографије профила од челика.

Заједничке технологије

Цела количина произведених производа може се подијелити на двије велике групе:

  • Сеамлесс;
  • Заварен.

Што се тиче прве групе, беспрекорни дизајни су рођени захваљујући технологијама котрљања, који су, пак, подијељени на вруће и хладно ваљање. Група уздужних конструкција се прави спајањем металног профила помоћу технологије заваривања.

Технологија врућег ваљања

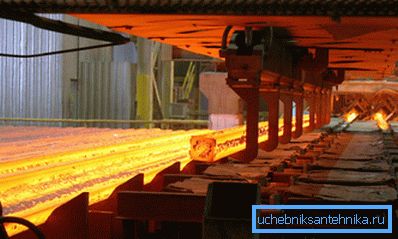

Вруће формирање.
  • Вруће ваљкасте млазнице користе чврсто лијевано или жигосано, компримовани челик, загрејан до температуре од најмање 1200 ° Ц. Са вишеструким калупом, груби рукав доноси одређену величину. После тога, иде до средњих ваљака, где се квадрат обликује у радни предмет.
  • Затим долази тзв.. Уз помоћ овог технолошког процеса, добијен је од чврстог и преграђеног радног предмета нешто слично жељеном делу. У монолитном затварачу пролазна рупа се гура и извлачи.
  • После тога, загрејана груба гредица са скоро рупом се пребацује на завршну линију вруће ваљане млинице. Овде, у зависности од калибрације млина, производ је већ доведен у жељени део. Након што су зидови ваљани до планиране дебљине и облик је готово спреман, он се шаље на линију под називом фрижидер.

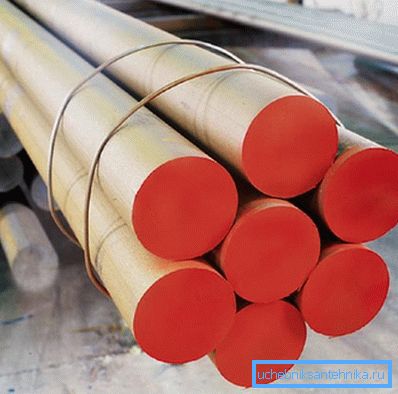

Плоча за топло ваљање.
  • Чињеница је да метала задржи своју еластичност, она се постепено охлади под природним условима.. У супротном, са оштрим хлађењем, метал може бити очвршћен, резултат ће бити јак али крхак дизајн.
  • Али то није све, пре него што се купац ослободи, цеви се обрађују на специјалним калибрационим машинама и безуспешно пролазе технички одјел контроле, где се провјерава усклађеност са ГОСТ стандардима за челичне цијеви. Штавише, сваки производ је лично, с властитим рукама, инспекторе контроле квалитета и знакове за његов квалитет.

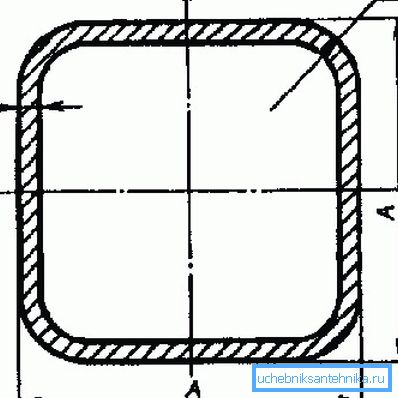

Шема попречног дизајна.

Хладно ваљана технологија

И хладно ваљана технологија и млинови у којима се производи овај производ значајно се разликују од врућег формирања.

У неким изворима, такви производи се могу назвати беспрекорним.

  • У почетку, груба гредица није направљена помоћу глодала, већ узнемирујући или извлачење блинда из целог челика.
  • После тога, на грубим ваљцима, цевна цев се увлачи у средњи положај, на којем се постиже планирана дебљина зида. У овом тренутку је и даље круга, јер је у овом облику много лакше процесирати, а тачност обраде се повећава много пута.
  • Затим, производ улази у посебну штампу, опремљен одговарајућим цевима. На њему, дизајн даје жељени облик и шаље се на линију калибрације.

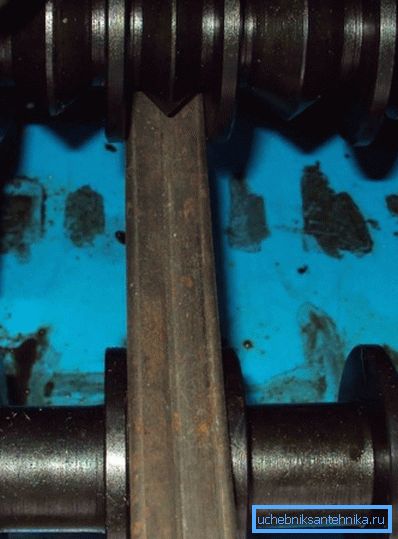

Хладно ваљање.
  • Мале кварове елиминишу се на завршној калибрационој линији, а дебљина зида доводи се у савршено стање.
  • Производ је готово спреман, али због поновног стискања и обликовања метала његове особине се значајно мењају, губи еластичност, постаје трајније и крхко као резултат деформације кристалне решетке.
  • Да се ​​вратите металу, потребне спецификације користе технологију "одмора". Да би то учинили, метал се загрева на температури од око 700 ° Ц и остави да се хлади полако.
  • Цеви неких врста челика, третиране на овај начин, након хлађења, могу мало изгубити своју геометрију и једноставно их водити. Да би исправили овај несрећни неспоразум, роба се шаље за уређивање, а то се врши помоћу специјалних исправних машина, а потом и Одељењу за квалитет.

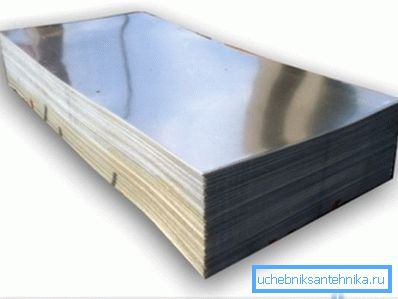

Схеет фор продуцтс молдинг.

Важно: упркос спољној сличности, хладне и топло ваљане конструкције се разликују не само у техничким карактеристикама. Конкретно, дебљина зида и, сходно томе, тежина челичне квадратне цеви произведене од хладно ваљане млинице бит ће знатно мања. Вруће ваљани цевасти производи имају дебље зидове и већу тежину.

Заварене подужне конструкције

Технолошка упутства за производњу уздужних структура нису тако компликована и мање енергетски интензивна.

Сходно томе, цена коштања и коначна цена ће бити много нижа.

  • На почетку, димензионална гредица је одсечена од челичног лима како би се производ постигао. Професионалци то зову стрип. Димензије траке морају тачно да одговарају поклопцу будућег цевовода.
  • Када је трака спремна, она се шаље на посебну машину на којој се облик будућег производа даје металу. То је хидраулички систем ваљака и ваљака, на излазу са којим се добија средњи баласт квадратног облика, али са још увек отвореним шавом.

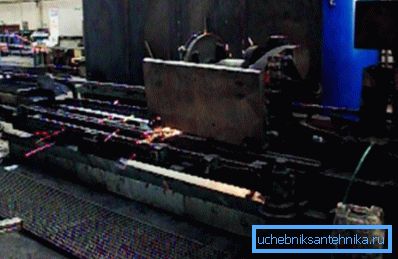

Линија за уздужно заваривање.
  • Затим, грубо обликована греда улази у линију заваривања. Најчешће је електролучно заваривање. Заварена је димензионалним структурама са дебљином зида више од 2 мм. На пример, квадратна цев 100к100к4 челика, која је тако захтевана у грађевинарству, заварена је методом електричног лука и регулисана према ГОСТ 8639 82.
  • Конструкције са танким зидовима заварене су специјалном технологијом у индукционим пећима, што омогућава добијање висококвалитетног херметичног шава.
  • На крају производне линије, производ традиционално тестирају ОТК контролери, где поред традиционалних параметара, квалитет завара се прати и на специјалној опреми.

Опсег и технолошки стандарди конструкција

Немогуће је рећи о свим калибрацијама квадратних цеви које постоје у овом тренутку у малом артиклу, због чега постоје одговарајући ГОСТ стандарди за челичне цијеви. Да бисмо вам олакшали разумевање дивљине државних стандардних ознака, ми смо их спојили у сто, где смо показали који стандарди за које су производе развијени.

Различита калибрација.
ГОСТ 8639 82 за челичне квадратне цеви регулише: Производња челичних производа, топла и хладна деформација. Такође, електрифициран је топлом и хладном деформацијом. Производи заварени у пећима.
ГОСТ 30245 03 за челичне квадратне цеви регулише: И квадратни и правоугаони заварени профили направљени савијањем. Намењена изградњи.
ГОСТ 8645 68 за челичне квадратне цеви регулише: Вруће ваљаних бешавних производа од челика, као и хладно вучених квадратних цеви. Године 1982. издата је ажурирана верзија ГОСТ 8645 82 која регулише производњу производа од обојених и легираних метала.
ГОСТ 2591 88 за челичне квадратне цеви регулише: Изузетно квадратни, топло ваљани производи с великом пером од 6 - 200 мм.
ГОСТ 30245 94 за челичне квадратне цеви регулише: Склоњене конструкције затвореног типа, заварене уздужним шавом и пресушене на млину у ролнама.
ГОСТ 8639 68 за челичне квадратне цеви регулише: Документ је престао 1982. године услед одобравања измењене верзије ГОСТ 8639 82.

Важно: ГОСТ 12336 66 за челичне квадратне цеви је отказано 1981, након чега је коришћен ТУ 14-2-361-79. Који су, заузврат, замијењени 1989. године од стране ТУ 14-2-849-89, који је и данас на снази.

Такође бих желео да приметим да је квадратна цијев од нерђајућег челика, као и сви профилисани производи од легираних и обојених метала регулисани према ГОСТ 8645 82.

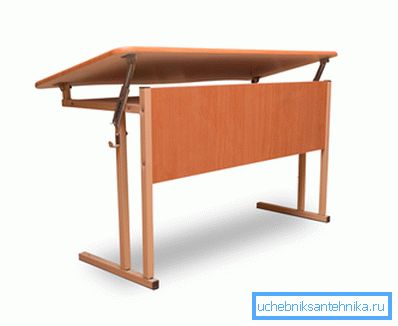

Намештај од профила од метала.

У овом чланку приказани су челични профили.

Закључак

Челичне профилисане цеви се користе свуда, могу се наћи на дечијим игралиштима, већина лаганих биметалних ограда је направљена од њих, и на крају, ниједна модерна конструкција не може да ради без челичних облика различитих секција.

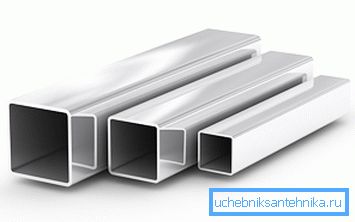

Конструкција од нерђајућег челика.
