Челичне правоугаоне цеви - техничке информације и

Када се спомене цевовода, у први план долази производ кружног попречног пресека који се користи приликом полагања водовода, канализације и грејања. Али потражња и цеви, чији облик се разликује од круга, нарочито правоугаоног. Да бисте изабрали праву цев, корисно је упознати са регулаторним захтјевима и правилима за означавање.

Опште информације

Квадратни и правоугаони делови се никада не користе за систем водовода или грејања. Предности квадратног цевовода постају очигледне приликом инсталације, на пример, оквира било које структуре.

Када радите сав рад с властитим рукама, можете истовремено приметити неколико предности:

• мала тежина;
• висока чврстоћа;
• Одлична отпорност на торзију;
• брзина инсталације;
• елегантан изглед.

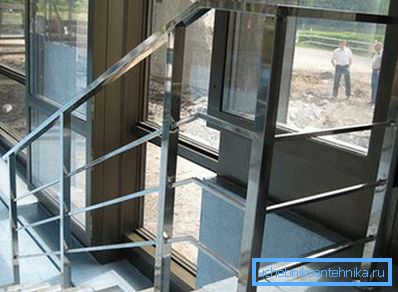

Поред тога, равна површина је такође практична. Може се једноставно причврстити на површину зида, а приликом инсталације, на пример, ограда, на врху профилне цијеви је много теже инсталирати.

Регулаторни оквир

Производња профилног цевовода врши се преносом цеви кроз серију ваљака, што му даје жељени облик. У овом случају, усклађеност финалног производа с величинама наведеним у асортиману је строго контролисана.

Што се тиче регулаторних докумената, можете изабрати читаву "групу" стандарда који садрже свеобухватне информације о стандардним величинама плиновода профила:

• ГОСТ 8645-68, ГОСТ 8645-86 и ГОСТ 8645-82 - ови документи указују на захтеве и величине челичних правоугаоних цеви;

• ГОСТ 8639-68 и ГОСТ 8639-82 на низу челичних правоугаоних цеви садрже основне информације о квадратним секцијама;

• ГОСТ 30245-03 - у њему можете пронаћи податке о цевоводу, квадратном и секцијом у облику правоугаоника. Поред тога, садржи и захтеве за чврстоћу заваривања.

Челичне правоугаоне цеви

У овом случају, прво треба обратити пажњу на ширину и висину производа, као и на дебљину зида. Осим тога, морате схватити да су углови заокружени, због чега се радиус кривине такође контролише.

Обрати пажњу! Заокруживање на угловима цевовода - неопходна мјера. Ако углови нису заобљени, тада током торсионе деформације на овим местима би се посматрале напонске концентрације, што угрожава стабилност конструкције.

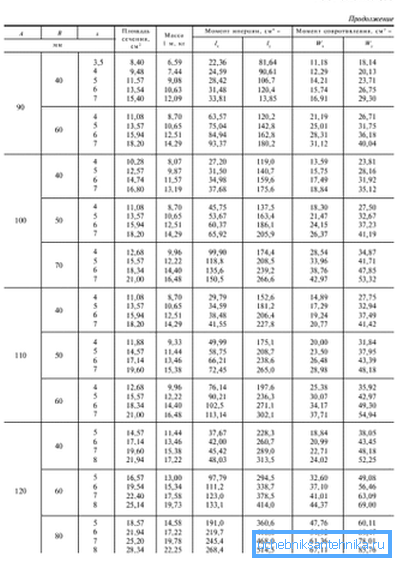

ГОСТ 8645-82 на правоугаоне челичне цеви проширује се на електро-савијене, као и вруће и хладно ваљане цеви. Према асортиману величина може бити у распону од 15к10 мм до 180к150 мм.

А ако се могу користити минималне димензије, осим ограде, висина цевовода већим од 10 цм омогућава вам да га већ користите као елементе носне конструкције.

Правоугаоне челичне цеви према ГОСТ 8645-86 морају испуњавати исте захтеве као што је наведено у стандарду од 82 године. Разлике су више козметичке и односе се на захтеве за усклађеност са одређеним геометријским димензијама.

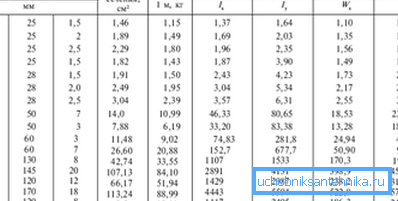

Према овом стандарду, могу се произвести специјалне димензије, у договору са купцем, његов пречник може бити од 28к25 мм до 196к170 мм. Што се тиче полупречника закривљености, опште правило је да радијус не сме прелазити двоструко дебљину метала.

Обрати пажњу! У неким случајевима, радијус се може повећати да троструку дебљину метала. Али потребно је претходно одобрење код купца.

ГОСТ 8645-68 за челични правоугаони показивач цеви садржи исте информације, само су различите величине. Према овом документу, стандардне димензије остају исте, а што се тиче посебних величина, они су у распону од 28к25 до 230к100 мм.

Означавање цевовода садржи свеобухватне информације не само о димензијама одсека, већ ио материјалу из ког је направљен.

Означавање је мало различито у зависности од дужине, такве опције су могуће:

• 90к40к4 ГОСТ 8645-68 / В10 ГОСТ13663-86;
• 90к40к4к6000 ГОСТ 8645-68 / В10 ГОСТ13663-86;
• 90к40к4к1250цр ГОСТ 8645-68 / В10 ГОСТ13663-86.

Упутство за декодирање је иста у сваком случају - од лева на десно су назначене: геометријске димензије секције и ГОСТ, у складу са којим је произведена цев, такође означава дужину цјевовода или мноштво дужине у именитељу - врсту челика и стандарда на који одговара.

Пример показује следеће величине:

• у првом случају челична правоугаона цев према ГОСТ 8645-68 има пресек димензија 90к40 мм, а дебљина зида од 4,0 мм, неизмјерна дужина, челик Б10;
• свеједно, али дужина је 6,0 м;
• геометријске димензије остају исте, али дужина је вишеструка од 1,25 м.

Обрати пажњу! Момент отпора и друге статичке карактеристике израчунавају се на основу дебљине зида од 1,5 мм. С обзиром да дебљина метала може да достигне 15-18 мм, ако се планирају озбиљна оптерећења, боље је прерачунати ове карактеристике на основу стварних димензија зида.

Квадратни гасовод

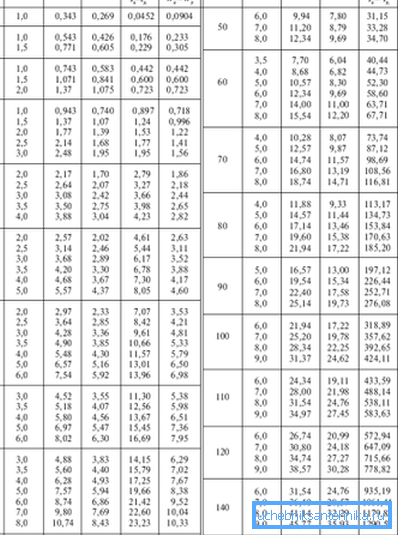

ГОСТ 8639-68 за различите челичне правоугаоне цеви је тачније да се назове стандард за квадратни цев, јер су висина и ширина одсека једнаки. Величине, наравно, се разликују од правоугаоника, минимална величина је 10к10 мм, а максимална величина је 180к180 мм. Поред тога, могуће је производити и посебне величине - од 32к32 до 65к65 мм.

Обрати пажњу! У асортиману су неке величине закачене, што значи да се ова величина сматра препорученом за већину задатака. Вредност за новац и максималну ефикасност.

Такође, као у случају правоугаоног одсека, величина угловног радијуса је нормализована. У принципу, радијус не сме бити мањи од двоструке дебљине метала. И само за величину 60к60к4 мм изузетак се може направити и радијус може бити повећан до троструке дебљине зида (али то захтева сагласност купца).

Осим тога, оба стандарда садрже прилично строге захтеве за геометрију самог производа, а не само димензије секције, већ и укривљеност и угао одступања од 90 строго контролишу? и тако даље

На пример, челична цев од правоугаоног електрода према ГОСТ 8369-68 мора да испуњава следеће захтеве:

• одступање дебљине зида од норме зависи од метода производње, тако да се код беспрекорно ваљаних производа дебљина метала не би требала разликовати од података о опсегу за више од + 12,5% или -15%, електрични заварени цјевовод - ± 10%, а за хладно извлачење - 12,5 %;
• нарочито усклађеност са облицима утиче на рад под оптерећењем, тако да одступање угла између зидова не би требало да прелази ± 1,5 °;
• максимална кривина не сме бити већа од 1 мм по дужини од 1 м, овај параметар се лако може проверити сопственим рукама;

Осим тога, ограничења се постављају на такве параметре као кравата (имплицира се од конкавности страна), дужине готовог производа итд.

Садашњи регулаторни захтеви

Ако су у прошлости главне карактеристике квадратних и правоугаоних цевовода биле нормализоване различитим документима, онда је ГОСТ 2003 комбиновао величину ове две врсте делова. Ово донекле олакшава рад са документом.

ГОСТ 30245-03 за челичне правоугаоне цеви састоји се од 2 табеле, 1. приказује стандардне величине квадратних цеви, а 2. за правоугаоне цеви.

У поређењу са горенаведеним документима, величине варирају мало:

• за квадратни дио, минималне димензије су 40к40 мм, а максималне димензије су 300к300 мм;
• у случају правоугаоника, димензије су у распону од 50к25 до 400к200 мм.

Што се тиче дужине, онда према ГОСТ 30245-2003 може бити једнако 6.0, а максимално је постављено на 13.0 м (али само уз сагласност купца). За масовну производњу користи се димензија 6.0 - 12.0 м.

Разлика у односу на стандарде из претходних година је такође видљива у захтевима за геометрију. Такође се пажња посвећује јачини заваривања, правилима обележавања, складиштења итд.

Критериј за избор

Важно је бити у могућности да радите са мешавином производа. То јест, знајући за сврху структуре и имајући при руци стол са стандардним величинама (као и статичке карактеристике секције), морате бити у могућности да изаберете опцију коју желите. А ако је приликом постављања водоснабдевања или протока отпадних вода био од пресудног значаја, у случају профилног цевовода, треба обратити пажњу на структурну снагу, а цијена се такође узима у обзир.

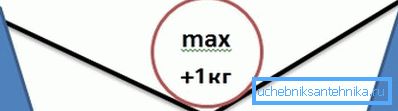

Главни захтев је да је дозвољена само еластична деформација (тј. Након наношења оптерећења, структура ће се вратити у првобитно стање, а уз његову дуготрајну примјену, деформација се не повећава). Ако се рачунање врши независно, онда се мора узети у обзир природа деформације (савијање, аксијална компресија, торзија), а за процену статичких карактеристика секције ће бити потребне ГОСТ цијеви.

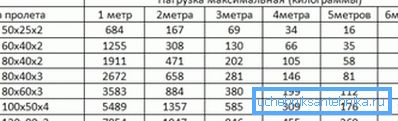

Мало је вероватно да ће неко желети самостално да израчуна дизајн, а не сви ће моћи. У овој ситуацији, можете користити таблице, које указују на приближне величине за одређени тип оптерећења.

У закључку

Да не бисте погрешили приликом избора правоугаоне цеви, морате разумјети регулаторну документацију и бар грубо замислити услове рада објекта. Постоји пуно стандарда за профилне цеви, информације садржане у овом чланку ће вам омогућити да их навигирате.

Видео у овом чланку показује употребу обликоване цијеви као оквир за будућу структуру.
