Дистрибуциони манифолд за грејање на домаћинствима

Независно независно грејање приватне куће је корисна ствар, али само ако је добро регулисана. Понекад се дешава да су узели висококвалитетни котао, а ожичење је исправно лемљено и у кући није било довољно топлоте.

Често узрок овог досадног неспоразума је недостатак дистрибутивног колектора, који се може купити или направити ручно, али није могуће рационално дистрибуирати грејање у средњим и великим кућицама.

Зашто инсталирати колектор

Имајући елементарно техничко образовање, лако је упоређивати једноставне ствари. Пречник млазнице који излази из котла је често много мањи од суме пречника цеви које се протежу на сваку тачку. Неки покушавају да надокнаде ово инсталирањем моћне циркулационе пумпе, али сваки систем има максимум и ако га игноришете, систем ће пропасти или ће потрошња горива драматично порасти.

Да бисмо постали јаснији, погледајмо пример. Излаз већине зидних плинских котлова за грејање на гас је?

Претпоставимо да храни 3 бода:

1. зидни радијаторски систем;
2. котао за индиректно грејање;
3. контурни топли под.

Навојна цев за сваку тачку има пресек од 1 инча. Очигледно, цев у? неће бити у могућности у потпуности да обезбеди 3 инча цеви, једноставно нема довољно расхладне течности.

Постоје случајеви када ожичење радијатора функционише нормално, али само до тренутка када је топли под укључен. Након тога, радијатори су благо топли и под не загрејавају. Мочнији котао није опција, у већини случајева довољно је инсталирати дистрибутивни колектор система грејања.

Уређај и принцип рада

Можда сте већ приметили да се цена дистрибутера може снажно променити. Зависи од многих фактора, али принцип рада и општи уређај јединице су исти код свих модела.

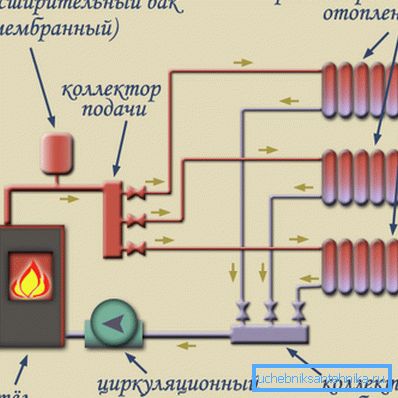

Како колектор за грејање

Заправо, дистрибутор је средњи резервоар у којем се хлађена течност сакупља пре него што се отпусти у систем. Ако то објасните на прстима, замислите бачву у којој се израђују неколико рупа, а свака рупа се поставља. Сада можете регулисати проток течности из славина.

Наравно, рекли смо претераном, у стварности је распрострањена расцјепница много сложенија. Да би систем јасно функционисао, један матерински капацитет са уграђеним улазом није довољан.

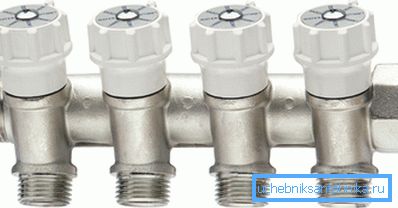

Овде се инсталирају регулациони вентили, запорни вентили за крварење ваздуха, термометри за контролу расхладне течности и мјерачи притиска. У озбиљним системима, поред опште циркулационе пумпе, може се инсталирати и засебна пумпа на свакој грани.

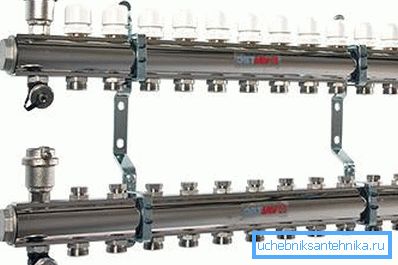

Поред тога, пуноправни колектор састоји се од најмање два тенка. Један чешаљ је одговоран за ток хладњака, други има функцију контроле повратка. Као резултат, могуће је подесити брзину протока расхладне течности за сваку грану, плус, ако је потребно, грана се може у потпуности искључити.

Две врсте вентила

Савремени дистрибутери су конвенционално подељени на два главна типа, они се разликују првенствено у сврху и по величини.

Прва категорија јединица је дизајнирана за уградњу моћних система грејања у прилично великим зградама. Овакав дистрибутивни колектор система за грејање је уграђен у котларницу и има 2 волумена честица, чији се пресек може покренути од 100 мм и више.

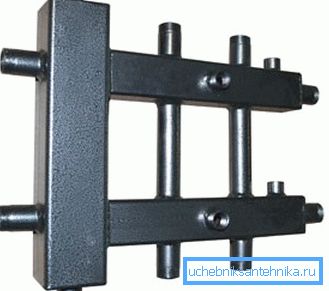

Додатна циркулациона пумпа за систем грејања се инсталира на свакој млазници доводног чешљака, поред запорног вентила. Повратна цев је, по правилу, завршена само са запорним вентилом. Посебна карактеристика таквих система је присуство такозваних хидрауличних стрелица.

Хидроарров омогућава глатко, без изненадних капи, дистрибуирати расхладно средство између различитих кругова за грејање. Једноставно, то је цев са великим пречником са више водова. Упутство за инсталацију такође не ствара потешкоће, уствари, између опскрбе за довод и повратак је постављен кратак спој.

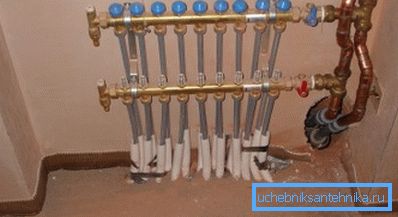

Други тип је локални систем дизајниран за загревање малих простора, једнокреветне или блокаде. У принципу, кола опрема није другачија. Као иу првом случају, инсталирани су 2 чешља, храна и обрнуто.

Међутим, ако су дистрибутери за котларницу дизајнирани да потпуно замене хладну течност топлом, онда локални уређаји само мијешу топлу и хладну воду и пребаце у систем.

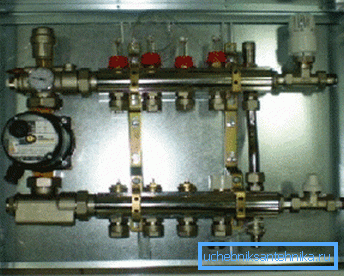

Функција хидрауличних стрелица често се врши помоћу додатне циркулационе пумпе. Што због разлике у температури, на послу заузима топлу воду и, мијешајући га хладном водом, покреће га у систем. На први поглед, цела структура може изгледати непотребно компликована, али то је дизајн који омогућава оптималну дистрибуцију топлоте у кући.

Важно: Горњи дизајн је дизајниран за велике системе. За мале куће, ове потешкоће су непотребне, постоји само један локални систем за 3-5 гране.

Савети за самоносновање

Дистрибуцијски колектор грејање својих руку да се лако прикупе. Као што сте већ схватили, сам дизајн је прилично једноставан и једноставан.

Цело питање је колико додатних функција желите да направите у вашем систему.

• Ако говоримо о дистрибутеру који је намијењен за уградњу у котловницу, онда ове структуре требају бити дизајниране за константну, довољно високу температуру и притисак.. Одговарају на такве тестове могу само метали. Због тога ће за дизајн таквих система бити потребно електрично заваривање и способност да се кува природно.

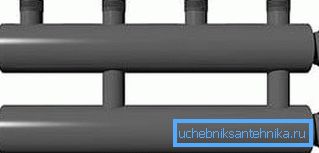

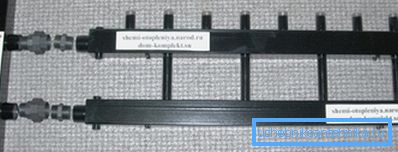

• Конфигурација саме цеви мајке, на којој се заснивају излази на систем, није битно. Али из искуства можемо препоручити употребу цеви квадратног или правоугаоног одељка. Круг се такође може користити, али је теже означити и кувати.
• Локални систем нема толико строге захтеве, тако да се може саставити из више приступачних материјала.. Тренутно су полипропиленске цијеви и фитинги најпогоднији за самонаставу у умјетничким условима. Могу се изнајмити лемилици, маказе могу се купити, а упутства за инсталацију су доступна свима.

• Требало би почети са производњом хидрауличних стрелица. Као што је раније поменуто, за то је погодна обична цев, чији пречник прелази 3 пута већи пречник радне цеви, прикључен на обе стране. 5 тачака се изводе у хидрауличној иглу, прва са горње стране за крварење ваздухом, следећа два су за повезивање котла. Преостали пар служи за повезивање умрлих.
• Дистрибутивни излаз и повратни чешаљ постају апсолутно идентични.. Једина разлика може бити на локацији млазница. Ако у оба чешљака цеви буду горе или доле, онда је боље да их распоредите у шаблону шаховнице. Једноставно речено, игле горњег чешљака морају бити помјерене за пола распона у односу на доњу структуру. Тако ће бити погодније повезати цијеви.

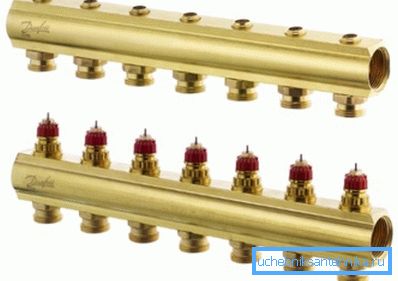

Савет: ако имате добар скуп алата, велику жељу и златне руке, а онда лијевање дистрибуционог колектора за загревање сопственим рукама није тешко. Али често је много профитабилније и брже купити све детаље конструкције одвојено и саставити их на лицу места, биће много јефтиније од скупа.

На видео снимку можете наћи потпуније информације о теми колектора за грејање.

Закључак

Пре куповине или дизајнирања уређаја сопственим рукама, треба израчунати карактеристике система за вашу специфичну собу. Колекционар, направљен са резервом, неће узроковати штету, али ако направите грешку у мањим правцима, онда ће се све радити узалудно. Стога, ако сте сами далеко од топлотног инжењеринга, боље је наручити рачунање професионалцу, цена таквих услуга није сјајна, али грешка може коштати више.
