Електроелектрична цев: технички параметри и опсег

Са развојем науке о заваривању, технологија металног заваривања је достигла нови ниво. Електрично заварене цеви су постале много мање од топло ваљаних или безшавних верзија. Међутим, заварена производња је мање енергетски интензивна, па је цијена робе направљена електричним заваривањем знатно нижа.

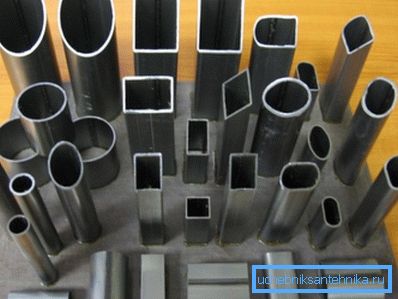

Опсег електро заварених цеви није ограничен само на цилиндричну форму, ту је и мање простран правац производње различитих врста профила профила. Цеви произведене уз помоћ електричног заваривања производе се од традиционалних угљеничних челика и легираних разреда. Нерђајући челик се мање користи у производњи.

Где је овај материјал применљив

• Захваљујући разумној комбинацији цене и квалитета, електрични заварени производи нас окружују свуда. Оне су основа свих постојећих система за воду и гаса. Поред тога, готово сви кућански апарати, који се крећу од усисивача и завршавају спортским симулатором, чак и аутомобил морају имати електро-доводне цеви у свом дизајну.

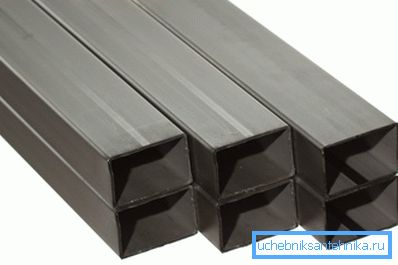

• Посебно место у производњи се бави металним електро-конструкцијама намењеним за потребе изградње.. Заједно са традиционалним армираним бетоном, не може се направити озбиљна модерна конструкција без квадратних и правоугаоних облика заварених цеви. Често они чине основу кадра било које модерне зграде високе зграде.
• Сви савремени павиљони и разне изложбене хале су направљени од таквих структура.. На градским тржиштима, сваки трговачки шатор или штанд се заснива управо на светлосним завареним рамовима. Без модерне стакленике код куће је могуће замислити без чврстог оквира од профилисаних заварених металних конструкција.

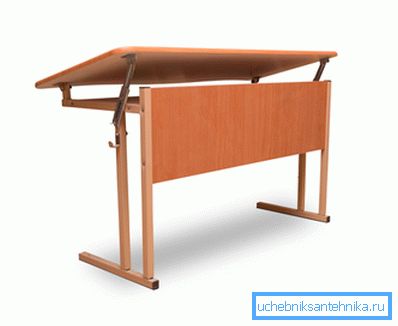

• Свако од нас је седео за столом у школи, на канцеларији или на столицама у градском кафеу, тренутно су оквири свих таквих намештаја израђени од заварених шупљих лаганих конструкција.

Који су типови производа

Читав огромни океан овог производа регулише ГОСТ за електричне заварене цеви. За сваку индустрију и области развили су сопствене регулаторне документе, али већина постојећих области фокусира се на техничке карактеристике електро заварених цеви према ГОСТ 10704 91.

Варијанте шава

Структуре које се повезују електричним заваривањем нису уједначене, стручњаци деле две уобичајене спојеве, то су производи са равним и завртњима (читајте и чланак Челичне електро-заварене уздужне цеви - врсте и карактеристике).

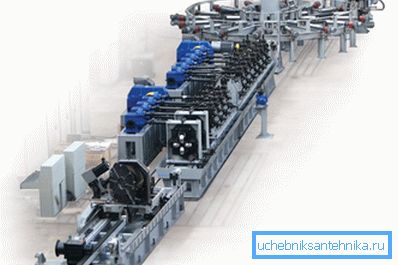

Технолошки процес у коме се користи паралелни или паралелни слој је економичнији. Ова врста састава у смислу трошкова производње и организације самог процеса производње је много јефтинија од конкурената.

То је узроковано чињеницом да веза иде паралелно са осом структуре у једној линији. Међутим, технички подаци о таквим цевима не дозвољавају рад на високом унутрашњем притиску и високим температурама, стога се широко користе у грађевинским технологијама иу производњи рамова.

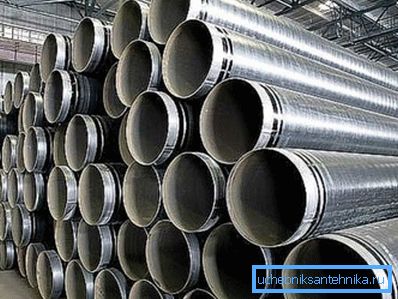

Спирално или спирално заваривање спојева је много боље, нарочито се користи у производњи производа дебелих зидова великог пречника. Већина гасовода и водоводних цјевовода опремљена је само таквим цевима. У исто време, спојеви се шире заједно, јер електрода за заваривање помиче дуж сложене спиралне стазе.

Такође треба напоменути да се такве структуре могу вршити топлим и хладним обликовањем. Хладно обликовање је чешће, пошто се овим методом производе танкозидне структуре, што значи да је тежина електро-цевовода много мања.

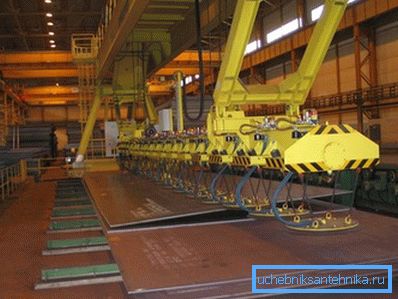

Технолошка опрема за производњу производа врућег формирања захтијева велике површине и значајну потрошњу енергије. На тај начин се израђују волуметријске цеви дебљине зидова великог пречника.

Важно: технологија производње воде и производа од гаса, скраћени ВГП, није много различит од електричне енергије. Формална разлика између ВГП цијеви и електрично заварене цијеви је у томе што се користи за уградњу интерних комуникација. А електро заварене конструкције су уобичајене на главним водовима и гасоводима.

Производи од нерђајућег челика

Нерђајући челик уопште и посебно произведене цеви имају јединствене карактеристике перформанси. Ови производи се производе искључиво методом врућег формирања. То је узроковано чињеницом да нерђајући челик и легирани челици припадају материјалима високе чврстоће, без предгревања, неће се моћи квалитетно савијати.

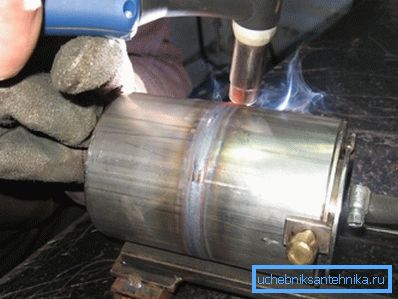

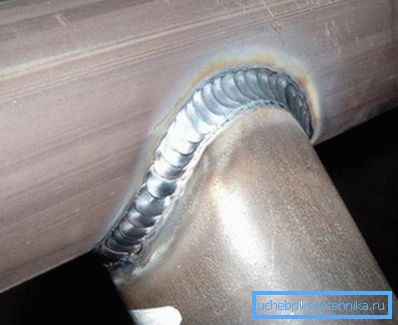

Технологија заваривања овог материјала такође се разликује од традиционалне. Сви такви метали се кувају аргонским заваривањем. У условима производње, плоча је спојена у посебним коморама испуњеним инертним гасом, што обезбеђује висок квалитет шавова.

Вруће формирање, након чега следи трчање и чишћење, омогућава производњу висококвалитетних цеви које се не могу визуелно разликовати од чврсто ваљаних.

Савет: ако постоји приручник за заваривање металних метала сопственим рукама, а у присуству апарата за заваривање, операција је прилично приступачна у завичајним условима. Али да бисте савладали аргонско заваривање нерђајућег челика без интелигентног ментора и посебне опреме, пропустићете.

Легирани метали и нерђајући челик су класификовани према посебним регулаторним документима. Традиционално се користи ГОСТ 9941 81 за електричне заварене нерђајуће цеви, према којима се сертификација производа врши практично на целој територији бившег синдиката.

Важно: заједно са горенаведеним регулаторним документом, постоји и ГОСТ 9940 81 за нерђајуће електро заварене цеви. Овај стандард регулише квалитет беспрекорног дизајна. Шев у њима "ваља" на врелим формирним млиновима и није видно видљив.

Неколико речи о тежини

Подаци као што је тежина електрично заварене цеви важни су приликом куповине и транспорта овог производа. Поред тога, већина трговинских организација специјализованих за продају овог производа ослобађа га тежином.

У било ком документу, означава се тежина од 1 метра електрофузионе цеви. Ова нумеричка вредност омогућава у кратком временском периоду да израчуна укупну масу целокупне серије роба или оптерећења на носећим структурама током инсталације.

У пратећој документацији за робу увек навести ове податке. Тежина сваког производа зависи од густине легуре из којег је израђена, геометрије пресека и дебљине зида.

Најлакши начин за израчунавање сада је коришћење посебних програма, онлине калкулатора, који ће брзо дати резултат. Али, ако нису на располагању, онда можете користити асортиманске табеле за овај производ, који се могу наћи у одговарајућем ГОСТ-у. Ако производи нису стандардни, онда се узима параметар који је најближи жељеном.

Ако је ситуација смртоносна и немате приступа било ГОСТ-у или Интернету, онда можете користити математичке формуле. Дакле, за израчунавање тежине цилиндричних производа, користи се формула, где је тежина (?) 3,14 * (Д-Т) * Т * Л * П.

Где је Д спољни пречник (м); Т је дебљина зида (м); Л је дужина (м); П је густина легуре (кг / м?), Просечна густина метала је 7850 кг / м?.

За специјализоване производе запремина материјала израчунава се помоћу формуле В = А * Б * Л. Где је В волумен (м?); А и Б су дужине страница (м); Л је дужина производа; помножујући А према Б, добићемо површину попречног пресека. Дозвољена грешка израчунавања је 12%.

Видео у овом чланку даје додатни материјал на тему.

Закључак

Опсег електро заварених цеви је веома широк, али запамтите да свака серија, а понекад и сваки производ мора имати сертификат квалитета. Инспектор Одељења за контролу квалитета с властитим рукама, користећи специјалну опрему, треба да провере усаглашеност са регулаторним документима и да потврди квалитет робе (погледати и чланак Цеви без притиска - проучавамо све врсте и њихове карактеристике).
