Фитинги за металне цеви: повезати делове на различите начине

Фитинги за цеви од метала и полимера, као и дијелови за склапање комуникација направљених само од металних елемената, могу бити веома различити. У овом случају, разлике леже у материјалу од кога су направљени конектори и у њиховом дизајну.

У наставку погледамо главне типове делова, обраћајући пажњу на њихове снаге и слабости.

Од чега су направљени?

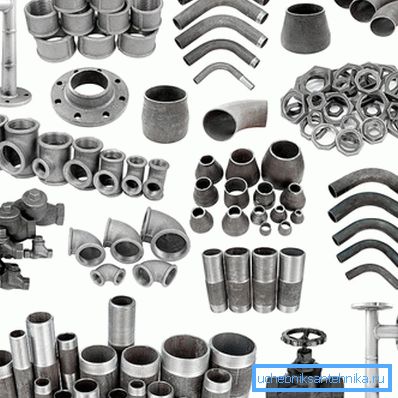

Преглед опсега фитинга почиње са анализом материјала који се користе за њихову производњу. По правилу, делови за повезивање метала поклапају се са металом који се користи за постављање комуникације цеви, али постоје изузеци.

Најчешће се користе за производњу цевних конектора:

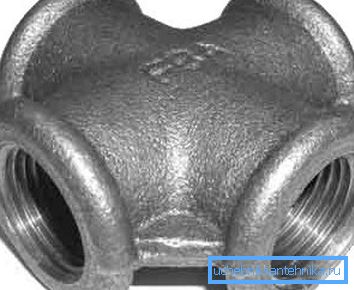

• Ливено гвожђе. Материјал је отпоран на напоне и хемијске утјецаје, издржава висок притисак. Већина модела од ливеног гвожђа обезбеђују навојну везу, али такође можете пронаћи и спојнице које захтевају додатно заптивање са цементним малтером, заптивним материјалима или чак оловом. Недостатак ливеног фитинга је велика маса и висока цена.

• Челик Користи се на истом месту као ливно гвожђе, које је мање крхка због веће еластичности. За разлику од ливеног гвожђа, челичне арматуре су раније пропале јер су више подложне корозији (укључујући електрохемијску).

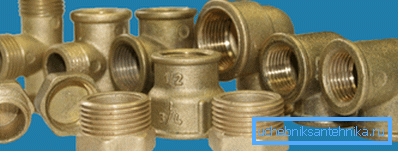

• Брасс. Добра опција у смислу поузданости, трајности и перформанси. Месингани фитинги могу се користити за уређење металних цјевовода, као и приликом инсталације пластичних комуникација.

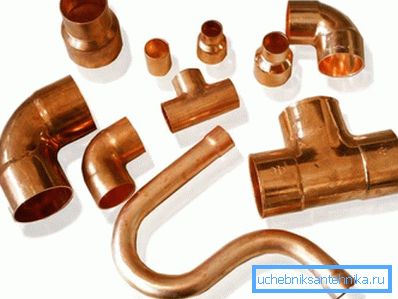

• Бакар. Такви делови ће бити најскупљи, али истовремено пружају најпоузданије и трајније прикључке цеви. Најчешће се користе у системима за грејање, али могу бити укључени у монтажу водоводних цеви у приватним кућама и комерцијалним организацијама.

Обрати пажњу! Бакар и месинг се ријетко користе за постављање комуникације са трупама.

Поред тога, приликом уређивања система за снабдевање водом на бази метално-пластичних цеви користе се и прикључци од технополимера са металним (челичним или месинганим) уметцима.

Варијанте дизајна

За заваривање или лемљење

Ако су материјали мање или више јасни, покушајте да разумете конфигурације.

Најједноставније су конектори за које се користи заваривање или (у случају дијелова бакра / месинга) лемљење.

• Заварени прикључак представља фрагмент цеви одређене конфигурације. По правилу, његов пречник одговара пречнику прикључених цевовода, што омогућава заваривање ивица производа од краја до краја.
• Апсолутна већина заварених фитинга направљена је од "црног" челика. У овом случају, завар се добија довољно поуздан да издржи највиши могући притисак.

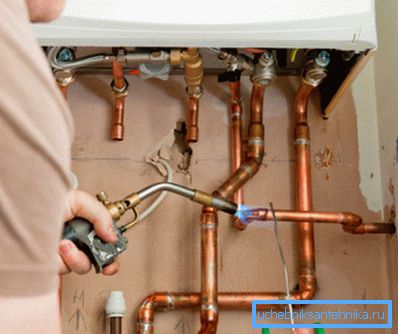

• Производи бакра и месинга се производе за које се наноси лемљење. Њихова конфигурација обезбеђује присуство утичнице за уградњу цијеви, а минимална празнина за пуњење помоћу леме мора остати.

Обрати пажњу! Цеви за заваривање и лемљење су сложене технологије које захтевају дугорочни развој. Дакле, текстуална упутства и видео објашњења треба темељно проучити и најбоље од свега под водством искусног мајстора.

Под нитима

Навојни делови су међу најчешћим. Могу се направити из било ког од горе наведених материјала, али примат у овом сегменту сигурно држи челик и месинг.

Следеће је типично за навојне везе:

• Најчешће, такви делови се користе за спајање цеви пречника 50 мм или мање. Са дужим обимом, навој не може обезбедити потребну затегнутост.
• За постављање колена, крила или укрштања, потребно је имати навој не само на прикључку, већ и на цеви. У неким случајевима сечење се мора вршити независно уз помоћ специјалних алата - умре.

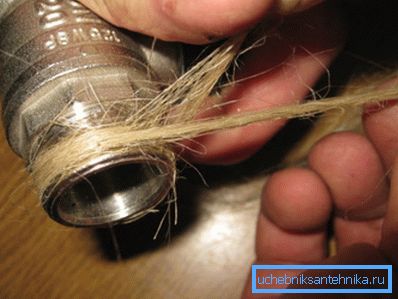

• Понекад прикључци захтевају додатну сабијање. У ту сврху, на споју се прави спирало синтетичке (полимерне траке) или природних (трака и аналога).

Савјет! Почетници често погрешно размишљају да је снажнији тхреад затегнут, чвршћи ће спој бити. Заправо, са прекомерним напором, постоји ризик од "вуче", прекидања нити и гарантованог цурења.

Испод прирубнице

За монтажу делова пречника веће од 50 мм користе се прирубнице за цеви.

Пример таквог уградње приказан је на слици у овом одељку.

• По правилу, ови производи се бирају под пресеком цевовода. Такође, понекад прирубнички спојеви се заварују директно на цеви, али у овом случају поузданост склопа је значајно смањена.
• За заптивање на месту контакта може се поставити заптивка еластичног материјала. У овом случају, спој два цијеви захтијева периодично одржавање како би замијенио истрошени дио.

• Предност прирубничких фитинга је чињеница да се могу користити за уградњу затворених вентила, различитих сензора, вентила итд. На цевоводе великог пречника.

Цримпед

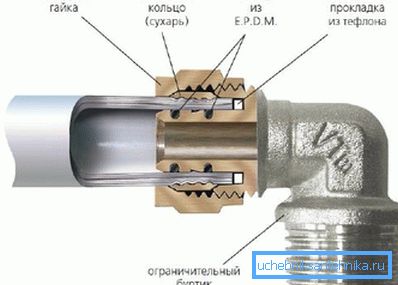

Релативно недавно су коришћени тзв. Компресиони фитинги за повезивање металних цеви.

Њихов принцип рада је готово идентичан оном који се користи приликом употребе компресионог фитинга за пластичну цев:

• Натезна капица од метала (челик или месинг) је постављена на навој.
• Приликом завртања навртке, притиска се посебним заптивачем од еластичног материјала или танког метала до интерфејса.

Обрати пажњу! Употреба гумених или полимерних подлога намеће ограничење на температурне услове у којима се систем може користити: максимално загревање је 95⁰Ц.

• Истовремено, захваљујући притиску, осигурана је тишина за функционисање система.
• Неке компаније производе универзалне моделе таквих уређаја, који су једнако добро погодни за челичне и пластичне цеви.

Производи овог типа обично се користе у уређењу система водоснабдевања. Главна предност у овом случају је значајна добит у времену: цев се ставља у фиксирање без навоја, што у великој мјери олакшава наш рад.

Са друге стране, таква схема инсталације има своје недостатке. На пример, уз озбиљне напоре, цев се једноставно може извући, поготово ако је теснило донекле скривено и изгубило еластичност. Наравно, такав вектор силе није атипичан за цевоводе, али је неопходно памтити ову особину!

Закључак

Сакупљање металних комуникација сопственим рукама, морамо одабрати не само цеви саме, већ и делове који ће их користити за прикључивање. Због тога је важно, пре почетка рада, да се упознате са читавим распоном расположивих делова и да изаберете оне који ће највише одговарати постављеним задацима, нашим захтјевима и финансијским могућностима.

Детаљнији приказ горе описаних производа може се наћи на видео снимку у овом чланку.
