Грејни кабл за одвод

21-10-2018

Цеви

У зиму се често појављује залеђивање крова, и топи се вода топи и замрзава како би се формирале висилице. Али то не само да угрожава несреће, вода замрзнута у олуку може га уништити, јер се вода шири када се замрзне. Немојте се изненадити ако видите на хладно зимско јутро да је ваш дренажни систем раскинут. У овом случају, неопходно је наставити поправку, а то ће, заузврат, довести до непредвиђених отпада.

Пре почетка хладног зимског периода, треба водити рачуна да се такве невоље не појаве. Али шта се може учинити тако да се течност у системима за одводњавање не замрзава и не формирају чуче? Мораћемо да организујемо одвод гријања. Ово не само да ће га држати нетакнуто, већ и заштитити вас и ваше домаћинство од несрећа. Ово ће вам помоћи грејање кабла за одводњавање. Хајде да сазнамо који је кабл за одвод боље изабрати и како можете гријати цео систем својим рукама.

Одакле се појављују мрази и леденице

Одакле долази лед на крову, јер у зимском времену не кише, а нико не пролази изнад воде на кров. Два фактора утичу на формирање мраза.

Температурна разлика дан и ноћ. Посебно овај фактор има свој ефекат у раном периоду пролећа, када током дана снијег утиче на топлоту сунца, а он се топи на крову, који постепено прелије у систем одводњавања воде. Са почетком ноћи, температура ваздуха се мења, достижећи тачку испод нуле, због чега се талог вода почиње замрзавати. Овако се ствара лед у олукама и цевима. Исто важи и за кровни надворешни део, када се сидрење виси од ње. Савјетујте да цијели дизајн одвода није дизајниран да издржи додатну тежину. Ако се не пробије у одређеном дијелу експанзије, може се лако сломити, неспособан да поднесе тежину леда. У том случају, морате га потпуно променити.

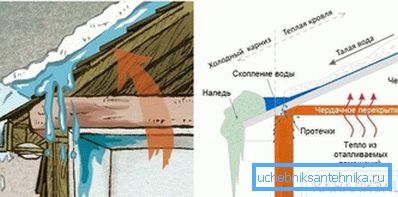

Ефекат "топлог крова". Често, програмери праве кровове или топли поткровље. Ако је кров слабо изолован, може доћи до губитка топлоте. Испоставља се да чак и зими, када је температура испод нуле, снег почиње да се топи, с обзиром да се простор загрева и, иако мало, покрива кровни поклопац. Па, онда је шема једнака као у првом случају: када се спушта, вода се хлади, а затим поново смрзава. Последице су исте. Али у овом случају инсталација грејног кабла у дренажне цеви не елиминише сам проблем, већ само последице: формирање леда и леденица. Боље је, наравно, да реши сам проблем, а не симптом, загревањем крова.

Да би спријечили кров грејања у зимском периоду, стручњаци саветују прављење тзв. Хладног крова када се вентилисани поткровље не загреје унутра. Још једна ствар је да правилно изведете кровну торту, где је изолација изабрана довољно дебљине и постоји вентилациони отвор. Ипак, није 100% гаранција да ће се проблем у потпуности ријешити. За поузданост, боље је извршити грејање дренажног система. Али поставља се питање, који кабел је боље изабрати?

Избор грејног кабла

Како би се спријечило стварање мраза на надвишењима и у систему одводњавања, користе се гријачи каблови, који данас постају све популарнији. Али како одабрати такав кабл тако да он ефикасно обавља свој задатак и економичан је? За почетак треба напоменути да на тржишту постоје два типа грејача који су погодни за грејање одвода:

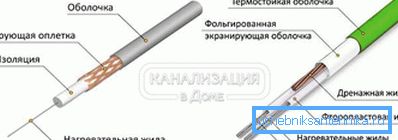

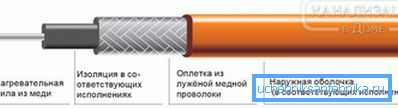

Отпоран кабел. Изгледа као једноставан кабл, који се састоји од металног проводника прекривеног изолацијом. Посебност кабла је да има константан отпор, сталну температуру грејања током рада и константну снагу. Грејање елемента се јавља повезивањем кабла у затворено коло струје, односно, ради на излазу.

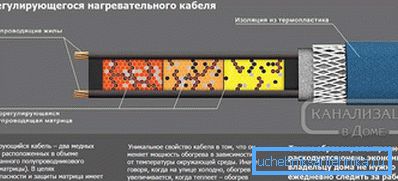

Саморегулацијски кабал. Овај тип има велики потенцијал за загревање крова надземног и система одводњавања воде. То је више технолошка него отпорна и састоји се од матрице (саморегулирајућег елемента за грејање), унутрашњих и спољашњих изолационих шкољки и заштитне плетенице. Посебност таквог кабла је да матрица реагује на температуру околине, а када се температура спушта или повећава, мења степен њеног загревања.

Приликом избора кабла за грејање, морате узети у обзир специфичности рада, јер ће то утицати спољашње окружење и негативне температуре. Обратите пажњу на спољашњу полимерну шкољку производа задржава своју чврстоћу и чврстоћу у различитим условима. Каблови треба да имају следеће карактеристике:

Радити на високој влажности. Утицај влаге, која ће увек бити присутна, не би требало да утиче на перформансе целог система грејања. Морате пажљиво изолирати кабловске везе како бисте били сигурни да су чврсти.
Висока механичка снага. Важан индикатор, јер ће спољни заштитни плашт бити подложан различитим спољним утицајима: то је велика тежина снежног покривача, града, птица који желе да жичу кабл итд. Шака мора да издржи сва оптерећења, чувајући њен интегритет.

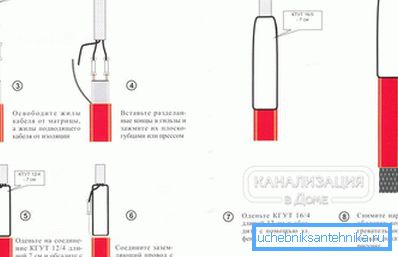

Правила за инсталацију саморегулирајућег кабла

Свака од два типа каблова може ефикасно извршити загријавање одвода и надстрешница крова, јер свака од њих има своје карактеристике, предности и мане. Да бисмо олакшали задатак избора производа, размотримо ове карактеристике.

Отпорно или саморегулативно

Принцип рада резистивних модела је да када се укључи, електрична енергија се претвара у термичку енергију. Главна разлика таквих каблова је њихова приступачна цена и поузданост током рада. Чињеница је да је дизајн кабла прилично једноставан. Постоје модели с једним језгром - нижа снага и јака - са повећаном снагом. Најчешће, ови проводници су направљени од бакарне жице. Међутим, тако да током рада не изазива електромагнетно зрачење, обезбеђује се посебна заштитна шкољка. Такође врши функцију уземљења жице. За заштиту жица од спољних утицаја и спречавање кратких спојева обезбеђен је спољашњи полимерни омотач.

Због чврстоће струје која пролази кроз проводнике, површина кабла се загрева, због чега даје топлоту спољашњем окружењу, у нашем случају, на падобрану и надстрешницу крова како би се таложио снег. Такође размислимо о неким карактеристикама рада ових грејача:

Максимална дужина таквог кабла је око 200 м.
Резање кабла, поново га повезује, је забрањено, јер то може утицати на његове перформансе. Препоручљиво је да унапред обавите све калкулације, сазнате укупни снимак који вам је потребан и изаберите оптималну дужину кабла.
При куповини је много ефикасније купити комплетан сет истовремено, у којем не постоји само кабл, већ и управљачки уређаји и причвршћивање.

Ови каблови имају неке значајне недостатке. Једна од њих је висока потрошња електричне енергије која ће утицати на рачуне за комуналне услуге. Да би се обезбедило добро грејање, потребни су модели чија номинална снага износи од 100 до 180 В / м. Још један значајан недостатак је то што се услови у којима се могу наћи различити дијелови кабла разликују. Нека област може бити у ваздуху, друга испод листја, трећа под снегом, итд. Али препрека је да је пренос топлоте са целог кабла исти. Стога, да бисте растерили снег, потребна вам је одређена количина топлоте, која ће бити изгубљена у другим подручјима која не захтевају такво загревање. Испоставља се да грејање крова и одвода, носите неке губитке и грејање је неефикасно.

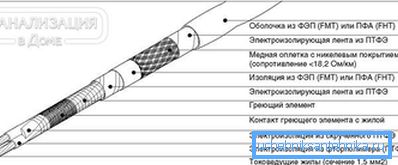

Алтернатива је врста таквих каблова са зоналним загревањем кабла. Захваљујући функцијама дизајна, грејање кабла се не појављује на површини, већ само у одређеним подручјима. Друго решење је избор каблова различитих отпорности.

Савјет! Просечна цена таквих производа углавном зависи од њихове конфигурације и моћи. На пример, најчешћи кабл без додатне опреме може се купити за 100 рубаља по 1 м.

Потпуно друга ствар је саморегулациони кабл. Ова опција је много економичнија и профитабилнија. Идеалан је за грејање одвода, с обзиром на то да је главна предност кабла да троши мање енергије и регулише снагу струје, у зависности од температуре околине. Такође се састоји од двије проводне жице, стварајући отпорни ефекат. Само ове жице повезују посебна матрица, која реагује на температурне флуктуације. Што је температура нижа, то се више загрева кабел, и обрнуто.

Но, постоји једна значајна нијанса која се односи на загревање одвода са овим каблом. Главни недостатак таквих каблова је њихов висок трошак, тако да је инсталирање таквог кабла за одводе веома скупо. Зашто Зато што ће зими температура околине увек пасти испод нуле. Испоставља се да ће се кабел максимално сналазити око сат времена, а практично неће бити могућности за саморегулацију. Као резултат тога, у погледу функционалности, ефикасност таквог кабла се своди на традиционални отпорни кабел, али сте га платили само неколико пута скупље.

Ипак, ово се може исправити ако додатно купите јединицу за подешавање јачине улазне струје. Ако укључите такву јединицу помоћу температурног сензора, онда можете сами да подесите енергију грејања, зависно од температуре спољашњег ваздуха, што вам даје посебне могућности.

Карактеристике саморегулирајућег кабла:

велика вриједност. Средњи модели чија је снага 15 В / м. ће вас коштати од 210 рубаља за 1 тп;
сигурност и поузданост;
економија и једноставност;
Временом ће се полимерни уметак разбити, јер има одређени број радних циклуса. Након тога, степен струјне проводљивости значајно ће се смањити.

Узимајући у обзир све горе наведене факторе, можете одлучити који грејни кабл би волео. Све зависи од вас и ваше жеље. Професионалци препоручују комбиновање саморегулирајућих каблова са отпорним, а онда ће се повећати ефикасност и квалитет грејања. На пример, отпорни каблови се могу користити у дијелу крова, који имају константну температуру и ефикасно загревају надувавање од снега и леда. Међутим, само-регулациони каблови могу се монтирати у систем за одвод у олуке.

Савјет! Ако говоримо о прорачуну потрошње енергије и потрошње каблова, онда је за отпорне моделе најбоља опција производи чија је снага 18-22 В / м. При избору саморегулирајућих каблова обратите пажњу на моделе 15-30 В / м.

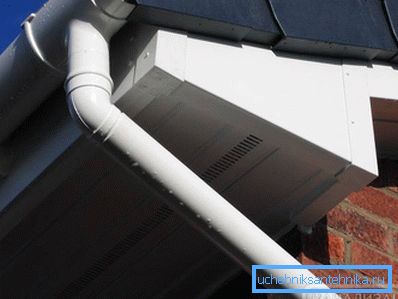

Савјет! Размотрите чињеницу да ако је ваш систем за одводњавање направљен од полимерних материјала, максимална снага таквих каблова је 17 В / м. и не више. У супротном, постоји ризик да се одвод може оштетити због прекомерне топлоте.

Све што треба да урадите је да израчунате праву количину материјала и купите је у продавници.

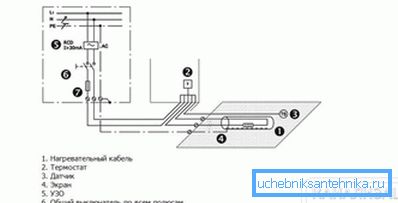

Компоненте система грејања за одводњавање

Требало би да знате да, поред директног грејања каблова, систем грејања укључује и друге компоненте:

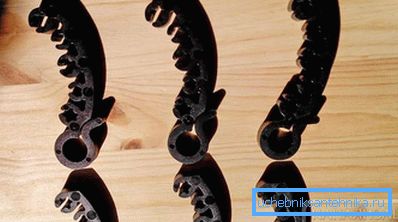

Причвршћивачи за причвршћивање каблова на месту.
Контролна табла Овај уређај укључује: трофазни прекидач, заштитни уређај за искључивање система са осетљивошћу од 30 мА, четворополни контактор, једнополни прекидач за сваку фазу, прекидач за круг термостата и алармну лампу.
Компоненте дистрибуционих мрежа: каблови за напајање који напајају грејне каблове, сигналне каблове који повезују сензоре термостата са контролним панелом, кутије за ожичење и спојнице како би се осигурало стезање свих прикључака.

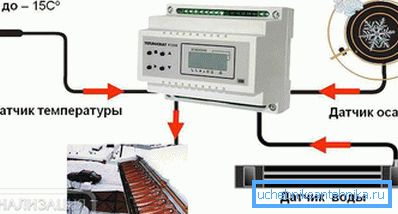

Термостат Да би регулисали рад целокупног кабловског система за грејање, можете користити два типа уређаја: директни термостат, који управља системом у датом температурном подручју и метеоролошку станицу. Разлика у временској станици је да поред постављеног температурног опсега може контролисати присуство падавина и његово топљење на крову. У свом саставу нема само сензора температуре, већ и сензора влажности. Неки модели имају и сензор влажности и сензор температуре унутар.

Ствар је у томе што када се у кабловском систему користи конвенционални термостат, мораћете да пратите ситуацију: ако је падавина на крову, покрените систем ручно, а ако не, искључите га. Захваљујући метеоролошкој станици, читав процес рада може се лако аутоматизовати и уређај се може одложити да се искључи. Али ипак, ако говоримо о цени, профитабилније је купити термостат и радити све радове ручно. Сада да научимо како да лично монтирамо такав систем.

Технологија уградње система грејања

Да започнемо, да видимо у које зоне треба поставити грејне каблове за систем за одвод воде. То су углавном места на којима се истопљена вода и области где се ствара мраз. Која су та места:

Олуци. Обавезно је поставити грејне каблове у канале у једном или више филамента по цијелој дужини.

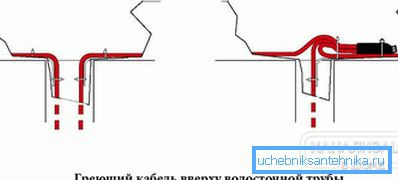

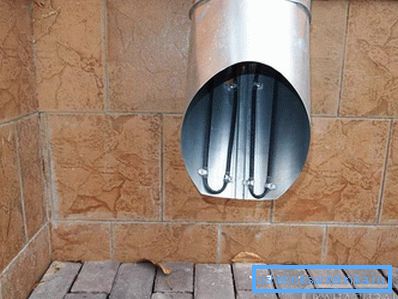

Дренажне цеви, издувне гасове од олука. Осим тога, неопходно је ојачати кратер и излаз цеви, гдје се лед најчешће формира. Обично су две цеви кабла постављене у саму цев.
Ендова кровови. Кабл је постављен и спуштен. Дужина је изабрана најмање 1 м од почетка надвишења, али се препоручује то за 2/3 укупне дужине долине.

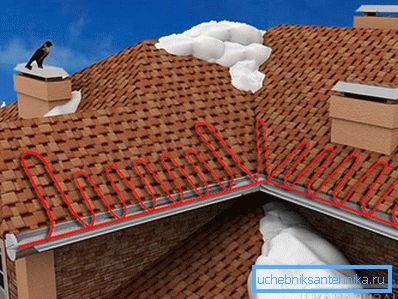

Како би се спријечило стварање леденица и леда на стречима крова, жице се убацују методом "змије". Ова шема обухвата постављање грејног кабла дуж ивице корпуса. Треба имати на уму да на тврдим површинама корак змије зависи од мноштва шара и меких кровова, у зависности од снаге коју кабл даје по квадратном метру. Висина таквог троугла се бира тако да се на површини која се загреје не ствара хладна зона. У супротном, на таквим местима може се појавити лед.
Капелник на линији раздвајања течности. Потребно је причвршћити једну или двије нити, у зависности од величине и дизајна капања.

А сад да детаљно погледамо како опремити дренажу система грејања каблова. Морате инсталирати систем у складу са следећим правилима:

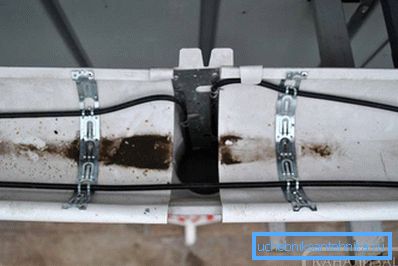

Да бисте поправили грејни кабл у олуци, користите специјалну монтажну траку. Траке траке, постављене преко њих, чврсто држе кабал на олуку. Корак за монтирање траке за различите каблове је другачији. На пример, саморегулирајући кабл мора бити фиксиран у корацима од 50 цм, а отпорни кабл од 25 цм. Трака је причвршћена на шоферу са заковицама, а како би се не прекинуло стезање, ова мјеста се третирају са заптивним материјалом.
У одводним цевима, каблови су причвршћени помоћу монтажне траке или цијеви за топлотно сакупљање. У случају када је висина цеви већа од 6 м, препоручује се да се кабл додатно повеже са металним каблом у изолационом плашту како би се читаво оптерећење пребацило на њега.
У левак и на крају цеви, грејни каблови су причвршћени користећи исту монтажну траку са заковицама.

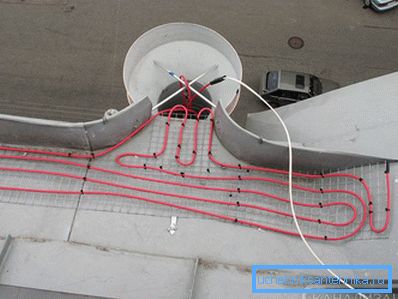

У материјалу за кровове, кабл мора бити причвршћен монтажном траком на заптивном материјалу. Постоји још једна могућност: у меканом крову, причвршћивање долази због посебних СЛТ-Ц клипова, који су причвршћени вијцима или ноктима на кров. Али постоји могућност да кров почиње да цурења, тако да све мора бити запечаћено силиконским заптивачем. У металном крову такви клипови су причвршћени за ребра.
Пре фиксирања елемената система грејања, морате проверити све инсталационе локације. Не би требало да буду страни предмети, оштре ивице могу оштетити кабал.
Одељак каблова треба проверити како би се ускладила зона грејања.
Ако се током теста испоставља да је кабл предугачак или недовољно дужине, секцију мора бити исечено, уклоњено или додато, пригушено, проширено и осигурано.
После тога, потребно је монтирати монтажне кутије, покренути их и израчунати отпор изолације на секцијама.
Следећа је постављање сензора термостата, постављени су каблови за напајање и сигнале.
Следећа фаза је инсталација контролне табле.
Сада је отпор мерен, а звонови за напајање и сигнал звоне.
За поузданост, потребно је провјерити да ли уређај за заштиту искључује.
После тога остаје само да подесите термостат на жељени температурни опсег и изводите пробни рад целог система.

То је све, сада се загријава и одвод крова се загрева, што ће вам омогућити да ријешите проблем замрзавања воде на овим местима, као и формирање снијега и леденица. Будите пажљиви да радите све на висини. Користите поуздану косу или скеле.

Видео

Како инсталирати кабл ПТЦ за загревање одвода, погледајте у видео запису:
