Грејни кабл за цеви: 3 врсте уређаја за активно грејање и

Кабел за грејање воде за цеви може бити одлично решење у ситуацији када је неопходно заштитити њихов садржај од излагања на ниским температурама. Наравно, рад таквих система захтева прилично велике количине електричне енергије, али у неким случајевима такви трошкови су прилично оправдани.

Да бисте могли да се крећете у свим разноврсним кабловским производима и правилно примените изабране моделе, у следећим одељцима ћемо вам пружити најрелевантније информације о овој теми.

Заштита од хладне цеви

Постављање цевовода на отвореном и у неогревеним просторијама (у поткровља, подрума, итд.) Морају бити праћене мјерама за заштиту од ниских температура. Чињеница је да се у хладној течности замрзне течност, а то може довести до потпуног или дјеломичног блокирања цијеви, а понекад и до његовог руптуре.

Да би се спријечили овакви проблеми обично се користе на сљедеће начине:

• Можете поставити цеви испод замрзавања. По правилу, у зони залеђене на дубини од око 1,5 м, позитивна температура се одржава чак иу тешким мразима, тако да нема потребе да бринете о замрзавању воде.

Обрати пажњу! У сјеверним регионима цеви морају бити сахрањене много јаче, ау зони пермафроста ова метода генерално није примјењива.

• Са отвореним полагањем, као и постављањем на плиткој дубини комуникације обрађује изолацијске материјале. Најчешће се користе стаклена вуна или покривке од минералне вуне, али су недавно постале популарне и пене полистиренске конструкције.
• На крају, на површини цевовода (или унутар ње) може се инсталирати посебан кабел који гарантује заштиту од смрзавања.. Са пролазом струје, овај кабл се загрева, дајући значајан дио топлоте цеви и њеном садржају.

Упркос довољној сложености у имплементацији и високим трошковима, трећа метода је најефикаснија. Због тога се користе цевоводи за грејање каблова гдје се повећавају захтјеви за стабилност водовода и канализације.

Типови каблова

Отпорно

Најједноставнији систем који се користи за одржавање оптималне температуре цевовода је отпорни кабл.

Његов дизајн укључује следеће елементе:

• Нихром слободан проводник са фиксним отпором. Са пролазом струје се загрева, будући да је главни извор топлоте.

Обрати пажњу! У зависности од броја таквих проводника, разликују се једножилни и двожилни модели.

• Изолација фотополимера која штити проводник из кола и обезбеђује пренос топлоте на плетиву.
• Плетеница израђена од бакарне жице која врши функцију једнаке дистрибуције изабране проводне стамбене топлине. То може бити заштитни слој.
• Спољашња изолација са добром топлотном проводношћу. Спречава корозију бакарних и ницхроме делова, поуздано их заштити од влаге и временских утицаја.

Кључна карактеристика отпорног кабла је да се укључи и искључи помоћу одвојеног термостата. Функције овог уређаја регулишу се у аутоматском режиму према очитавању инсталираних температурних сензора.

Присуство термостатских и температурних индикатора чини систем веома рањивим. Када је бар један од ових чворова искључен или неуспјех, кабл иде у континуирани радни режим, и као резултат тога брзо не успије због прегријавања.

Саморегулирајуће

Горе описани недостаци су лишени саморегулационих система за грејање цеви:

• Као и код отпорних каблова, извор грејања су проводне жице нихрома или сличних легура.
• Вене су постављене у изолацијске канале полимера са високом топлотном проводношћу.
• Полупроводничка матрица се налази између канала, у зависности од температуре: што се више загреје, у њему се формирају мање проводне стазе.
• Стога, подешавање кабла се врши аутоматски: када се цев хлади, матрица интензивно врши струју, а проводници загревају више. Што је температура већа, ниже ће бити карактеристике проводника кабла, тако да се ризик прегријавања и топљења проводника минимизира.

Обрати пажњу! Додатни пол таквог система је одсуство термостата и сензора.

Кључни недостатак саморегулационих грејача је њихова релативно висока цена (око 200 рубаља по линеарном метру). Међутим, поузданост система обично компензује такве трошкове.

Интерно

Одвојена група уређаја састоји се од унутрашњих каблова.

За разлику од популарних спољашњих, они се монтирају директно у шупљину цеви, а карактеришу их много већа ефикасност због минимизирања топлотних губитака.

• Као главни извор топлоте, посебан саморегулаторни грејни кабл се обично користи за уградњу унутар цеви. Такви модели су опремљени са густој изолацијом са добрим влажним особинама, што им омогућава да заштите металне проводнике и умру из кола.
• Отпорни модели се такође могу користити за унутрашњу инсталацију, али ово је изузетак пре него правило.
• Поред самог кабла, специјалне спојнице и жлезде за уградњу на гасоводу обично су укључене у комплет за грејање.
• Уређај се напаја из 220В мреже. Понекад инструкција препоручује повезивање проводника кроз непрекидно напајање како би их одржавали у радном стању током нестанка електричне енергије.

Технике инсталације

Спољашња инсталација

И спољашњи и унутрашњи проводници могу се уградити ручно.

Заправо, инсталација не представља посебне проблеме - једноставно морате пратити нека једноставна правила:

• За приватне куће изабрали смо модел снаге од 30 до 60 В / м - у зони залеђа, једноставно више није потребно.
• Цев очистите од прљавштине, прашине и рђе. За најефикаснији пренос топлоте, потребно је проводник чврсто држати метала или пластике.

Савјет! Ако се полимерни цевовод загрева, пре постављања елемената за пренос топлоте, цев треба завити спиралним материјалом. Тако ће се топлота дистрибуирати равномерније, а ризик од топљења ПВЦ-а или полипропилена ће бити сведен на минимум.

• Кабл постављамо дуж цеви (са равном или таласастом линијом) или одвојимо вретену од ње у корацима до 40 цм. Када користимо отпорне моделе, у сваком случају не дозвољавамо проводницима да се пресецају: они ће врло брзо удисати на контактној тачки.
• Сваких 20 цм причвршћујемо проводник помоћу метализиране адхезивне траке или посебног топлотно отпорног завоја.
• Да би се смањио губитак топлоте, лепкамо кабел на врху алуминијумском траком на основи полимера, након чега се прекривамо топлотом изолацијом.

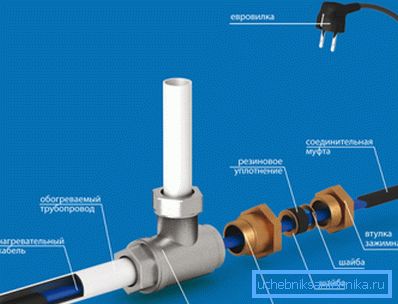

Унутрашња инсталација

Унутрашња инсталација је нешто компликованија:

• Изаберемо модел чија дужина одговара дужини сегмента сегмената цијеви. Овде је неопходно узети у обзир да проводник не би требао пролазити кроз вентиле, а планирају инсталацију са овом чињеницом на уму.

Савјет! Такви системи се могу користити само код цевовода са унутрашњим пречником од 20 мм и више.

• Склонили смо подметач одговарајућег попречног пресека у цев на улазној тачки кабла.
• Проводник уводимо у цев, уверавамо да је грејни део потпуно сакривен у лумену.
• Фиксирајте уређај у чај помоћу приложених фитинга и адаптера.
• Прикључујемо грејач на мрежу користећи утикач или разводну плочу.

Ако је коришћен саморегулациони кабл, пробна вожња се може извршити у било којој ситуацији. Али пожељно је тестирати отпорне моделе и користити их само када напуните све цеви водом, иначе се ризик од прегревања значајно повећава.

Закључак

Примењујући грејни кабл за цеви (како се то понекад назива и грејни кабл), спречавамо зиму замрзавање воде. А то значи да ни смањење притиска, нити потреси водоснабдевања и канализације неће бити страшни за нас чак и код најтежих мраза. Можете сазнати више о принципу рада и начину инсталације описаних уређаја у видео запису у овом чланку.
