Грејни колектор: намјена, предности и уградња

Колектор за грејање је главни чвор сијаличног система гријања, што је једно од најнапреднијих и најспособнијих рјешења данас. Причаћемо о главним структурним карактеристикама колектора за загријавање, разматрамо врсте чешљака и дајте бројне савјете који ће вам помоћи да инсталирате колектор за грејање својим рукама.

Систем за грејање колектора

Узмите у обзир колектор за грејање у комбинацији са разматрањем радијалног распореда расхладног средства, тако да ћете лакше разумјети његове главне функције и предности.

Као што знате, постоје три главне врсте цјевовода:

1. Један дизајн цеви. Овде су радијатори повезани у низу, односно, расхладна течност се испоручује до првог уређаја, затим пролази кроз батерију и улази у следећу, постепено пролази цијели склоп и враћа се у котао. Очигледно је да се након сваког радијатора вода хлади и да се батерије загревају неједнако;
2. Двоцевна шема. Ово решење обезбеђује снабдевање водом кроз једну цев, а излаз на други, односно, склоп се састоји од две линије, између којих су радијатори повезани паралелно. Ова схема вам омогућава да равномјерније загријате уређаје;
3. Обрасци снопа. Хлађење се испоручује у дистрибутивну јединицу (колектор система за грејање), одакле долази до сваког радијатора кроз засебну цев, а затим се враћа кроз повратне цеви, сакупља се с чешаљ и улази у котао. Тако је могуће постићи најједначенију дистрибуцију топлоте у просторији.

Обрати пажњу! Као што видите, у радијалној шеми постоје много кругова, по један за сваку батерију. Због тога је за нормалан рад система потребан циркулациона пумпа која може обезбедити потребне параметре притиска и брзине циркулације течности за хлађење.

Шема греда омогућава загревање сваког појединачног радијатора што је равномерније могуће, осим тога, омогућава подешавање интензитета напајања топлоте на сваку батерију.

Такође у овој шеми, можете искључити било који уређај без промјене рада читавог система, а у високим зградама можете искључити читаве подове без прекидања протока хладњака на друге дијелове зграде.

Да би се ови предности применили, користе се колектори грејања, који су укључени у дистрибутивни чвор у облику пар уређаја - крмача за поврат и повратак. Затварање вентила колектора грејања, вентила за ваздух и одводнике, мерача протока и термостатских глава омогућава аутоматско регулисање температурних услова на сваком појединачном уређају за грејање.

Обрати пажњу! Најчешће, таква ожичења се користе у изградњи система грејања приватних кућа и викендица, али се ова шема може примијенити иу стану са централизованим преносом топлоте. Треба запамтити да се цев најбоље изводи испод пода.

Још једна предност радијалног изгледа је могућност сакривања цјевовода испод подлоге или у дебљини пода. Често ова карактеристика утиче на избор изгледа.

Такође не спомињем такав систем као "топли под". Овдје контуре нису повезани са радијаторима, већ се постављају на посебан начин у подној кошуљици како би се загрејали.

Једини значајан недостатак овог решења је висока цена материјала и рада.

Хеатинг цомб

Изградња

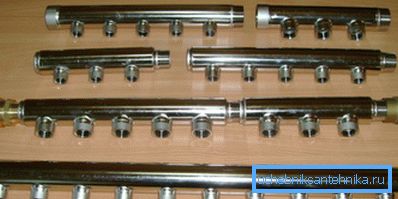

Чешњак је цевчица од 3 инча или три цетвртине, а рупе на цевима са навојем. Један крај је повезан са водоводном или одводном линијом, а други затворен са утикачем, одзрачним вентилом и / или славином за испуштање хладњака из система.

Временом ћете моћи да уклоните поклопац или славине и додате нове везе на чешаљ како бисте проширили систем грејања или повезали "топли под".

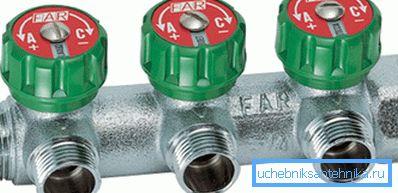

Поред тога, цев је опремљен са славинама за повезивање грејних цеви и утичница за монтажу регулационих вентила. По правилу, део испоруке је опремљен вентилом за мерење протока који регулишу проток и повратни део - са термичким главама, који измеравају температуру повратне воде и, ако је потребно, отварају или затварају мераче протока.

Обрати пажњу! Пипинг је могућ са једноставним подешавањем дизалица: у овом случају, контрола се врши ручно. Морају бити инсталиране дизалице, неопходне су за одвајање уређаја из мреже како би поправили или заменили неисправне делове.

У случају једноставног везивања са дизалицама, нису потребни прикључци за фитинге, тако да чешаљ може имати једноставнији облик. Различитости дизајна ће бити дискутоване у следећем поглављу.

Врсте

Постоје различити модели дистрибутера, који се разликују у комплетном сету траке, материјала, произвођача и дизајна. Могуће је и разлике у зависности од сврхе уређаја.

Најефикаснији и поуздани модели марке који су опремљени свим потребним уређајима и опремом.

Састав таквих производа може укључивати:

• Феед и повратни чешаљ. По правилу, од квалитетног месинга или нерђајућег челика;
• Циркулациона пумпа;
• Мерачи протока на дистрибутеру;
• Термостатске главе на сабирном чвору;
• Маиевски ваздушни вентил или славина за евакуацију ваздуха из система;
• Кран за испуштање расхладне течности;
• Манометар за контролу притиска;
• Брацкетс или други монтажни хардвер;
• Углови за повезивање жичаних цеви.

Обрати пажњу! Модели марака су састављени и опремљени са свим карактеристикама опреме и дизајном чешљака. По правилу, детаљи таквог система су дизајнирани једни за друге и најефикаснији су у овој међусобној конфигурацији.

Трошкови висококвалитетних скупова од водећих компанија могу да досегну 20-30 хиљада рубаља. Ако је ово прескупо за вас, можете користити једноставније и јефтиније уређаје.

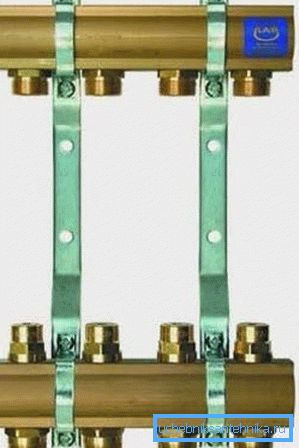

Мање сложена варијација је цев од инока од месинга са пола инчним жичним везама. Доводни део је опремљен само са утичницама, а на задњем чешаљку налазе се утичнице за уградњу термостата или мерача протока. Избор и уградња вентила мораће се самостално извршити.

Међутим, ово није најлакша опција, постоје и кинески производи:

Још јефтинији ће коштати модел са контролним вентилом произведеним у Кини. Постоје могући проблеми везани за погоршање заптивача и цурења у подручју склопа вентила. Замена заптивача је често тешка или немогућа због обликованог дизајна производа.

Такође можете пронаћи пластичне моделе вентила. Они се разликују по ниској цени и прилично добром квалитету, али њихова поузданост је упитна. Пошто још увек нема поузданих статистика и искуства са радом, време је да се каже о трајности.

Коначно, можете склопити склоп за дистрибуцију полипропилена тако што ћете додиривати цеви у ојачану цев од по инчу. Ово је најјефтинији и најлакши начин, али његова поузданост тежи негативним вриједностима, што омогућава да се овакво рјешење назове привременим.

Обрати пажњу! У случају ограниченог буџета, не би требало да уштедите при загревању, боље је смањити трошкове завршне обраде или унутрашњих ужитака, јер ће несрећа са цурењем воде проћи много више, а декорација ће пасти прва.

Скупштина

Инсталација колектора за грејање почиње инсталацијом матрица на конзолу. Затим одвијте утикаче и поставите вентил за одзрачивање и одводни вентил.

Затим уклањају поклопце из утичница и монтирају мераче протока за проток и постављају термостат на повратни ток. Ако пумпа није инсталирана на почетку, она је инсталирана.

Након тога, конзола се монтира на зид или у дистрибутивни ормар. Када је комплет монтиран и уграђен, прикључите цеви за радијацију или контуре топлог пода. На крају, главне цеви су спојене и систем је заварен помоћу посебне пумпе.

Обрати пажњу! Ова упутства нису коначна и могу се разликовати у зависности од употребљене опреме и конфигурације система.

Закључак

Грејање колектора је најпрогресивнији план гријања воде у собама. За његову примену користе се различити модели дистрибутера, од којих су најефикаснији брендирани европски производи са комплетним сетом. Видео ће вам помоћи да боље разумете ову тему.
