Губитак притиска у цевоводу

Одмах направите резерву да познавање ове теме може бити од интереса само онима који би желели да инсталирају систем за водоснабдијевање у свом дому сами. Извођач радова најпре треба узети у обзир да је губитак притиска у цевоводу индикатор падова притиска воде у систему, узимајући у обзир која би требало изабрати снагу пумпне пумпе.

Са чисто физичке тачке гледишта, ови губици се објашњавају чињеницом да када се течност помера дуж цевовода, одређени отпор је присутан његовој струји, чија величина зависи од таквих карактеристика цеви као:

• пречник радне цеви (са смањеним пречником, отпор се повећава);
• проток воде, са повећањем у којем се повећава отпор;
• квалитет површина цевовода у директном контакту са течностима.

Имајте на уму да чак и када се крећете по апсолутно директном цјевоводу, ток воде се подвргава некој инхибицији, а са повећањем његове укупне дужине, укупна отпорност на пролаз воде може бити врло значајна.

Страигхт сецтионс

Да бисте решили задатак пре вас, најлакши начин је кориштење посебних табела и формула за израчунавање помоћу којих можете директно добити све податке који су вам потребни. Имајте на уму да у овом тренутку се производи модерних полимера све више користе за постављање цјевовода за снабдевање.

Цеви израђене од ових материјала имају изванредне карактеристике перформанси, од којих можемо укључити:

• мала тежина и лакоћа инсталације;
• отпорност на корозивне ефекте;
• глаткоће структуре коришћеног материјала, обезбеђујући малу отпорност на проток воде.

У том смислу, када разматрамо податке о протоку флуида, изабрали смо пластичне цеви. У доњој таблици приказане су вредности губитка притиска за сваких 100 метара водовода. Штавише, притисак воде је назначен у различитим јединицама (у метрима колоне воде, као иу литрима у минути и секунди).

Савјет! Да бисте добили податке о челичним цевима, требало би да помножите вриједности наведене у табели за 1.5.

Рачунање локалног отпора

Поред линеарних губитака у цевоводу, могу бити и губици повезани са присуством такозваних "локалних отпорности", који укључују елементе развода и прилагођавања тока снаге (тачке, лактови, вентили, вентили итд.). Величина губитака у њима зависи од брзине протока воде и конфигурације самог елемента.

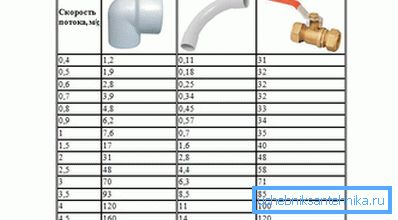

У доњој табели приказани су подаци о губицима притиска у најчешћим локалним отпорима (у центиметрима водене колоне):

Формуле за израчунавање

Да бисте израчунали количину тока воде, можете користити следећу формулу:

К = В? С,

где је под појмом "К" проток воде (у м3 / с), према "С" је површина попречног пресека цеви (у квадратним метрима), а "В" је брзина протока воде (у метрима у секунди). Можете израчунати површину попречног пресека користећи класичну формулу С =? Д2 / 4, где је Д пречник цеви који се користи у воду.

Након приближног израчунавања вредности жељене вредности, видећете да је губитак притиска на свим узорцима локалних отпорности само мали део укупних (укупних) губитака. Благо расте са повећаним протоком узрокованим сужавањем водног канала, када се кроз сужени део пролазе знатне количине воде.

Избегавајте повећање тока флуида у овом случају, можете врло лако. Да бисте то урадили, мораћете да изаберете цев са већим пречником за будући водовод, што ће вам омогућити да практично игноришете локалне отпорности.

У најопштем случају, израчунавање губитака у водоснабдевању треба да се изврши на такав начин да локални отпори имају од 2 до 4 м3 протока флуида. Узимајући у обзир губитке у својим правим секцијама, његова укупна вриједност може бити око 5 м3.

Видео

Овај видео описује како израчунати губитак притиска у хоризонталном делу цеви.
