Инсталирамо цеви пропилена: принцип рада

06-04-2018
Цеви

На почетку КСКСИ века, захваљујући бројним техничко-технолошким предностима, пропиленске цеви за грејање, као и хладно и топло водоснабдевање, постале су веома популарне. Индустрија производи неколико врста таквих материјала, који се углавном разликују у својој способности да се у сталном моду издрже једна или друга температура воде.

У наставку ћемо разумети ове разлике, сазнати правила уређивања, а такође видети тематску демонстрацију видео снимка у овом чланку.

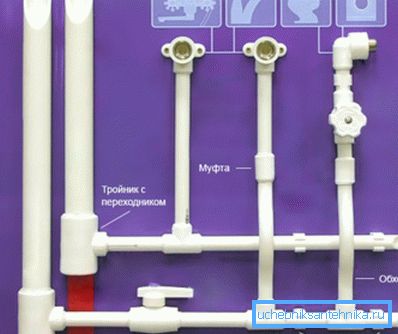

Уградња цеви за пропилен за водоснабдевање

Полипропилен водовод и грејање

Напомена Треба напоменути да су тзв. Пропиленске цеви направљене од полипропилена и често се у документацији помињу помоћу руске скраћенице ПП или енглеског ППР-а.

Сорте материјала

Тип цеви Сврха Максимална температура у континуалном режиму Номинални притисак (атм / МПа)
ПН10 Хладна вода 20 ° Ц (кратко 45 ° Ц) 10.2 / 1.0
ПН16 Хладна вода 40 ° Ц (кратко 65 ° Ц) 16.3 / 1.6
ПН20 Хладна и топла вода, грејање 80 ° Ц (кратко 100 ° Ц) 20.4 / 2.0
ПН25 Хладна и топла вода, грејање 95 ° Ц (краткотрајно 150 ° Ц) 25.5 / 2.5

Кратке техничке карактеристике цеви пропилена

ППР различите боје
  • Пре свега, треба запамтити да цеви од пропилена могу бити различитих одељака, у распону од 20 мм до 125 мм - ова цифра утиче на унутрашњи пречник, тако да се увек могу одабрати у зависности од потребе за пролазношћу. Поред тога, производи се дистрибуирају према температурном режиму, што се види из табеле изнад, а главни ограничавајући фактор овде није толико дебљина зидова као ојачавајућег слоја алуминијумске фолије или фибергласа.

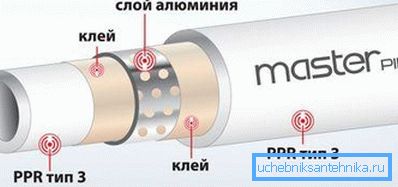

ППР РН25 - ојачање алуминијумске фолије
  • Зид пропилена може бити чврста, али се може ојачати, само друга опција се може извршити на различите начине. То јест, фолија може бити у средини слоја, као што је обично случај са РН20, али може бити ближе површини, као што се то ради са РН. У том случају разлика није само могућна температура и притисак, већ и малопродајна цијена производа - РН25 увек вреди више.

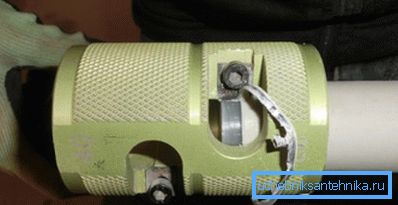

Чишћење ППР РН25 бријача
  • По правилу, РН25 је донекле дебљи од РН10, РН16 и РН20 и када крај ППР улази у топлу млазницу електричног лемиличног лемила, слој алуминијумске фолије је изложен - његов пречник се поклапа са унутрашњим пречником млазнице. Међутим, када се прикаче, инструкција захтева адхезију са хомогеним материјалима, тј. Са ПП, због тога се фолија мора очистити, а са ножем је нешто тешко постићи. За такав отицање цеви се користи посебан бријач потребног пречника, који уклања и горњи слој полипропилена и алуминијумске фолије, након чега можете започети заваривање.

Заваривање полипропилена

Напомена Углавном, сами одлучујете шта треба користити за систем водоснабдијевања - пропиленске или металне пластичне цеви - њихове техничке карактеристике су приближно исте. Ипак, метална пластика има значајну слабу тачку - то су метални елементи за цијеви, који, као и сви метали, имају много мањи радни извор од било ког од полимера.

Солдеринг ирон Ерал ЕР-01 (ЛУКС)

Прво, потребан вам је лемилица за рад, а ако водите водовод или грејање сопственим рукама у вашем стану (кућа), тада снага алата није битна за вас - чак и најслабији уређај ће загрејати до 300 ° Ц, а потребно вам је само 270 -280? Ц.

Постоје три врсте лемилица - кипхоид, као на горњој фотографији, молотоцхииформ и спирални - за прве двије врсте, користе се пар млазнице, а за штап - неупарене, али то уопће не утиче на технологију процеса заваривања.

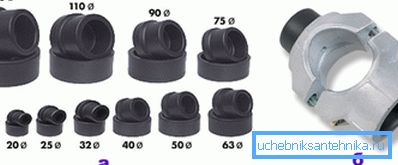

Млазнице: а) парне просторије; б) неупарене

ППР савети за заваривање су направљени од алуминијумске легуре (уколико се не узме у обзир злато и сребро, онда се АЛ може назвати најпропуснијим металом на Земљи), али се такође могу превући са Тефлоном. Са оваквим премазом, цеви и фитинги од пропилена се не држе врелог метала, због чега је поступак заваривања лакши, а број непријатних мириса значајно се смањује.

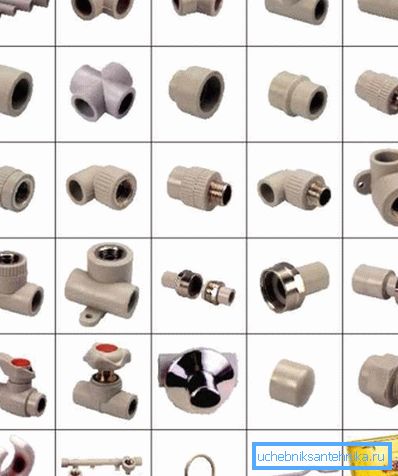

ППР фитинги и вентили

Прикључивање се одвија коришћењем фитинга, који су спојнице, углови од 32?, 45? и 90?, тезе, редукције, контуре (кратке цеви у облику лука како би компензирале раскрснице), смањења и утикачи.

Постоје и навојни елементи (за прелазак на метал) и кугласти вентили од ПП-а, који су много профитабилнији од месинга и, с друге стране, силуминозни, јер се вијек трајања полипропилена не упоређује с металом - већи је на неколико реда магнитуде.

Одсек цеви (мм) Дубина заваривања (мм) Време грејања Време хлађења
20 Од 14 до 17 5-6 2-3
25 15 до 19 6-7 3-4
32 16 до 22 8-9 4-5
40 Од 18 до 24 12-13 5-6
50 Од 20 до 27 18-19 6-7
63 24 до 30 24-25 7-8
75 26 до 32 30-31 8-9
90 29 до 35 40-41 9-10

Табела параметара полипропиленског заваривања

Да би цеви пропилена биле поуздано повезане, веома је важно да приликом рада лемљења посматрају параметре наведене у горњој табели. На пример, за најчешћи попречни пресјек од 20 мм, цев треба да стане 14-17 мм у прикључак, држи га 5-6 секунди у врућој млазници, а након 2-3 минута за прикључивање.

Ако се заврши дубље у фиксирање, то ће се изравнати, а то не само да смањи пропусност, већ и ствара глух џем, тј. Довести цео цевовод из редова (на доњој слици, фрагмент бр. 4 показује одјељак исправног лемљења).

Фрагменти заваривања

За заваривање цеви за пропилен, грејање желавог гријања треба да подесите температуром на термостату до 280 ° Ц (под претпоставком да температура у просторији није нижа од собне температуре) и убаците цев и монтирате у врућу млазницу. Након што је крај достигао жељену дубину, држите ППР у врућој млазници у времену наведеном у табели и нагло ослободите. Потом повежите два фрагмента и поново одржавајте додељено време.

Боље залијепите у блоковима

За лакше инсталације, ожичење се најбоље врши у блоковима, на примјер, сакупљате подручје у хладној води, од котла до, одмах се увлачењем у тоалет, водомера, машине за прање и умиваонике. Ова опција је много лакша него да се стави један праг на зид.

Закључак

Пре заваривања, треба обратити пажњу на цеви за пропилен и фитинге су суве и размашчене - ако је потребно, обришите. Сви причвршћивачи су причвршћени за металне носаче или пластичне капе, али такође можете утопити цеви у претходно направљене жлебове, а затим на гипс.
