Инцх цев - конверзија у метрички рачун

За многе људе, метрички, а не инчни систем је познатији и познатији. Наравно, није тако тешко претворити центиметре у инчи, али у случају ознака величине цеви, постоји пуно суптилности. Због тога многи водоинсталатери отворено "плутају" приликом избора и могу направити озбиљну грешку.

Шта је цевчица?

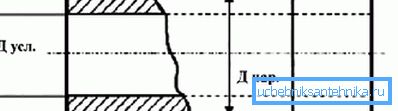

Најважнији параметар је унутрашњи пречник, иако чешће када се одлучите користити номинални пречник (ДН), другим речима, величину лумена. Бандвидтх зависи од тога.

Типични инч је 25,4 мм, али у санитарном пољу ово правило, на први поглед, не функционише. На примјер, спољни пречник цјевчице у мм је 33,5 мм (вриједност се даје за ВГП цјевовода). Обична особа у таквој ситуацији може сматрати да је грешка ушла у његове калкулације.

Ствар је у томе да не морате навигирати споља, већ на ДВ-у, али у овом случају не постоји прецизно усклађивање од 25,4 мм. Према томе, тачка-инцх одговара ДН од 25,0 мм, а што се тиче ДВ, ширење може бити још веће. Упутства за рад у грађевинарству једва помињу тешкоће претварања мјерних јединица, тако да можете лако погријешити.

Дакле, за лаган ВГП, цев Двн ће бити 27,9 мм, за обичну цев - 26,4, а за армирану цев - 25,5, разлог за ову варијацију је дебљина зида. Ако се у таквој ситуацији особа фокусира на ДН, онда ће се највероватније зауставити у варијанти од 26,8 мм, а та величина већ одговара? инча, цена такве грешке може бити значајна.

Обрати пажњу! Чак и наизглед незначајна грешка надоле значајно утиче на капацитет и притисак у систему. Ово може негативно утицати на његову трајност.

Величине цеви из различитих материјала

Претварање инжињерних цеви у метрику посебно је важно када радите са различитим материјалима. На пример, када је неопходно прикључити секцију од металне и пластичне цеви. У овом случају, потребно је узети у обзир не само Дв, већ и Дн. У супротном, неће бити постигнута незаштићеност прикључка цеви.

Челичне цеви

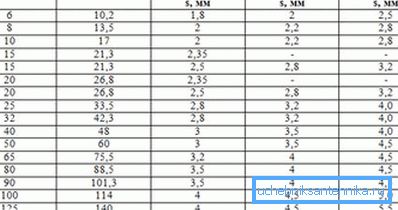

Када радите са њима, начин производње је такође важан, а величина зависи од тога. Дакле, распон величина АИВ (ГОСТ 3262-75) је величине од 6 до 150 мм (што значи Ду).

Дебљина материјала зависи од верзије

• у лаганој ВГП цевоводи, дебљина варира у опсегу 1,8 - 4,0 мм. Сходно томе, унутрашњи пречник инчке ће бити 25 мм, а спољни у овом примеру ће бити 33,5 мм;
• За обичну верзију, зид може имати дебљину од 2,0 - 4,5 мм;
• ојачана верзија има још већу дебљину (2,5 - 5,5 мм).

Могуће је изабрати такве врсте цевовода као:

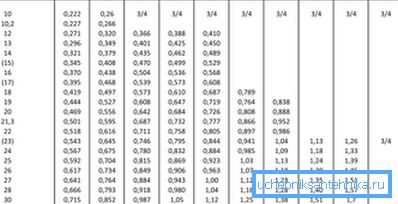

• Електрохемијски (ГОСТ 10704-91). Она се разликује од ВГП-а за нешто мањи ДН са једнаким ДН-ом. На пример, димензије пола-инчне цеви биће једнаке: ДН - 15 и ДН - 20 мм (за ВГП овај параметар је једнак 21,3 мм);

• Бешавне (топло ваљани производи, ГОСТ 8372-78). По величини се не разликује од електролита, максимални пречник је 1200 мм.

Може се видети да чак и са малим пречником, Дн може бити сасвим другачији. У примјеру, чак и пола-инчне цијеви у мм даје разлику у Дн од 1,3 мм када се упореде АИВ и бешавне цјевоводе.

Пластични цевоводи

Приликом монтаже водоводних и грејних система сопственим рукама често се користи полипропилен. Главна потешкоћа у овом случају је да узму у обзир различиту дебљину зида у зависности од сврхе система. (Погледајте и чланак Цеви за водоинсталацију у стану: карактеристике.)

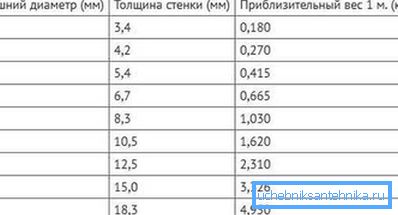

На примјер, ПН10 се може користити за снабдевање хладном водом, минимална дебљина зида у овом случају износи 1,9 мм за Дн 20. Међутим, ПН20 и ПН25 се такођер могу користити за напајање топле воде, па се дебљина зида повећава на 3,4 мм за исту величину .

Приликом избора одређене величине, важно је да се не збуњује Ду (просјечна вриједност лумена) и стварна унутрашња величина, која се разликује у зависности од ширине зида. Погодно је да се ова суптилност узме у обзир на конкретном примеру.

Димензије инчних цеви у мм изгледају овако: ДН - 25 и ДН - 32 мм, сада дефинишемо вредност Дв за сваку класу:

• за ПН10 са зидом од 3,0, Двн ће бити 26,0 мм;

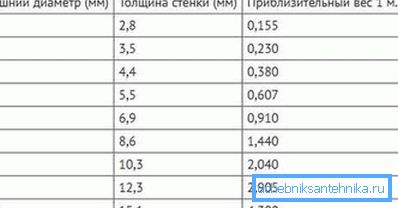

• али за ПН20 Двн смањен на 21,2 мм.

Обрати пажњу! Оваква одступања у вриједностима ДВ-а у принципу нису посебно важна ако је систем монтиран "од огреботине" и сви елементи се одмах купују. Много је важније ово узети у обзир када је неопходно прикључити цеви из различитих материјала, на примјер, челик и полипропилен.

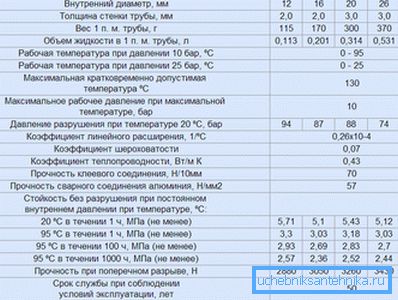

Метална пластика

Последњих година, овај материјал је донекле изгубио навијаче, али, упркос томе, и даље се користи. Као иу случају полипропилена, потребно је да се фокусирате искључиво на спољни пречник (ДН).

На пример, пречник пола-инчне цеви према произвођачима је 16 мм. Да бисте утврдили унутрашњу величину, потребно је знати дебљину зида (у овом примеру је 2.0 мм), тако да ће Двн бити 12,0 мм.

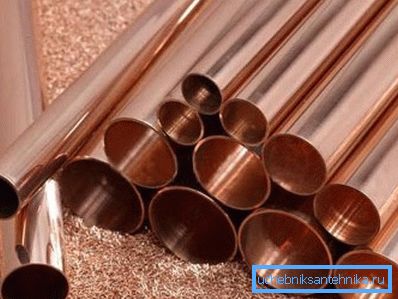

Бакар

У случају бакра, све је прилично једноставно, иако је проблем са конверзијом вредности, колико ће бити у милиметрима, остаје популаран.

Сетите се да вам треба неколико правила за означавање:

• Димензије димензија цеви се користе искључиво за одређивање спољашњих димензија.;

• Ако је формат снимања нешто другачији, на пример, 14/1 или 14/12, онда су ове димензије већ означене у милиметрима.. Прва опција означава Дн и ширину зида, а друга - вредности пречника. Више информација о стандардним величинама може се наћи у ГОСТ 617-2006.

Обрати пажњу! Приликом повезивања елемената из различитих материјала, мало је вероватно да ће бити у стању да прецизно покупе своје величине. Да би се осигурала тесна повезаност, по правилу се користе специјални адаптери, узимајући у обзир прелаз са метричких и инчастих димензија.

Сумирајући

Постоје наводи да инчни инч представља "специјалну" јединицу мерења, другачије од уобичајених 25,4 мм. Заправо, то није случај, а главна конфузија произлази из чињенице да људи не знају у којим случајевима је спољна индикација, иу којој - Двн.

Не додаје јасност и концепт Ду, који се мало разликује од еквивалента екрана. Примери превода количина датих у чланку ће омогућити разумевање овог релативно једноставног питања.

Видео у овом чланку показује примјер повезивања цијеви из различитих материјала.
