Како и која је веза металних цеви

Постоји неколико начина за повезивање бакарних цеви приликом инсталације цевних система. На грађевинским тржиштима постоји много различитих фитинга, причвршћивача, спајалица за такав материјал, који омогућавају извођење и одвојивих и једноделних прикључака који не захтијевају одржавање. Овај чланак ће погледати све њих, укључујући повезивање металних цеви са навојем.

Методе везивања бакарних цевовода

Инсталација система се састоји од следећих корака:

• обиљежавање сегмената - важно је направити исправна мерења неопходним толеранцијама на велики начин;
• производи за сечење - направљени строго под правим углом са специјалним алатом. Боље је учинити га више окретањем, тако да касније не примењује додатне напоре;
• обрезивање кукуруза - уклањање брушења и оксидне фолије;
• пар сегмената.

Повезивање бакарних цеви може се појавити на сљедеће начине:

• капиларно лемљење;
• висока температура лемљења;
• преко фитинга.

Солдеринг

Размислите како спојити бакарне цеви на овај начин, а испод предложених процедура ће вам помоћи разумјети детаљније:

1. Нанети флукс на очишћену површину.
2. Прикључите делове и причврстите лемљење на зглоб.
3. Загревање споја равномерно са бакљом или вентилатором док се флукс не мења у боји и лемљење се топи.
4. Скините пламен пламеника и оставите растопљеној лемљеници да затвара празнину између делова и замрзавања.

Савет: Стручњаци препоручују наношење траке за лемљење у дужини једнаку пречнику производа. Пре лемљења можете сјечити штапове жељене дужине. Ако је један од прикључних елемената већ причвршћен за причвршћивање лима, није потребно додати га приликом лемљења.

1. Немојте наносити механичку силу након пуњења споја, дајући му вријеме да се охлади.
2. Уклонити остатак леме и флукс из једињења са мокрим крзном након што се потпуно охлади.
3. Исперите систем топлом водом, иначе ће течност катализирати развој корозије. Дакле, њено присуство на унутрашњим површинама је непожељно.

Фитинги

Повезивање елемената система без лемљења могуће је уз помоћ фитинга, који се по својој сврху комбинују у две групе:

• равне линије - за повезивање делова истог пречника;
• прелазни - за повезивање делова различитих пречника.

Фитинги се израђују за читав распон пречника производа. Њихова цена може варирати у зависности од одредишта.

У зависности од конфигурације и извршених функција, разликују се сљедеће врсте фитинга:

Ево неких начина рада са прикључцима:

• лемљењем, када се кантом депонује на споју фитинга. У њега је уметнута цев која се претвара у флукс, а онда се склоп загријава све док се лемљење не топи и не напуни празнину;

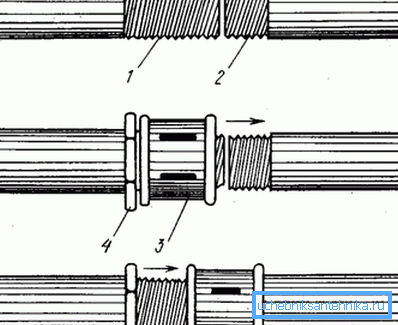

• помоћу само-направљених навоја, када постоје одговарајући унутрашњи и спољашњи навоји на крајевима делова који се споје;
• цвјетни (компресиони) парени елементи различитих пречника. Цев се причвршћује за причвршћивање помоћу прстенастог заптивача и горњем дијељеном или не-одвојивом прстену. Конвенционални алати су погодни за пресовање;
• притисак који се састоји од тела и рукава. Монтира се помоћу специјалних клешта за штампу;
• самоблокирајућа опрема, чији принцип се заснива на два прстена, од којих је једна опремљена зубима. Када се притисне посебним кључем, зупци се притисне у други прстен, обезбеђујући поуздану звучну сигнализацију. Он се уклања што је лако носио.

Методе повезивања делова цеви за гвожђе

Стезање сета обезбеђује гумена заптивка инсталирана у утичницу.

За повезивање цијеви од ливеног гвожђа користе се слични бакарни лијевани фитинги:

• спојнице;
• колена;
• лактови;
• теес;
• крстови;
• повезивање прирубница;
• стубови

Постоје такве врсте спојница:

Савет: знајте да на крајевима постоје и спојнице са прирубницама или утичницама које вам омогућавају да инсталирате систем цевовода из делова направљених од различитих материјала.

Ливење цијеви од ливеног гвожђа у кривинама цјевовода врши се помоћу кривина различитих нагиба од 10 ° до 90 °.

Доступне су у две верзије:

• на крајевима унутрашњег навоја;
• Са једног краја, спољашњег навоја, а са друге - унутрашње.

Повезујемо цеви на гранама

Ако је потребно спојити три цевне дуљине, користе се двије врсте чепова са унутрашњим навојем: три краћа са истим пресеком или два краја са истим пресеком, а трећа - са мањим пречником.

1. Крајеви великих пречника чауре су опремљени са прирубницама и утичницама у различитим комбинацијама.
2. Прикључивање четири сегмента врши се са крајевима са прикључцима или прирубницама на крајевима.
3. Чеп од ливеног гвожђа је у облику цилиндра, са једним крајом запечаћен. Постоје и капе у облику шестерокутова, са прирубницама и ребрима за једноставну уградњу.

1. Причвршћивање прирубница за цијеви од ливеног гвожђа направљене су од нодуларног гвожђа са заштитним епоксидним премазом од корозије.
2. Тврдоћа обезбеђује еластична полимерна заптивка. Монтира се притиском компресијског прстена.

Уградња цијеви од ливеног гвожђа у случају када се секундарна цијев повлачи из главног цјевовода врши се помоћу седла. Затим су јој причвршћивати стезаљке, вентили или секундарни прикључак.

Закључак

Чланак детаљно описује могуће начине повезивања металних цеви, посебно бакра и ливеног гвожђа, једни с другима. Свака метода има своје карактеристике, стога се користи у одређеним случајевима (погледати и чланак Елецтровелдед Пипе: технички параметри и опсег).

Видео у овом чланку ће вам помоћи пронаћи додатне информације о овој теми.
