Како је заваривање цеви од челика за систем гријања: преглед

Данас заваривање цеви за грејање је и даље широко коришћена технологија за прикључивање елемената система. Чињеница је да модерне пластичне цеви нису свугде прихватљиве за употребу. Да, и често се дешава да морате створити аутопут који ће апсолутно загријавати читав унутрашњи периметар куће, а не само простор испод прозора.

Да би се решио овај проблем, пластика није погодна јер се не загрева, попут метала. И сходно томе, само радијатори постају грејне тачке.

Нијанса је да заваривање цеви ове врсте укључује следеће:

1. Расположивост посебне опреме.
2. Мора бити искуство метала за заваривање. А разумевање основних принципа заваривања неће бити сувишно.

То јест, испоставља се да је ово рад са својим рукама довољно тешко. Али, ипак, ако је потребно, то је сасвим реално.

У овом чланку покушаћемо да откријемо основна правила за инсталацију таквог система помоћу машине за заваривање. Преглед технологије и инструкција за заваривање биће вам од користи тако да можете објективно оцијенити да ли можете обавити такав рад или не.

Почнимо са најважнијим тренутком.

Принцип технологије и шта је потребно за његову примену

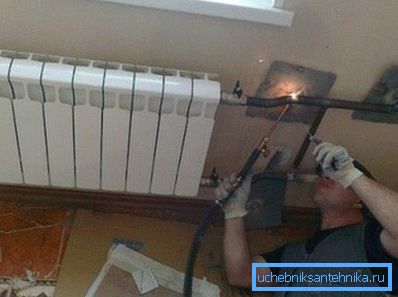

Као визуелни пример, размотрићемо најједноставнију опцију - прикључивање помоћу електричног заваривања.

• У ствари, то је поуздан начин повезивања различитих металних производа.. Физика процеса је да се узима посебна опрема за заваривање цеви на које су спојене електроде (то су металне шипке са посебним прскањем).
• Ове електроде под утицајем струјне струје растопају, напуне простор између шавова цеви, а затим замрзну, као да се поново претвара у чврсти метал..

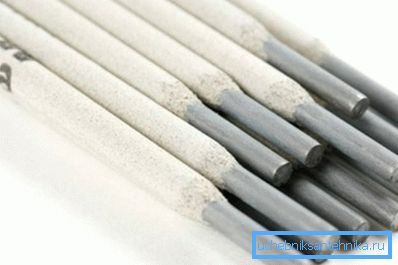

Имајте на уму да је веома важно користити висококвалитетне електроде у раду - иначе можете добити непропусну и крхку везу. Због тога, не уштедите - боље је купити производ чија је цена висока, него да све радите узалудно, слажете се.

Да погледамо упоредну таблу, које врсте електрода уопште, у зависности од превлаке.

Испоставило се да су стандардне рутилне и целулозне електроде у начелу погодне за монтажу система грејања у приватној кући.

Што се тиче пречника шипки, постоји врло једноставна формула за израчунавање. Електроде са пречником од 3 мм су оптималне за производе заваривања дебљине метала од 2-5 мм. Већа дебљина челика у системима грејања у приватним кућама, по правилу, се не примјењује.

Па, неколико речи о опреми. Ако не улазите у детаље, апарат за заваривање је трансформатор, кроз који се струја пренесе на крај електроде. Трошак такве опреме у принципу није веома висок, али је вредно купити за једнократни посао? У већини случајева, лакше је, сигурније и јефтиније повјерити грејни склоп професионалцима.

Са принципом технологије схватили смо, сада покушавамо да га имплементирамо корак по корак.

Заваривање грејних цеви

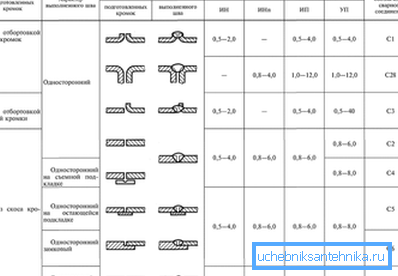

Пре него што започнете, вреди напоменути да постоји ГОСТ за заваривање цеви, помоћу кога можете одлучити која врста завара стварати са једним или другим обликом ивице.

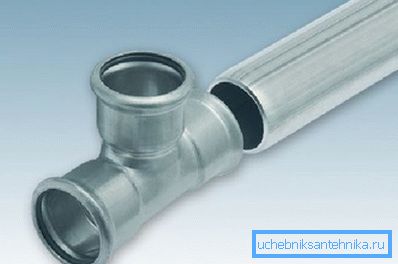

Обратите пажњу и на чињеницу да цеви долазе у различитим облицима - не само округлих, већ и квадратних, па чак и правоугаоних. Према томе, заваривање квадратних цеви према ГОСТ-у може се мало разликовати од правила повезивања округлих производа. Размотрите ову тачку и пажљиво погледајте тачно коју документацију читате.

Па, сада се вратите на посао директно.

Припрема базе и опреме

Поступак у овој фази треба да буде нешто овако:

1. Узимамо цеви и направимо их тако да су њихове ивице (то јест, као да су кружни шавови) одсечени најједноставнији угао у односу на друге.

1. Очистимо ивице шива са шмирглом са фином фракцијом.
2. Прикључујемо трансформатор на мрежу и припремамо апарат за заваривање за рад. Ако је уређај правилно конфигурисан, звук из контакта електроде и метала ће бити као да се суши, пукне.

У принципу, овај припремни рад је завршен и можете наставити на следећу фазу.

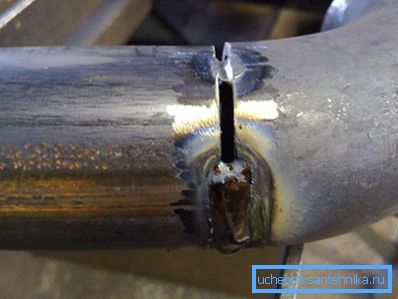

Тацк

Тацкинг се зове предтачка повезивања елемената.

• Неопходно је зато што је стварање снажног и лепог шива одмах нереално.
• Лакше је прво за заваривање тачака храпавости спојева цеви, тако да су производи фиксирани релативно једни према другима, а тек онда да ојачају читав кружни шав.

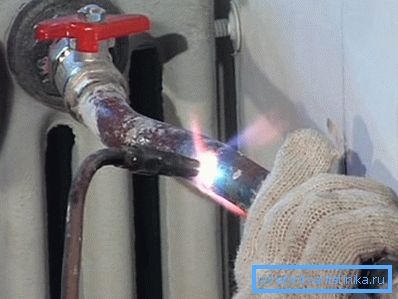

Обрати пажњу! Запамтите то врло често када радите са системима грејања, цеви нису заварене. То је, једноставно речено, окретање пртљажника око своје осе у већини случајева неће радити. А то значи да ће варилици требати максималну вјештину, јер ће за сваку тачку бити потребно одабрати оптимални угао електроде.

• Пре доцкинга треба почети на дну "прстена", тада морате учинити бочне пригушнице, а затим поправити врх. Ако одмах поправите горњи и доњи део, онда постоји вероватноћа исправљања елемената под погрешним углом.
• Ако говоримо о броју бодова, онда можете користити врло једноставну формулу - ако промјер производа не прелази 30 центиметара, онда су 4 тачке довољне.

Генерално, неопходно је настојати стварати спојне тачке када је електрода нормална у односу на главну линију. Међутим, ово је, наравно, могуће само у случају када се елементи могу ротирати око оси.

Ако се груба изведе, онда можете започети финишно заваривање.

Стварање главне шавне и жлиндре

Дакле, коначно заваривање водоводних цеви се врши у следећем низу:

1. Цев је визуелно подељена на 4 сектора и пре свега заварује своју горњу "хемисферу".

1. Затим се обрађују нижи сектори.
2. На горњој и доњој "хемисфери" се наноси још један слој шавова. Ово је неопходно не само за чврстоћу прикључка, већ и за максималну непропусност прикључка цеви.

Што се тиче ситуације када је неопходно прикључити линије различитих пречника, онда је најједноставнија опција да убаците један производ у други, а затим их заварите заједно. Ако је разлика у пречнику веома велика, онда ће, наравно, морати да користе адаптере. Узгред, може постојати више адаптера и могу се међусобно повезати истим принципом - то јест, као да су уметнуте једна у другу.

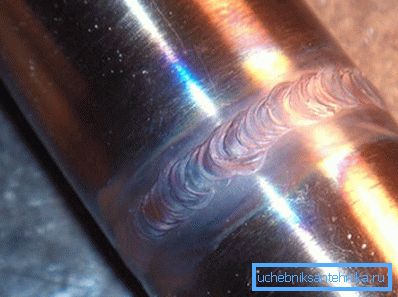

Када заваривање буде завршено, шљака се може скинути. То је, заправо, обично брушење вишка раста на раскрсници. Међутим, важно је не само очистити гребене, већ и провјерити квалитет у цјелини. То јест, морате покушати да идентификујете пукотине, поре и печење.

Ако се споља све чини нормалним, онда применити уобичајени сапунски раствор шавовима и спустити ваздух под притиском у систем. Ако имају микрокаутере, на таквим местима ће се појавити мехурићи.

Закључак

Детаљно смо се бавили шта је технологија заваривања метала, како обавити заваривање цеви различитих пречника и "под углом" приликом инсталације система грејања у приватној кући.

Надамо се да вам је преглед био користан и бићете у могућности да објективно схватите да ли је вредно узети такво ствар сама. Ако желите знати још више - онда погледајте тематски видео у овом чланку.
