Како направити сендвич цев за димњак: уређај и инсталација

Ако говоримо о лакоћој уградњи и сигурности рада, онда ће сендвич цијев за димњак - изграђен сопственим рукама бити најбоља опција за вашу сеоску кућу или викендицу. Овакви димњаци имају низ предности, готово потпуно одсуство чађи на зидовима, а самим тим и повећање пожарне сигурности.

Осим тога, нема кондензата и врло је лако одржавати. Због својих карактеристика, такав уређај је идеалан за дрвене зграде, као што су купке, о којима ћемо размотрити у наставку. Као додатни материјал, приказаћемо вам видео у овом чланку.

Могућа шема сендвич цијеви од димњака

Кораци инсталације

Напомена Уградња сендвич цеви укључује употребу отпорне на топлоту херметичну за прикључивање тако да ваздух не цурења. У супротном, ово ће довести до смањења квалитета потиска и преноса топлоте саме пећи.

Цевни уређај

Сендвич раставља и потпуно
  • На горњој фотографији видите уређај за димњак направљен од сендвича цеви, тачније, сам цев је (од леве на десно) базалтна вуна (од таљења вулканских формација), која служи као заптивка, затим унутрашњи цилиндар и рукав, а у позадини је поклопац. Цилиндри су направљени од нерђајућег челика отпорног на топлоту без додавања адитива М 430 (не аустенит) - ово је најјефтинија легура свих квалитета квалитета и у потпуности одговара оптерећењима која ће бити стављена на њега у будућности.
  • Такође, за димњаке ове врсте може се користити австенитни челик, али истовремено расте цена конструкције око један и по пута, али заједно са њом расте и отпорност на корозију. Поред тога, бренд ће утицати на трошкове димњака направљеног од сендвич цеви, али треба напоменути да бренд нема директну везу са квалитетом производа, стога, прије свега, треба посветити пажњу металу, а не натпису бренда.
  • Спољни цилиндар (дебљина метала 0,5 мм) може се користити и за сендвич и гасне димњаке, а лим се претвара у цилиндар помоћу заваривања ваљком. Унутрашњи рукав (дебљина лима 0.8-1.0 мм) се заварује непрекидном електродом (жица) и, у зависности од околности, може бити аргон или лучно заваривање.

Напомена Као произвођач сендвич цијеви за произвођаче димњака обично користе базалт вуну типа ПАРОЦ. Предност овог материјала је у томе што се у његовој производњи не користе смоле везива, које се уништавају када се загреје и мат се претвара у песак.

Инсталација преко зида

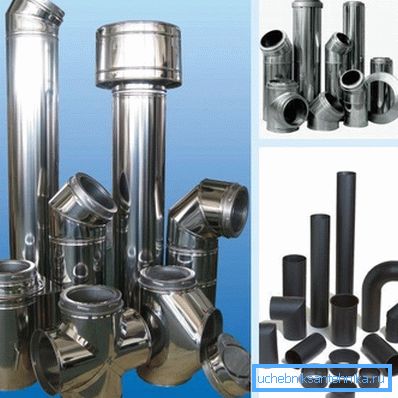

Структурални елементи за монтажу

Постоје и многи разлози за постављање цеви од сендвич цеви преко зида, а не кроз плафон, ау овој ситуацији ће вам помоћи разни адаптери за склапање конструкције. Ове елементе можете видети у горњим фото-угловним адаптерима, уводним спојницама, чајевима и четвороуглом за цеви.

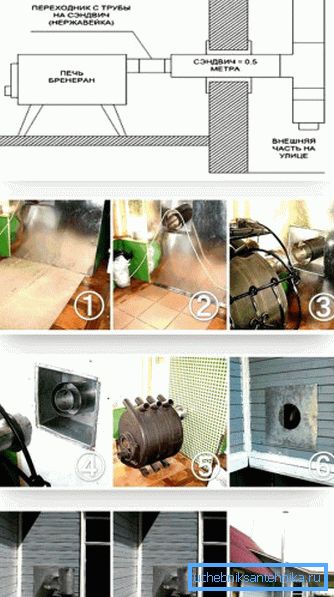

Монтажне фазе

Пре свега, да бисте спојили цев, мораћете раставити зид и ојачати периметар прохода, као и да га обложите поцинкованим челичним лимом за заштиту од пожара. После тога саставите спољну конзолу и причврстите два угла до краја као тркачи за слободно клизање мрене.

Да бисте уочили исту сигурност од пожара у непосредној близини цијеви, потребно је затворити сам зид и можете користити 10 мм шперплоче или ОСБ исте дебљине за то, а за то морате причврстити лист азбеста на целом подручју.

Поцинковани лим је причвршћен на врху азбеста (лимови обично имају 20001200 мм у периметру). Лист ће такођер требати да пресије квадратну рупу за тунел, а сам тунел ће се отворити лаком на метал како би се заштитила од корозије.

Напомена Приликом инсталације металног димњака преко зида, користи се метод назван рабат. То значи простор који се мора оставити између цеви и зида.

Инсталација крова

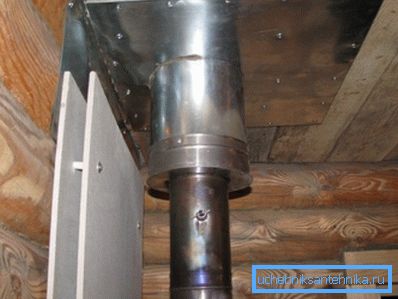

Заштита у близини зида и плафона

Као и многи уређаји овог типа, уградња димњака направљене од сендвич цијеви се врши ручно одоздо, односно од грејног уређаја (пећи) кроз плафон или кроз зид. Приликом склапања конструкције обратите пажњу на крајеве цилиндара - с једне стране су неопходно сузити, што омогућава монтирање конструкције тако што цеви убаците у другу, што у пракси изгледа врло лако.

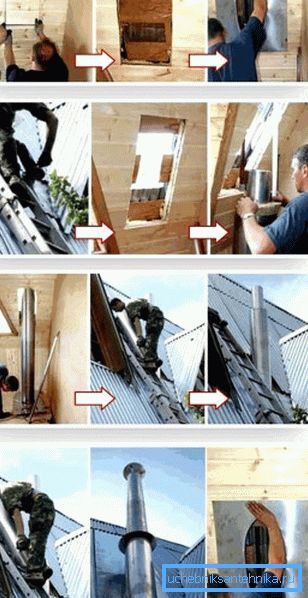

Фазе инсталације кроз кров. Фото

На крову (плафон и кров), баш као у зиду, потребно је направити рупу која је затворена плочом од поцинкованог метала, са претходно постављеним азбестом испод ње, како би се ускладила с пожарном сигурношћу објекта. Спољашњост, поцинковање (у зависности од кровног материјала), савијате се преко предње стране крова или подесите крајеве испод ње, али у сваком случају морате (након уградње цеви) причврстити плочу помоћу вијака за самопрезивање.

Ако градите купатило, онда је кров често равно (леан-то) и висина димњака мора бити најмање метар од врха рампе, а за кров са двоструким нагибом потребно је да се подиже најмање 30 цм изнад гребена.

Када димњак има висину од више од једног метра, ово је врло добро - с обзиром да се потисак повећава, али истовремено се повећава ветар, а тиме се смањује отпор ветру. У таквим случајевима, цеви су ојачане заштитницама које су причвршћене за стезаљку на врху димњака.

Да би повећао вучу, дефлектор је монтиран на горњем крају димњака, али ако је предњи кров направљен од запаљивих материјала, као што је шиндре, дефлектор је опремљен са одводником. Ово је тако мала челична мрежа која не дозвољава да гориве честице горива напусте.

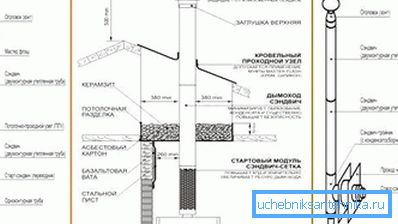

Привезак

Монтажни рад

Укупна дужина димњака од решетке до дефлектор не сме прелазити 5-6м. За прикључивање, обавезно користите заптивну заштиту отпорну на топлоту (најмање 1000 ° Ц), а након монтаже не заборавите да уклоните заштитни слој.

Да би се максимално олакшало одржавање цијеви за вријеме његовог рада, ревизија се сруши у њу - ово је пролазна мачка са бочним вратима кроз која ће касније бити могуће обавити чишћење.

Носач за димњак може се направити независно - за то ће вам бити потребни челични углови од 5030 мм, брусилица и бушилица за бушење рупа за вијке. Оквир носача се може монтирати са М10 вијцима или причвршћеним електричним заваривањем.

Закључак

У присуству свих потребних материјала за инсталацију сендвич димњака с властитим рукама, прилично је једноставно ако пратите сва упутства произвођача. Много више трошкова рада трошиће се за прављење рупа у плафону или зиду и њихово покривање заштитним материјалима (погледати и чланак Полиетиленске цеви за притисак - проучавамо све њихове карактеристике).
