Како открити цурење у пластичном водоводу

Вода има важну улогу у људском животу. Снабдевање водом, заузврат, врши главну функцију преноса воде од извора до потрошача. За изградњу водовода кориштене су цијеви од метала или ливеног гвожђа. Данас смо већ заменили водоводне цеви за које смо навикли, дошли су нови, побољшани модели цеви од пластике. Потрошачу је набављен велики број пластичних цеви за воду, који се разликују не само у пречнику, већ иу погледу инсталације. И, иако пластична цијев има дужи вијек трајања од металне цеви, још увијек постоје ситуације када се чини да тече.

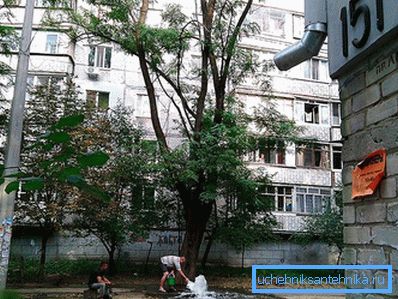

Пропуштање воде свакако ће морати пронаћи и поправити. На крају крајева, поред материјалних оштећења, притисак на аутопуту се такође смањује. Овај фактор погоршава процес испоруке воде потрошачу. У метални водоводној цијеви је претраживано помоћу генератора сигнала. Повезан је са металном главом и послат је посебан сигнал који је прикупио пријемник на површини. Не може се пренети такав сигнал кроз пластичну цев. Међутим, постоје методе за проналажење цурења. Да схватимо како детектовати цурење у пластичном водоводу, погледајте неке од њих.

Методе откривања цурења воде

1. Први метод се заснива на употреби осетљивих микрофона. Када се у водоводу формира пукотина, вода под утицајем високог притиска излази, стварајући неку врсту буке. Пропуштање воде на металном водоводу ствара звук високе фреквенције. И на пластичном водоводу ствара звук ниске фреквенције. Уз помоћ ових микрофона, који су подешени на различите фреквенције, звукови се снимају са земље, што указује на локацију цурења воде.
2. Друга метода је заснована на корелацији шума. Ова електронска врста претраге врши се помоћу детектора цурења корелације. Два микрофона су постављена на две тачке у доводу воде и преносе фреквенцију буке на уређај. Користећи програм, уређај обрађује податке са микрофона и израчунава максимални звук са обе стране. Овај звук указује на локацију цурења воде.
3. Трећа метода је заснована на попуњавању одсека цевовода са сигурним гасом. У суштини то је мешавина 95% азота и 5% водоника. Због малих бројева молекула водоника, гасови излазе из пукотина формираних у цеви. Они пролазе кроз слојеве тла. Они могу пробити асфалт, па чак и бетон. На површини, овај гас су ухваћени посебним сензорима који указују на место цурења воде.
4. Четврти метод претраживања се може назвати механичким. Састоји се од мерења цевовода са притиском. Одвојен део водовода узима се и посебни јастуци се убацују дуж цеви са обе стране. Напумпају и потпуно заптивају цев. Притисак ваздуха се убризгава у затворени део цеви и мери се после неког времена. Ако притисак остаје непромењен, то значи да у овом подручју нема цурења воде. Па, ако притисак пада, потрага се одвија у правом смеру. Затим, јастук се помера дуж цеви, и поново се притиска. Ова процедура се изводи док се не идентификује тачка цурења воде.

Разматрајући четири методе за проналажење цурења у пластичној водоводној мрежи, можемо разликовати другу методу. Заснован је на научном приступу и користи се више у пракси. Дакле, хајде да мало погледамо шта је он.

Корелација буке

Вода која излази из отвора за славину ствара буку. Прати га вибрациони и акустички сигнали који се дистрибуирају преко великог дела аквадукта. Близу цурења, овај сигнал се простире на земљу. На карактеристике сигнала утјече притисак испоручене воде, пречник и дебљина зидова цијеви, величина цурења воде и материјал од кога се цијев ради.

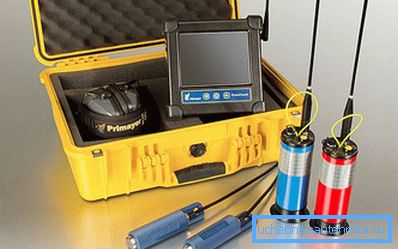

За анализу ових сигнала користе се детектори цурења корелације. Сигнал се мери помоћу хидрофона и акцелерометра, а након конверзије, он се напаја на детектор цурења за анализу. Принцип рада детектора цурења се састоји у корелацији долазних сигнала са два сензора инсталираног на два ивица водовода. Ако у овом подручју постоји цурење воде, у подручју хистограма створен је стабилан врх.

На основу обрађених података израчунава се тачно цурење из првог сензора. Израчуна се по формули: Л₁= (Д-вт _{кашњења}) / 2.

• Л₁ - растојање од првог сензора до цурења у доводу воде;
• Д је укупна раздаљина између два сензора уграђена на два ивица водовода;
• в је брзина ширења звука кроз систем водоснабдевања;
• т _{кашњења} - време одлагања израчунато на основу сигнала међусобне корелације.

Тачност израчунавања локације цурења воде зависи од врсте сензора, њихове тачне локације за инсталацију и прецизне обраде сигнала.

Видео

Овај видео показује како функционише систем за откривање цурења мреже:
