Како се израчунава јачина цеви и други важни параметри?

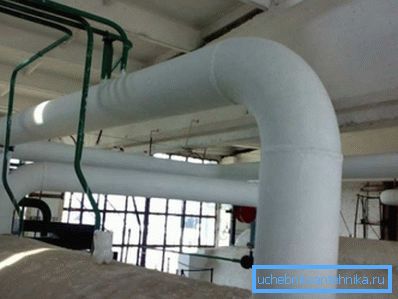

Када се инсталира домаћих цевовода Обрачун се не обавља, јер је за ту сврху је стандардни цев се користи, од којих је снага је довољна да издржи притисак воде, гаса и перспективе. Али гради индустријску линију без дефинитивног обрачуна у већини случајева опасни, јер то може довести до брзи отказ система и друге непријатне последице.

У овом чланку ћемо погледати основе како израчунати снагу цеви, као и неке друге параметре које морате да знате пре изградње структуре.

Израчунавање снаге

Морам рећи да је израчунавање чврстоће цеви потребно не само да би се осигурало да је линија поуздана. Ово ће такође избјећи прекомјерно трошење, јер ће прекомерна снага довести до већих трошкова изградње. Дакле, дизајн није мање важна фаза изградње цјевовода него његова инсталација.

Дакле, ова калкулација подразумијева дефиницију неколико основних параметара:

• Унутрашњи пречник цеви зависи од брзине протока транспортиране течности;
• Унутрашњи пречник зависи од хидрауличног отпора;
• Дебљина зида.

Сваки параметар је одређен одређеним формулама, које ћемо испитати у наставку.

Израчунавање унутрашњег пречника

Одредити оптимални унутрашњи пречник цеви при датом протоку флуида у цјевоводу и његов проток може се извршити рукама према формули - Д = 4К3600в? И м, где:

• К - проток флуида, мерен у мг / х.
• в - брзина протока течности у цевоводу, мјерена у м / с.
• и је специфична тежина течности са датим параметрима, мјерена у кг / м3. Ова вриједност се узима у референтним књигама.

Брзина кретања различитих течности и гасова одређује се прорачунима, а потврдјују и практични експерименти. Због тога, у прорачунима, можете користити следеће податке:

Из горње формуле следи да промјер пресека цјевовода зависи од брзине протока течности. Што је већа, мања је површина протока, односно трошкови изградње објекта ће такође бити нижи.

Отпорност на хидраулику

Када течност или гас пролазе кроз цевовод, отпор нужно произилази из трења производа који се транспортује према зидовима цеви и различитим препрекама у систему. Овај отпор се назива хидрауличним. Што је већи проток и густина течности, већа је хидрауличка отпорност.

Пречник цевовода може бити одређен датим губитком притиска.

Упутства за извођење ове прорачуна су следећа: Д =? Л? П • и • в2г кгф / цм2, где:

• ?п = П1-П2 је одређени или дозвољени губитак притиска између иницијалне и крајње тачке цјевовода, мерено у кгф / цм2.
• Л је дужина пртљажника.
• ? - коефицијент хидрауличке отпорности може бити 0.02-0.04.
• г - убрзање гравитације, што је једнако 9,81 м / с.

Наравно, овај прорачун омогућава нам да утврдимо губитак притиска у равној цеви. Што се тиче одређивања овог индикатора ојачања и фитинга, налази се губитком притиска у равни цеви одговарајућег пречника и еквивалентне дужине.

Еквивалентна дужина се назива равно одсек цеви, чија је хидрауличка отпорност једнака резистенцији уобличеног дела под једнаким другим условима.

Дебљина зида

Главни параметар цеви, који утиче на чврстоћу, је дебљина зида.

Овај показатељ зависи од неколико фактора:

• Унутрашњи и спољашњи притисак на цеви;
• Пречник цевовода;
• Материјал из кога је цев направљена и његова отпорност на корозију.

Већина цевовода утиче само на унутрашњи притисак. Вакумски цевоводи, као и системи са заштитом од плоча намењени за грејање парова производа који се лако отврдну или кристализују, су подложни спољашњем притиску.

Дебљина зида челичних цеви, на коју утиче унутрашњи надпритисак, одређује се обрачуном чврстоће и додавањем дебљине која се додјељује за хабање од корозије.

Да бисте то урадили, користите следећу формулу - С = Сп-Ц,

• Сп је израчуната дебљина, мерена у мм.
• Ц - повећање корозије. По правилу је 2-5 мм (за средње агресивне медије).

Обрачуната дебљина зида може се добити по следећој формули - Сп = пДн230? Додатна? + П мм, где:

• п - вишак унутрашњег притиска у цеви, кгф / цм2.
• Дн - спољашњи пречник цевовода.
• ?Доп - дозвољени напон на паузи, сгц / мм2. Овај индикатор може се одредити помоћу референтних књига, у зависности од температуре превезене течности и челика.
• ? - коефицијент чврстоће заваривања. Ако је цијев беспрекорна, онда је коефицијент? = 1. За заварене цеви, ова цифра може бити 0,6-0,8, зависно од врсте заваривања и врсте заваривања.

Обрати пажњу! Приликом инсталације цевовода, као иу случају његовог поправка, немогуће је инсталирати одвојене случајне дијелове од непровереног или непознатог материјала, јер то може довести до несреће у систему.

Мора се рећи да се приликом обрачуна цевовода пажња поклања не само дебљини цеви, већ и самом материјалу. На пример, ако је температура на којој ће систем радити је мања од 450 степени Целзијуса, а затим користите цијеви од челика од 20.

Ако је температура транспортираног производа у систему висока, онда изаберите челик 12Х1МФ. Ово омогућава коришћење цевовода са танкијим зидовима. Сходно томе, трошкови изградње зависе од дебљине зидова.

Стабилност цевовода

При израчунавању аутопутева поред чврстоће цевовода, важан параметар је његова стабилност у уздужном правцу.

Овај прорачун се врши из стања - С? МНцр, где

• С је уздужна еквивалентна аксијална сила у попречном пресеку система.
• м је коефицијент услова рада система. Ова вриједност је у референтној литератури.
• Нцр - критична уздужна сила на којој цевовод губи уздужну стабилност. Ова вредност мора бити одређена у складу са постојећим правилима структурне механике, узимајући у обзир почетну кривину система, присуство баласта који фиксира цевовод и карактеристике земљишта. У влажним областима такође је потребно узети у обзир хидростатички ефекат воде.

Обрати пажњу! Уздужну стабилност треба проверити за закривљене секције у равни кривине пртљажника. На равним деловима, уздужну стабилност подземних секција треба проверити у вертикалној равни, а радијус почетне кривине се претпоставља да износи 5000 м.

Уздужну еквивалентну осну силу треба одредити у зависности од дизајна и удара, узимајући у обзир попречне и уздужне кретање главне линије.

Обрачун се врши према следећој формули -

С = 100 [(0,5 -?)? Кц +? Е? Т] Ф

• ? - коефицијент линеарног ширења материјала цеви;
• Е - варијабилни параметар еластичности;
• ?т је разлика дизајна температуре;
• ?кц - кружни напони из унутрашњег пројектног притиска;
• Ф је попречни пресек цевовода.

Обрати пажњу! У дефинисању стабилност радне линије, потребно је израчунати сидро носача, лучних системе Анкер виси стубови и друге структурне елементе Могућност преласка и превртања.

Класе чврстоће челичних цеви

Тако да је после обављања свих потребних прорачуна јачине цевовода било је лакше одабрати погодне цијеви, уведене су класе чврстоће цијеви. У овом случају, јачина производа се процјењује помоћу затезне чврстоће метала.

Стренгтх група цев је означен "К" и стандардне вредности у кгф / мм2 од 34 до 65 година На пример, цевовода у областима средњег бенда, засноване на просечном амбијенталној температури од око 0 степени Целзијуса и радног притиска у систему на 5,4 МПа , израђени су од цеви снаге класе К52.

У артичке, где је просечна температура је 20 степени Целзијуса, и радног притиска у систему планира у 7,4Мпа обавља цевовода од цеви класе К55-К60.

Израчунавање масе цеви

У већини случајева, приликом израчунавања система, можда ће бити неопходно процијенити маса цијеви, на пример, како би се то повезало са носивошћу носача или једноставно предвидјети трошкове транспорта.

Међутим, за ово не постоји потреба за израчунавањем математичког метода колико тежак одређени део цеви, јер референтне информације садрже тачну тежину трошног броја различитих типова цијеви.

Довољно је знати сљедеће информације:

• Материјал цеви;
• Спољни пречник;
• Дебљина зида, итд.

Након што ће бити позната тежина једног мерача, ова вредност се мора помножити са бројем погонских бројила.

Површина

Приликом инсталирања различитих аутопутева, можда ће бити потребно изоловати, водонепропусити, обојити итд. Да бисте то урадили, потребно је одредити област цевовода, што ће вам омогућити да израчунате количину материјала. Да би се извршио овај прорачун, неопходно је помножити обим спољашњег пресека према дужини цијеви.

Формула за одређивање круга је следећа - Л =? Д. Дужина сегмента цеви означава се као Х.

У овом случају, површина спољног обима цеви ће изгледати слиједеће - Ст =? ДХ м2, гдје:

• Св је површина цеви, која се мери у квадратним метрима.
• ? - Број "пи", који је увијек једнак 3.14;
• Д је спољашњи пречник;
• Х - као што је горе поменуто, означава дужину цеви у метрима.

На пример, постоји цев дугачка 5 метара и пречник 30 цм, његова површина је Ст =? ДХ = 3,14 * 0,3 * 5 = 4,71 квадратних метара.

На основу горе наведених формула, такође је могуће израчунати запремину цевовода и површину његових унутрашњих зидова. Да би то учинили, потребно је само у промјенама промијенити вриједност спољног пречника вриједношћу унутрашњег. Сви ови параметри могу бити потребни приликом инсталације домаћег гасовода.

Закључак

Погледали смо основе начина израчунавања цевовода за снагу и стабилност. Наравно, приликом инсталације индустријских аутопутева се обавља много сложенији дизајн, који укључује низ других акција, тако да овај рад обављају искључиво професионалци. Међутим, приликом изградње система за домаћинство, све неопходне вредности могу се научити самостално.

Са видеа у овом чланку можете добити више информација о овој теми.
