Како спојити цијев мон. са полипропиленом

Често постоје случајеви када се прави цевовод, морате се суочити са проблемом повезивања цеви из различитих материјала. У овом чланку ћемо погледати како спојити ХДПЕ цев са полипропиленском цеви.

Врсте полипропиленске везе

За повезивање цеви од полипропилена са другим врстама цеви постоје посебни прикључци са навојем. Једна страна фитинга је заварена до полипропиленске цеви, а друга страна, са навојем, повезана на исти пречник са навојем на другој цеви. Навој на прикључку може бити унутрашњи или спољашњи. Постоје и комбиноване спојнице. Ми ћемо их размотрити касније.

Друга врста прикључка од полипропиленских цеви базирана је на прирубничком споју. Ова врста везе се користи у великим цевима. За причвршћивање прирубнице на цијев од полипропилена, заварен је рукав на који се онда монтира прирубница. Друга опција монтаже се врши помоћу прирубница за причвршћивање. Њихов уређај подсећа на спојну спојницу. Прирубнички прикључак је причвршћен за ивице цеви истог пречника и причвршћени вијцима.

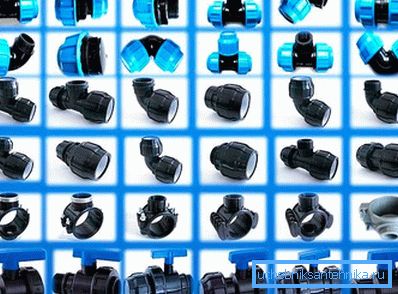

Врсте прикључака за ХДПЕ цијеви

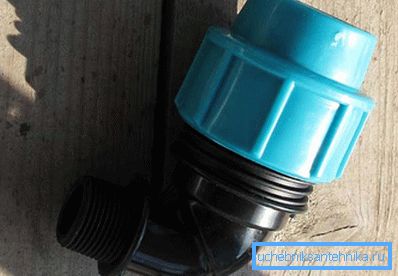

Пипе ПНД има приближно исте уређаје за повезивање. Најчешћа - колутна веза. За повезивање цеви користи се спојница, у којој се налази једна колут са једне стране и навој са друге стране. За причвршћивање спојнице, причврсна матица се одвија и ставља ХДПЕ цев. Колут се убацује у цев, стезна навртка се ставља и чврсто стегне.

Савјет! Причврсна навртка не сме се стезати врло чврсто, у супротном може пуцати или колут ће срушити ивицу цеви.

Након што је колут повезан са другим крајем навоја, друга цијев са навојем истог пречника може се привитити.

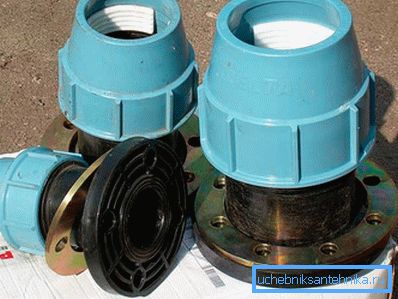

Прирубнички прикључак ХДПЕ цеви направљен је слично са горе описаном везом. На ивици ХДПЕ цеви је заварени рукав на коме је постављена прирубница. И исти уређај са прирубницом на поклопцу, где је прикључак инсталиран на ивицама цеви и притиснут са наврткама.

Прикључак две цеви

Употребом горе описаних уређаја за цијеви, лако можете повезати цијев ХДПЕ са полипропиленом.

• У првом случају, цеви са навојем постављате на ХДПЕ цев и комбиновану навојну спојницу са цевом за пропилен. На навој намотају ФУМ траку за заптивање и увијање.
• У другом случају спојите двије цеви са прирубницама. Уметните гумену заптивку између прирубница за заптивање и затегните их завртњима.

Комбиноване спојнице

Ако је са цевним прикључком за ХДПЕ цев све је чисто, онда су комбиноване спојнице (фитинги) за цеви од полипропилена различите. Хајде да их брзо погледамо:

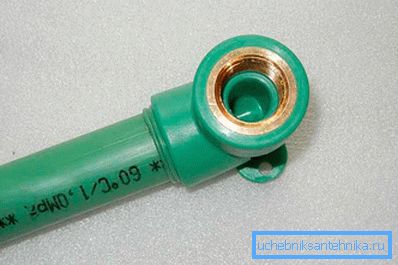

1. Спојница са унутрашњим навојем служи за повезивање цјевовода са другом врстом цеви или инструментима са спољним навојем. Састоји се од полипропиленске греде са металном спојницом притиснутом унутра, на којој се навлачи унутрашњи навој.

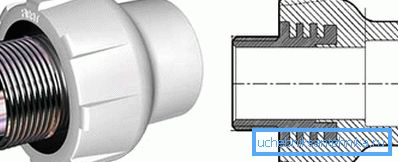

2. Спољна спојница врши исте функције као што је већ поменуто. Она се разликује само у томе да се метални рукав са спољним навојем притиска у полипропиленску гајбу.
3. Прикључна женска навојна спојница се састоји од полипропиленске гајбе у коју се притиска метални рукав, испупчене ивице ивице преко ивице полипропилена. Лице су дизајниране испод отвореног кључа. Унутрашњост је изрезана. Погодно је да завоји такав рукав са кључем за другу нит. Такође постоје модели спојница са лицем на кључ.
4. Мушка спојка кључ у руке је иста као и спојница описана у параграфу 3, али има спољашњи навој.
5. Спојница са унутрашњим навојем се састоји од два метална дела испод отвореног кључа. Штавише, један метални део повезан је са полипропиленском гајбом. Такве спојнице су постављене на местима где је неопходно одспојити цевовод или уклонити уређаје. Друго име за ову квачило је Американац. Раздвојите га са два кључа.
6. Одвојива спојница са спољним навојем је слична претходној америчкој врсти. Једина разлика је у вањском ниту умјесто унутарњег.
7. Спојница са матичном капом састоји се од полипропиленске гредице у коју се притиска фуга са навртком. Инсталира се на исти начин као и Американац: у местима потребног конектора цевовода.

Са овим комбинованим спојницама лемљеним на цеви од полипропилена, лако се повезује са ХДПЕ цевима, која има колут са сличним навојем.

Солдеринг ПП фитинге

Пре повезивања две цијеви са фитингом, морају бити причвршћени на цијев. Монтажни држач на ХДПЕ цеви, о којем смо већ говорили. Сада размислите о прикључку цеви од полипропилена са фитингом.

Фитинги цеви од полипропилена повезани спајањем помоћу специјалног лемилице за лемљење. На постољу је уграђено лемљење са млазницама и загревано на 260^окоЦ. Руб цеви се очисти од прљавштине, обрезан и размашчен заједно са унутрашњом спојницом. Цеви и монтажа у исто време стављају грејне млазнице. Након загревања, цев се равномјерно убаци у прикључак без окретања и оставља се да се охлади. Ово завршава процес лемљења.

После читања овог чланка, лако можете повезати цијев од полипропилена са цијевом ХДПЕ. Овде су све могуће опције за исправну везу. Постоје ентузијасти који на грађевинским форумима тврде да се ове две цијеви могу спајати спојем на различитим температурама. Али ствар је што су полипропилен и ХДПЕ израђени од различитих материјала, имају различите тачке топљења, тако да овај шав се може пробити или чак растопити. Ако одлучите да сачувате и експериментишете, онда то урадите на сопствени ризик и ризикујте.

Видео

Један пример је како замијенити дио гвоздене цијеви са полипропиленом. Исти принцип се може користити за повезивање пластичних цеви различитих материјала:

Фото

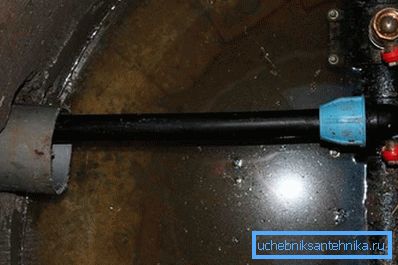

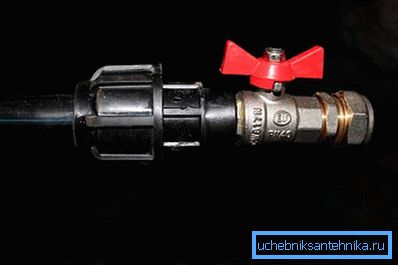

На овим фотографијама можете видети како још увек можете повезати пластичне цеви:
