Како уградити чичак у пластичну цев

23-01-2018
Цеви

Код рада модерних водоводних мрежа, често је неопходно прикључити додатне кућне апарате (нпр. Машину за веш или машину за прање судова). У овом случају не постоји начин без тзв. Уградње у постојећи цевовод, који се може организовати уз помоћ специјалног чепа, који осигурава грану из главног цевовода.

Али пре него што уградите цеви у метал-пластичну цев, препоручљиво је да се упознате са постојећим врстама фитинга, као и са редоследом њиховог уређења.

Врсте фитинга

Врсте фитинга

Приликом убацивања уградне плоче у резано метално-пластичну цев, по правилу се користе такве познате методе пројектовања прикључака, као што су пресовање, цримпинг или уградња на нити.

У складу са примењеном техником, могу се користити две врсте подних облога, и то:

  1. Компресија.
  2. Цримп.

Поред ових основних модификација, композитни чепови се такође могу користити за тапацирање у метал-пластичне цијеви, чији делови су дизајнирани за различите врсте спојева.

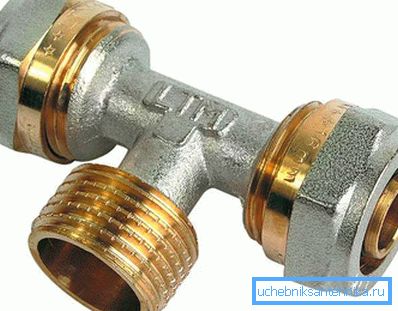

Са колутном везом и мушким навојем

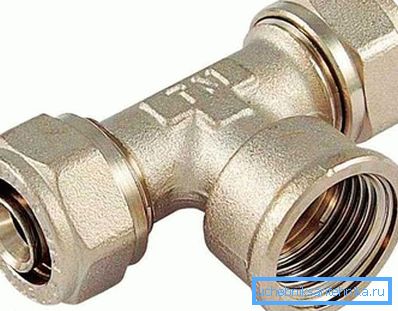

Са колутном везом и женским навојем

Оваква употреба различитих прикључака омогућава рад и са одвојивим (навртком и навојем)

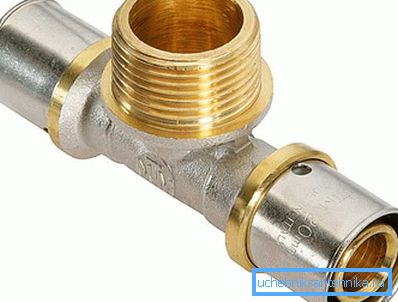

Са цримп конекцијом и спољашњим навојем

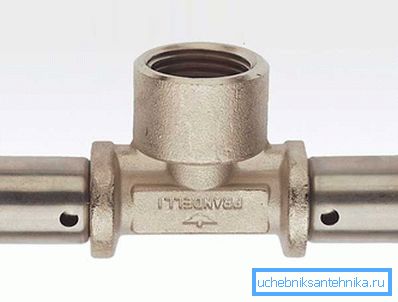

Са цримп конекцијом и женским навојем

и са једноделним дијаграмима ожичења, што повећава функционалност опремљеног чвора.

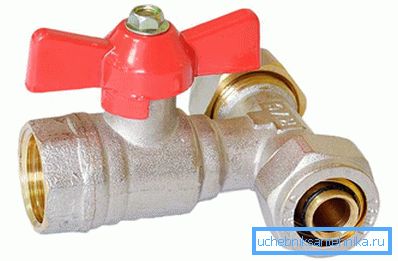

Цране тее

Дакле, приликом коришћења цеви са једним унутрашњим навојем и две матице за компресију, могуће је повезати у систем не само машину за прање веша или машину за прање судова, већ и било који мерни уређај са навојним брадавицама.

Тее структуре и њихова уградња

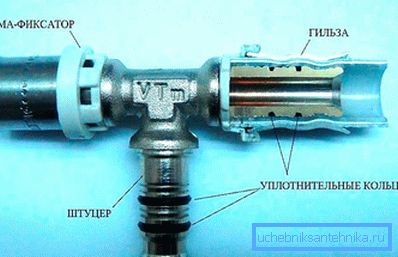

Одсек за пресовање

Већина типичних фитинга који се користе приликом убацивања у метал-пластичне цеви, су израђени од месинга или бронзе бризгањем. Елементи за заптивање који се користе у њима (качкети и компресиони прстенови) такође су направљени од бронзе. Поједине врсте таквих заптивки могу се направити од гуме, као и од савремених пластичних полимера.

Савјет! На грађевинском тржишту постоје јефтиније сребро од силуминума, али због ниског квалитета они нису на потражњи. Професионалци не користе такве фитинге.

Дакле, штапићи са рукавима, уграђени у метал-пластичне цијеви, се, по правилу, производе од нехрђајућег челика. Њихова кућишта од месинга обично су опремљена пластичном заптивком.

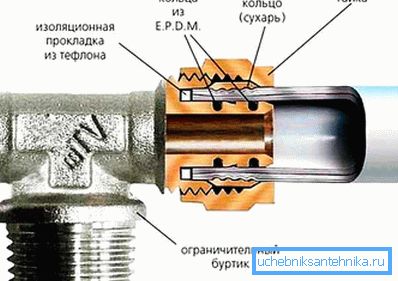

Пресек проводника

Када се у металним цијевима уграђује у домаћинство, најчешће се користи спојна спојница или кримп. За њихово формирање у првом случају користе се прикључци за фиксирање, ау другом - пресовљиви фитинги.

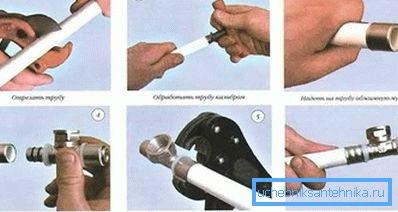

Технолошке технике које се користе за припрему ових врста зглобова имају много сличних карактеристика. Имплементација прве од њих укључује секвенцијално извршење следећих инсталационих операција:

  • прво, цев се исече на тачки убацивања под углом од 90 степени до своје уздужне осе;
  • онда оба резултујућа оквира управља тзв. калибром, што даје резовима радни изглед (не би требало да имају неправилности и боре);
  • након тога, на цевним крајевима постављају се затварачи са компресионим прстеном, након чега су обострано причвршћени оба брадавица (унутрашња опрема) монтираног фитинга;
  • у завршној фази рада, неопходно је само поправити делове цеви прикључака на брадавицама, заптивајући њихове спојеве помоћу ручица за пресовање.

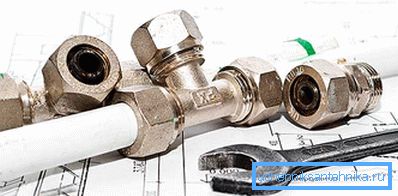

Припрема везе

Одмах смо запазили да, како би се формирала поуздана колутна веза, тијело монтираног фитинга мора бити држано током пресовања помоћу подесивог кључа. Па, да бисте стегнули затезну матицу, најбоље је користити кључ.

Притисак за монтажу

Редослед формирања артикулације пресовања се разликује од оног који смо већ раније разматрали. Уобичајени кључеви овде нису корисни, пошто је потребан посебан алат - притискачи, помоћу којих су цијеви убачене у матицу. Ово је не-одвојива веза.

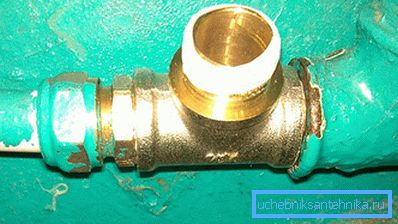

Прикључак метално-пластичне цеви на метал

Да би се постигла стандардна веза са навојем, монтирани прикључак једноставно је завртан на кривину цеви, чији деловни део (са претходно припремљеним спољним навојем) је претходно заптивен са ФУМ траком. Још једном, напомињемо да се навојни прикључак фитинга са металним цевима изузетно ретко користи.

Видео

Гледајте видео тренинг о раду са пластичним цевима. Упознаћете се са инсталацијом фитинга за пресовање, цијеви за резање и погледати како радити са алатом:
