Хризотилне цементне цијеви: својства и примјене

Да би користили хризотилне цементне цијеви у било којем пројекту према ГОСТ 31416-2009, врло је корисно и технички и економски - они су прилично издржљиви (вијек трајања је око 25-50 година), а осим тога 2-3 пута јефтинији челик, гвожђе и полимери. Такве светле позитивне квалитете обезбеђују се и технолошке карактеристике самог црисолитног цемента и дизајнерским карактеристикама свих елемената постављеног цјевовода. У наставку ћемо детаљније погледати ово, а поред тога ћемо показати на тему видео снимка у овом чланку.

Хризотилне цементне цеви

Опште информације

Обим

Хризотилне цементне цеви у складишту готових производа
  • Садашњи ГОСТ 31416-2009 успоставља и дефинира опште захтеве за цијеви под притиском и ниским притиском и склопке за сушење. Материјали слободног протока користе се за канализационе системе, за сакупљаче различитих система одводњавања земљишта, за вентилационе канале (издувне вентилационе системе), одводњавање у грејним мрежама, као и за полагање каблова и линија за одвоз смећа.
  • Хризотилне цементне цеви и спојнице, намењене високом притиску (са дебелим зидовима), користе се за снабдевање градова, градских и индустријских предузећа и пољопривредних комплекса топлом водом на температури не више од 115 ° Ц, при чему радни притисак није већи од 1,6 МПа. Они се такође користе за системе одводњавања и издувних цијеви, одговарајућу дренажу, штапове за отпад и тако даље.

Техничке карактеристике

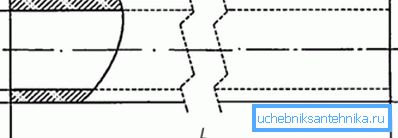

Цртање цеви: Д - спољни пречник; д је унутрашњи пречник; Л је дужина; с - дебљина зида
  • Не захтева хидроизолацију, јер апсолутно није предмет корозије;
  • То није проводни материјал;
  • Не захтева јаку топлотну изолацију - топлотна проводљивост хризолит цемента је само 0,8 кцал / (м * х * точак) - инструкција указује да је 60 пута мања од челика;
  • Код транспорта хладне воде на зидовима нема кондензације;
  • Коефицијент продужења температуре је овде 12 пута нижи од челика, тако да нема потребе за постављање скупих компензатора за продужавање температуре - овај фактор даје одличне препоруке за постављање канала. Испоставља се да у овом случају цена пада и на сам материјал и на његову инсталацију због дизајнерских карактеристика цевовода;
  • Приликом формирања цеви могуће је мале грешке у величини, а неке деформације (повећање) се јављају и током транспорта топле воде, али се то у компензацијским спојевима надокнађује гуменим прстеновима за заптивање спојева;
  • Водоотпоран. У контакту са водом, материјал добија само чврстоћу - отврдњавање долази услед физичко-механичких својстава хризолитског цемента;
  • Када транспорт воде у микроорганизме не развијају, то јест, цеви не прелазе. Због тога се не појављује додатна хидрауличка отпорност;
  • Отпорни су на агресивне алкалне и слабо киселе средине;
  • Употреба кризотилних цементних цеви на различитим локацијама подразумијева смањење времена изградње од 35-40%, смањује потребу за грађевинском опремом за 50-55% и значајно смањује трошкове рада радне снаге.

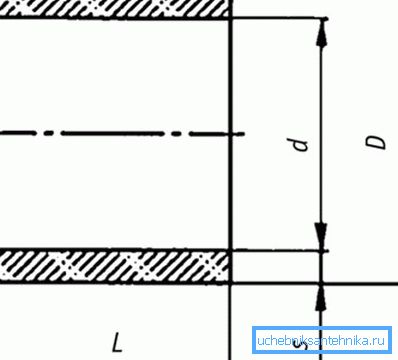

Спојница: Д - спољни пречник; д је унутрашњи пречник; Л је дужина; с - дебљина зида

Напомена Цријеле без цијеви за цријево у документацији су означене са скраћеницом БНТ, а спојнице за њих - БНМ или полиетилен МПТ. За цеви под притиском скраћеница је БТ или ТТ, а за спојнице - ЦАМ или ТМ.

Пролаз је условљен Пречник унутрашњи (мм) Спољашњи пречник навојних крајева (мм) Дебљина зида завршетка навоја (мм) Дужина (мм)
БТ-6 В-9 БТ-12 БТ-15 БТ-6 В-9 БТ-12 БТ-15
100 104 100 - - 122 9 11 - - 3950
150 146 141 - - 168 11.0 13.5 - - 1950
200 200 196 1888 180 224 12 14 18 22 5000
250 - 242 234 - 247 - 16 20 - 5000
300 292 286 276 267 324 16 19 24 28.5 5000
400 385 377 363 352 427 21 25 32 37.5 5000
500 476 466 450 436 528 26 31 39 46 5000

Табела техничких карактеристика ВТ (ГОСТ 31416-2009 према ОКП 578600)

Пролаз је условљен Пречник споља (мм) Пречник Инт. (мм) Дебљина зида (мм) Дужина (мм)
100 118 100 9 3950
150 161 141 10 1950, 5000
200 213 191 11 5000
250 266 238 14 5000
300 309 279 14/15 5000
400 407 373 17 5000
500 514 466 24 5000

Табела техничких карактеристика БНТ (ГОСТ 31416-2009 према ОКП 578600)

Пилинг

Инсталација грејања. Фото

Инсталацијски рад с властитим рукама или на послу, без обзира да ли је грејање, мелиоративни канал, управљање кабловима, канализација и тако даље, се одвијају скоро исте линије. Ово копа ров, преноси цеви са спојницама на градилиште, прелиминарну инспекцију интегритета, стављање свих елемената у ров, другу инспекцију, испитивање пропустљивости и / или стезање (у зависности од сврхе) и повратно пуњење рова.

Цеви се не постављају директно на дно рова - тамо се налази предњи део прешишног тла или песка, са минималном висином од 50-60 мм, што вам омогућава равномерно распоређивање терета на целом подручју.

У сваком случају, полагање ће се изводити под нагибом, што зависи од пречника цјевовода (преко 200 мм - 3-4 мм по линеарном метру), уколико не постоји природни нагиб на земљи, онда се поставља у процес копања рова. Овакав нагиб је неопходан не само за канализацију без струјања, већ и за сушење - уосталом, сигурно ће имати влагу која може да протиче у једном правцу.

Напомена Током транспорта и уградње свих азбестоцементних цријева, цријеви под притиском за цријеп морају се помјерати глатко, без оштрих удараца и удараца, без обзира на то како се полагање врши - краном или ручним.

Начини повезивања БНТ-а

Дијаграм везе БНТ

При монтажи циркулозног цемента за слободни проток у сувом тлу, користите полиетиленске МПТ спојнице, које имају унутрашњу преграду за спајање крајева. За МПТ једињење, треба га чувати у врућој води, пожељно до 100 ° Ц, тако да се благо повећава и постаје пластична (такође се загрева вентилатором).

Грејна спојница се ставља на цев тако да се на крају прекида са преградом, а онда се крај друге цијеви убацује тамо док се не заустави - након што се пластика охлади, веза се може сматрати спремном.

При монтажи у свим осталим земљиштима користе се кризотил-цементне нискотлачне спојнице (БНМ). Њихова инсталација се може изводити без везних материјала, уколико је сврха БНМ-а само одржавање равне линије, али у свим другим околностима за адхезију се користе различити битумени, масти или цементни песак.

Битумен се сматра најпоузданијим за сноп - он се улијева у рукав у врућем (растопљеном) стању у рупама направљеним на истој линији.

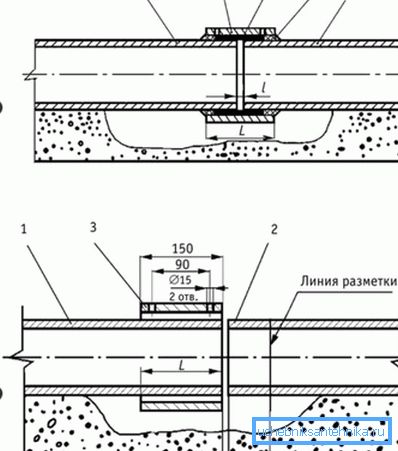

Доцкинг: А - почетни положај БНМ са рупама; Б - положај БНМ након инсталације; 1, 2 - БНТ; 3 - БНМ; 4 - везивање у; 5 - конопља; Л је дужина; И - монтажни клиренс

Пре прикључивања на ивице БНТ-а, они обележавају позицију БНМ-а - овако ће се налазити након завршетка инсталацијских радова, затим ставити квачило дуж ових ознака, а како би га средили-ставите дрвене чипове око периметра. Неопходно је оставити између 3 мм и 5 мм размака између цеви, гдје ће лепак касније продрети - то ће служити и за заптиваче и пуфер.

У циљу заптивања празнине, поред решења за везивање, гајба се гурне у решетку - конопља, тепиха или вуче, и одлази са ивице око 1/3 удаљености од дужине манжете на том крају. Након тога, растопљени битумен почиње сипати у једну бушену рупу и то ради све док не почне да тече из друге рупе - то ће значити да се шупљина попуњава до капацитета.

Након заливања, спој мора остати непокретан да ојача битумен, а температура мора бити природна, а ивице споја треба заптивати, на пример, омотањем широке траке (50-70 мм).

У случајевима када се као везивно средство користи малтер за цементно песак, рупе на спојници се не избуше - једноставно се ставља преко смеше постављене око периметра. И ивице у овом случају се затварају решењем.

В монтажне методе

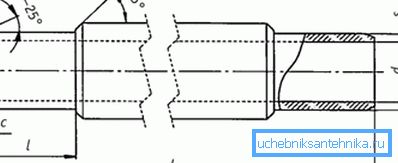

Цријеп под притиском цријела: Д - спољни пречник; д је унутрашњи пречник; Ја сам дужина окренутог краја; Л је дебљина окренутог зида; с је дебљина зида; ц је дужина конуса

У зависности од радног притиска, цеви под притиском се сврставају у две групе: а) за водоводне цеви, које укључују ознаке ВТ6, ВТ9, ВТ12, ВТ15; б) за топловодне цевоводе: ТТ3, ТТ6, ТТ9, ТТ12, ТТ16.

Цлассинесс Класа (симбол) Радни притисак П
Пипе Склопка МПа кгф / цм2
1 ТТ3 ТМ3 0.3 3
2 ВТ6 ЦАМ6 0.6 6
ТТ6 ТМ6
3 БТ9 ЦАМ9 0.9 9
ТТ9 ТМ9
5 ВТ12 САМ12 1.2 12
ТТ12 Тм12
6 БТ15 ЦАМ15 1.5 15
7 ТТ16 ТМ16 1.6 16

Таблица класификације

Конфигурација спојнице: а) два жлебова; б) четири жлеба; ц) два жлеба са издужењем; Д је спољашњи пречник; дк је пречник жлеба; Л је дужина; с - дебљина зида

За постављање цевовода високог притиска из кризотилног цемента за спајање, користе се спојнице сличног материјала, које се активирају према принципу самозапаљења. Дакле, за радни притисак од 6 кгф / цм2, 9 кгф / цм2, 12 кгф / цм2 и 15 кгф / цм2 Користе се спојнице за два или четири жлебове за заптивне прстенове. Али за топлотну цев са радним притиском од 16кг / цм2 произведу посебне, дуже спојнице, у којима су два жљебњака нешто шира него обично.

Фугментни прикључак: 1,2 - цријеп хромолита и цемента; 3 - спајање; 4 - гумени о-прстен

Одломљена фигура на врху показује прикључак спојница високотлачних цеви хризотилног цемента. Гумени прстенови за заптивање споја испоручују произвођачи заједно са спојницом, без обзира на то ко их производи - саму биљку или треће предузеће.

Постављање цевовода високог притиска може се изводити на два начина - под земљом и преко тла - каналским и каналским полагањем, односно, а друга опција се врши на рачун носача одређене висине. Најпопуларнија се може назвати подземном инсталацијом - прво, ово је најбоље естетско решење, и друго, користи се у потпуности са свим позитивним техничким карактеристикама материјала.

У случају инсталације без каблова, постоје значајна ограничења, на примјер, не можете вршити полагање путева, трамвајских линија, пруга, стамбеног сектора и тако даље.

Принцип монтаже азбестно-цементних цеви за подупирање

Спољна заптивка заузима доста корисног простора, али у неким случајевима једноставно је немогуће одбацити из техничких разлога и монтира се на специјалне подупире, тзв. Лодке, које стоје на обе стране, а челична трака је причвршћена између њих.

Најчешће се такво полагање врши на територији индустријских предузећа, ван града и, у екстремним случајевима, дуж кућа, између коловоза и коловоза.

У случају водокотлића, подземне инсталације, цеви високог притиска хризотилног цемента се стапају тачно онако како су без притиска - на подлози прешишног тла или песка. Али у ситуацијама када се челични цјевовод размаже и замењује кризотилним цементом, онда често остају послужавници који се могу поново користити.

Напомена Понекад можете чути питање, која је разлика између кризотилног цемента и азбест-цементних цеви? Заинтересовани људи могу бити сигурни - овде нема разлике, то је један и исти материјал.

Закључак

Након што сте прочитали овај чланак и гледали видео снимак, сигурно сте схватили које су цријепове хризотилне цементне цеви и за које сврхе се користе. У домаћинству се обично користе за налагање стубних (пилова) темеља као кућишта, као и за постове, на пример, за ограду или лук грожђа.
