Које су грејне цеви и како се монтирају

У зависности од материјала, све грејне цеви могу се подијелити у три велике групе: метални, азбестосоцементни (кризотилни-цементни) и полимерни, иако свака категорија има своје сорте и карактеристике у употреби. Сваки од наведених типова може бити мање или више прикладан на један или други начин, који је усклађен са местом и методом инсталације, притиска и, наравно, жеље купца. Имаћемо прилику да разговарамо о општим карактеристикама таквих структурних материјала.

Одвајање грејних цеви у стану

Комуникацијски материјали

Метал

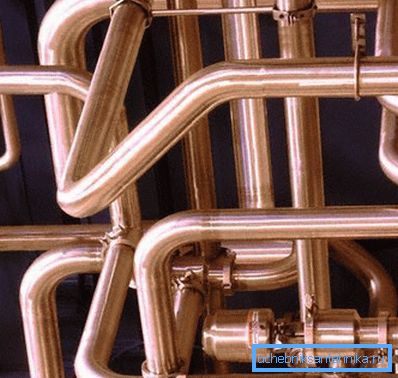

У фото-бакреном систему грејања
  • За системе грејања са било којим притиском користе се цеви различитих метала, међу којима се могу назвати и црни и нерђајући челик, ливено гвожђе, бакар и алуминијум.
  • Такође су релевантне комбинације два материјала, на пример, челик-алуминијум или челик-бакар или биметал.
  • Ако говоримо о чврстини, на првом месту ће сигурно бити челик, на термичку проводљивост - алуминијум, а на практичности - биметални системи.
  • Биметали се не користе за аутопутеве и контуре - овде се може користити црни и нерђајући челик, ливено гвожђе и бакар. Сви ови материјали (са изузетком нерђајућег челика) имају озбиљну мањку за азбест-цемент и полимере - подложност корозији или оксидацији.
  • Ипак, ако се ради о главним цевоводима, најчешће се налази црни челик и ливено гвожђе, а бакар се више користи у просторијама, поготово пошто је његова цена доста висока.

Напомена! Врло делотворан, нарочито за куће у земљи, грејање ваздухом кроз цеви, што је могуће за пећи као што је булериан. Сама пећ је врло економична, због секундарног накнадног гашења горива, а висок коефицијент преноса топлоте постиже се захваљујући челичној цеви преплетене око ње.

Азбестни цемент

Фотографије у процесу постављања азбестно-цементног грејања

За најекономичније грејне мреже, можда се може назвати кризотилна цементна цев - не захтева моћну изолацију, пошто има довољно ниску топлотну проводљивост. Штавише, његова брзина деформације при загревању је 12 пута нижа од челика, стога за инсталацију, скупа компензација спојнице. Због свог састава, азбест-цемент не формира органски раст, па се зато пропусност или хидрауличка отпорност практично не смањују.

Истовремено, упутство о азбестно-цементним цјевоводима бележи њихову крхкост (упркос арматури) - плаше се јаких утицаја и удараца током транспорта. Приликом инсталације таквих цевовода, обавезно је извршити два визуелна прегледа - један након истовара на рову, а други - након полагања. Прикључивање се врши помоћу униформних спојница са гуменим заптивкама.

Технополимери

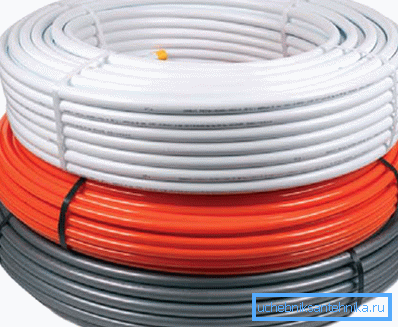

Узастопни полиетилен за топли под
  • Последњих година, полимерне цеви се све више користе за системе грејања или њихове кругове, који све више замењују различите металне аналоге.
  • Можда је део такве популарности повезан са чињеницом да их је лако саставити сопственим рукама, што то користе многи власници, штедећи новац за привлачење стручњака (заваривача).
  • Полиетилен и полипропилен спадају у категорију полимера, али ћемо детаљније говорити о томе у наставку.

Напомена У документацији умјесто пуног имена материјала, често је могуће пронаћи његову скраћеницу. Тако се полиетилен назива ХДПЕ / ЛДПЕ или једноставно ХДПЕ / ЛДПЕ (низак и висок притисак), ХДПЕ / ЛДПЕ (међународна верзија) и полипропилен ПП или ППР (међународна верзија).

Преглед полимерних производа

Полиетилен и метална пластика

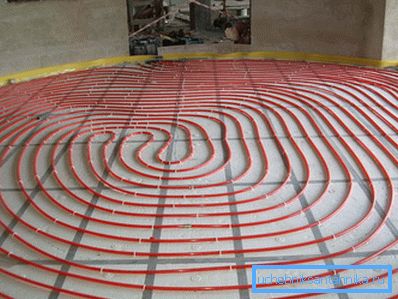

ЛДПЕ подно грејање

Међу полиетиленским цевима, првенствено смо заинтересовани за ЛДПЕ (цросс-линкед ПЕ) и метални ламинат - они се не користе за радијаторске кругове, али се не могу избјећи приликом инсталације система подног грејања.

  • У ту сврху се може користити пречишћени ПЕ пречник 16 мм - дозвољени номинални притисак до 10 бар, а максимална радна температура је до 110 ° Ц.
  • Такве карактеристике указују на то да се цеви могу користити са било којим самосталним котлом, па чак и ако се хладњак испоручује из централног грејања.

Обрати пажњу! Ова шема се може имплементирати само са аутономним загревањем. Повезивање топлог пода са уобичајеном батеријом значи ризик да добијете фино и незадовољство суседа.

  • Недостатак таквог полимера може се назвати недовољна крутост - како је познато, контура се поставља на естрих, након чега се сипа са другим слојем раствора и ако цијев није напуњена водом током такве операције, онда се може деформирати.
  • Фиксирање на подлогу се врши помоћу специјалних тракастих трака, помоћу којих је погодно издржати одређени степен поплочавања и растојање од зида тако да подножје испод њега не узрокује штету.

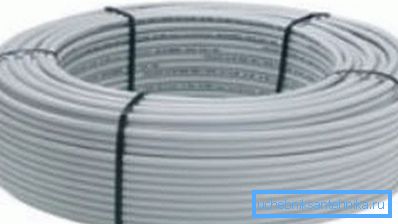

Метална цев у ували

Са истим успехом, метални ламинат се користи за подно грејање, штавише, већина водоинсталатера више воли овај материјал, ПЕ - погодније је поставити и, с друге стране, трошак металног ламината је нешто нижи од ЛДПЕ-а.

  • Оваква цев има три главне слојеве - унутрашњу од ЛДПЕ, средњу - алуминијумску фолију и спољашњу - ХДПЕ. Сви они морају бити везани лепком (за квалитетне производе).
  • Уколико постоји потреба за оштрим кривинама, које се не могу избјећи приликом полагања змије, на цијев се ставља комад челика (20-25 цм), чији унутрашњи пречник је неколико милиметара већи од цијеви, односно 18-20 мм.
  • Овај извор се гурне на место кривине и постепено, како је положено, потискује се напред до самог краја.
  • Када је неопходно инсталирати постављен термометар на цев за грејање, то се не ради на поду, већ на дистрибуционом чвору, који је најчешће уграђен у зид.

Популарни модели

Да бисте сазнали који су производи погодни за систем грејања и који нису, доле наведена табела ће помоћи:

Тип цеви Сврха Максимална температура у континуалном режиму Номинални притисак (атм / МПа)
ПН10 Хладна вода 20 ° Ц (кратко 45 ° Ц) 10.2 / 1.0
ПН16 Хладна вода 40 ° Ц (кратко 65 ° Ц) 16.3 / 1.6
ПН20 Хладна и топла вода, грејање 80 ° Ц (кратко 100 ° Ц) 20.4 / 2.0
ПН25 Хладна и топла вода, грејање 95 ° Ц (краткотрајно 150 ° Ц) 25.5 / 2.5

ППР Резиме

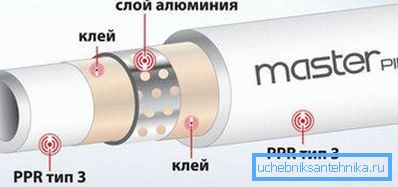

ППР РН25 структура производа

За радијаторске кругове (укључујући ово може бити једнокружни круг грејања), користе се модификације полипропилена РН20 и РН25, мада је ово друго углавном намењено за такве намене.

Чињеница је да, као што можете видети из горње табеле, радна температура за РН20 достигне 80 ° Ц, а оптимални начин котла за конвекцију је 60-80 ° Ц, према томе, овде нема повреда.

Али ипак, ако мислите да ће радна (константна) температура кола премашити 80 ° Ц, онда наравно боље користити РН25.

Напомена У РН 25 алуминијумска фолија се не налази у средини зида, већ ближе површини, што ће ометати рад заваривања. Због тога, да бисте је уклонили, користите бријач за скидање горњег слоја и фолије. Такође треба напоменути да за кутије радиатора термостата фактуре на грејној цеви могу се монтирати на било ком месту погодном за вас.

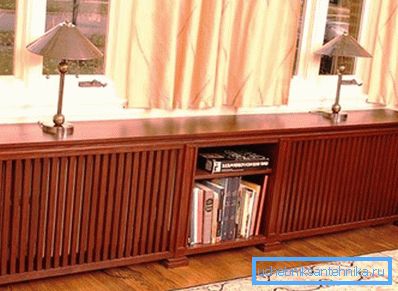

Украсне решетке на систему грејања

Ако сте заинтересовани за затварање система грејања, за ово можете купити у продавници или направити себе, као на врху фотографије, декоративне решетке које маскирају не само радијаторе већ (ако је потребно) и цеви. ППР је причвршћен на зид са металним држачима или пластичним клиповима.

Закључак

Ако одлучите да инсталирате ППР у зид - предности и слабости су очигледне, иако технолошки нема везе с колом. Предност у томе је да једноставно уклоните цев из погледа, а немате никакав губитак топлоте. Али негативну страну је тешко назвати, осим што повећање интензитета рада током инсталације кола. Видео у овом чланку ће помоћи у детаљима да разумеју ово питање.
