Који промјер цијеви треба изабрати за гријање: опис основних
Када потрошите грејање у стану или у приватну кућу, поред материјала употребљених цијеви треба узети у обзир и димензије њихових дијелова. Одређују количину течности која се пренесе за одређену јединицу времена, што значајно утиче на перформансе целе структуре. Разговараћемо даље како пронаћи овај индикатор.
Однос између пресека цевовода и капацитета притиска у њему
За почетак, вредно је отклонити мит да је дебља цев, што је интензивније кретање расхладног средства у њему. Са прекомерним порастом пречника, притисак у систему може пасти до те мере да грејање у кући неће постати сасвим. Да бисте то спречили, прочитајте следећу табелу која наводи параметре расхладне течности за најчешће врсте тубуларних производа:
| Погледајте цев | Потрошња, м3/ х | Брзина, м / с | Губитак главе, м / 100 м |
| Челик нови 133? 5 | 60 | 1.4 | 3.6 |
| Челик стари 133? 5 | 60 | 1.4 | 6.84 |
| ПЕ 100 110 × 6,6 (СДР 17) | 60 | 2.26 | 4.1 |
| ПЕ 80 110? 8.1 (СДР 13.6) | 60 | 2.41 | 4.8 |
| Челик нови 245? 6 | 400 | 2.6 | 4.3 |
| Челик стари 245-6 | 400 | 2.6 | 7 |
| ПЕ 100 225 × 13.4 (СДР 17) | 400 | 3.6 | 4 |
| ПЕ 80 225 16,6 (СДР 13,6) | 400 | 3.85 | 4.8 |
| Челик нови 630? 10 | 3000 | 2.85 | 1.33 |
| Челик стари 630? 10 | 3000 | 2.85 | 1.98 |
| ПЕ 100 560? 33,2 (СДР 17) | 3000 | 4.35 | 1.96 |
| ПЕ 80 560? 41,2 (СДР 13,6) | 3000 | 4.65 | 2.3 |
| Челик нови 820? 12 | 4,000 | 2.23 | 0.6 |
| Челик стари 820? 12 | 4,000 | 2.23 | 0.87 |
| ПЕ 100 800? 47,4 (СДР 17) | 4,000 | 2.85 | 0.59 |
| ПЕ 80 800 ± 58,8 (СДР 13,6) | 4,000 | 3 | 0,69 |
Изборне карактеристике
Како одабрати пречник цеви за грејање? Хајде да погледамо почетак са њиховим описом.
Опис
Избор пречника цеви за грејање одређује се следећим карактеристикама:

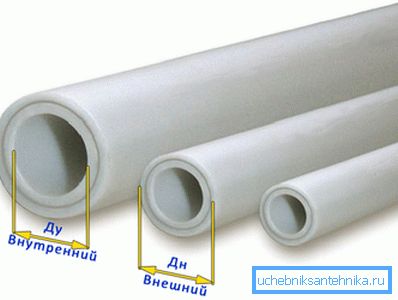

- Растојање између унутрашњих зидова - унутрашњи пречник цеви. Ово је најважнији индикатор који показује пропусност будућег дизајна.
- Растојање између спољашњих зидова - спољни пречник. Разврставају се у:
| Класа | Параметар, цм |
| Мали | 0.5-10.2 |
| Просек | 10.2-40.6 |
| Велики | 40.6 или више |
- Условно пролаз. Вредност секције је заокружена и претвара у инцх јединице.

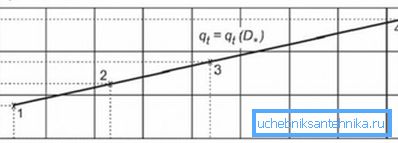

Разлика између спољашњег и унутрашњег пречника је дебљина зида производа, што утиче на пренос топлоте цјевовода.
Мање или више
Након израчунавања, вриједности могу имати одређени распон, у ком правцу је боље одступити: на већу или мању?
Експерти сматрају да је рационалније користити мали део из неколико разлога:
- У гасоводу постоји мања количина расхладног средства која треба загријати. Због тога је смањен трошак рада система грејања.
- Лакше је извршити инсталацију ручно.
- Смањи трошкови танке цеви сами у поређењу са дебљег узорка.
Савет: не бисте требали конкретно потцијенити резултате калкулација, јер ће значајно смањити ефикасност система гријања и учинити га врло бучним.
Треба имати на уму да је идеална брзина интервала између 0,3 и 0,7 м / с.
Извођење калкулација
Да би разумели суштину процеса, размотрите је на примеру проналажења оптималног пресека за грејне цеви смештене у соби од 20 м2.
Упутство је следеће:
- Пре свега, налазимо индикатор потребног преноса топлоте. Ако зидови имају изолацију, а плафони не прелазе три метра, онда за сваких десет квадратних метара потребан је 1 кВ топлотне енергије. Замените на нашу верзију и добијете 2 кВ.
- Затим додамо неопходну двадесетоструку резерву, која нас на крају даје 2,4 кВ.
Савет: Препоручујемо да користите калкулатор приликом израде онлине израчунавања. Такав програм може значајно поједноставити задатак и избјећи типичне грешке.
- Ако постоје прозори у просторији, додајте исти број батерија капацитета најмање 1.2 кВ. Обично се постављају директно испод прозора.
Важно: вредност снаге може узети више, али ни у ком случају мање, јер се ваш систем не бори са својим задатком.
- У табели која садржи унутрашње пречнике пронађена је вредност добивене снаге 2400 В. Тамо видимо да су цеви са осмим милиметром пречника погодне за одређени систем грејања. Брзина течности ће бити једнака 0,6 м / с, брзина протока - 105 кг / х и тачна термална снага - 2453 вати.
Такође је дозвољено коришћење цеви пречника од десет милиметара, а онда се брзина расхладне течности смањи на 0,4 м / с, проток се повећава на 110 кг / х, а капацитет ће се повећати на 2555 В.
Закључак
Избор пречника цеви за грејање је веома важан задатак, а перформансе читавог система зависе од тачности ове фазе. Прешироки производи могу потпуно зауставити извођење својих функција, а превише танке ће радити неефикасно и шумно (погледајте чланак Спољни пречник цеви - све што вам треба знати о димензијама).
Због тога је неопходно узети у обзир све детаље при изради прорачуна и доношењу одлука како би се постигао максимални ефекат. У чланку смо приказали све информације које су потребне за ово.
На представљеном видео-у можете се упознати са додатним материјалима који имају директан утицај на разматрану тему. Будите пажљиви приликом израчуна!
