Компресиони прикључци за бакарне цеви: производи од

Како су оклопни елементи за бакарне цеви? Шта је са уређајем с сличним функционалностима за челик (обичан и валовит нерђајући челик), метал-пластика и полиетилен? Да ли ова класа прикључака има одређене проблеме? Покушајмо то схватити.

Бакар

Како су бакарне цеви спојене помоћу окова за заваривање зависи од врсте ових фитинга.

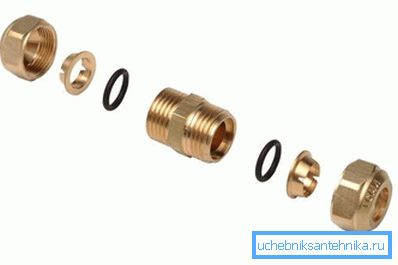

Меки печат

У том случају, заптивање је осигурано експанзијом гуменог или силиконског прстена, који је причвршћен између тела за монтирање и дистанчног прстена када је матица затегнута. Начин састављања једињења је, уопште, прилично очигледан.

На цеви одговарајућег пречника се наизменично носи:

1. Цап нут.
2. Прстен за задржавање.
3. Компактор.

Затим се цев поставља у тело фитинга, након чега је спојна матица затегнута - прво ручно, а затим 1-2 обртања помоћу пара подесивих или отворених кључева. Једна фиксира положај тела, а друга ротира навртку.

Предности овакве везе су очигледне: не захтева обрезивање и калибрирање ивице цеви и може се вршити сопственим рукама користећи најједноставнији алат.

Цена једноставне инсталације је прилично разумна поузданост: са значајним механичким оптерећењима, сасвим је реално да се цев излази из споја. Одакле долазе оптерећења? Оффханд - бар са воденим чекићем који прати ток воде; Међутим, игре дјеце активног узраста су најмање деструктивне за водовод.

Белл фиттинг

Друга схема повезивања је дизајнирана за жарени бакар и користи своју пластичност, могућност деформисања под оптерећењем. Тврдоћа је обезбеђена од стране конуса који спречава крај цеви, на коју га привлачи синдикална навртка и заптивни прстен. Зглоб је јачи и, што је још важније, издржљивији: она ће остати непропусна, чак и уз дуготрајно прегревање, што је штетно за гуму.

Упутство за склапање везе у овом случају је много теже.

1. Цев се исецује специјалним ножем.. Задњица мора бити стриктно праволинијска према својој оси.
2. Затим се навијата навртка и заптивни прстен..
3. Рука се избацује тако да се ухвати конусно заптивање, након чега га привлачи матицна капа и заптивни прстен на тело фитинга..
4. Причврсна матица је причвршћена пар кључева. Немојте претерати са напором: и да прекинете навој на месинганој опреми и лако прекидате поклопац.

Метална пластика

Како су спојнице за металне цијеви?

Цев се разликује од већине алтернативних решења у својој ниској крутости прстена. Ово својство надокнађује фитинг, који се користи као цијев: сплит прстен компримује ивицу метала и полимера на његовој површини.

Додатно заптивајте везу:

• Флуоропластична подлошка између краја цеви и места за подршку монтаже. Приликом затегњавања матице, зглоб се притисне на њега помоћу затегнутог подељеног прстена.
• Пар прстенастих прстена носи на фиксирању у жљебовима на површини.

Како су цримп фитинги инсталирани на метал-пластичне цеви?

1. Цев је обрађена ножем за сечење метал-пластике.

Узгред: аутор је врло добар са млином са резним точком за метал. Најважније - направити сечиво, строго окомито према уздужној оси.

1. Калибрисан је било којим предметом одговарајућег пречника. Циљ је елиминисање овалности близу дупета.
2. Облога се уклања изнутра. Ова једноставна мера помоћи ће вам да не гурате гумене о-прстенове.
3. Натезна капица и сплит прстен се одвајају од цеви, након чега се ставља на фитинг. Гумени прстенови могу бити подмазани текућим сапуном. Најважније - немојте их сломити и не прелазите на пак.
4. Раздвојни прстен се помера до краја, након чега је матица затварача затегнута - ручно, а затим са пар кључева.

Челик

Компресиони фитинги за челичне цијеви - обични, израђени од црног и поцинкованог челика и направљени од валовитог нерђајућег челика - уређени су скоро исти. Заправо, њихов дизајн тачно понавља уређаје које смо већ проучавали за спајање чврстог бакра: исте капице, прстенови за задржавање и О-прстенови.

Како монтирати такву везу у случају црних челичних цијеви?

1. Површина цеви пажљиво се очисти од слојева боје и рђе. Рад је лак за извођење са оштрим ножем.
2. Ако је овалитет присутан, он се елиминише. Уз одређену вештину за ову сврху, можете користити обичан гасни кључ.

Имајте на уму: може оставити дубоке огреботине на површини, што је неприхватљиво. Ако се то догоди, немојте бити лијени да уклоните заглављену датотеку.

1. Постепено померите горњу навртку, подељени прстен и заптивку до краја цеви.
2. Убаците структуру која се добије у тело и затегните матицу са пар кључева.

У случају валовитог нерђајућег челика, наравно, прве две тачке се могу изоставити.

Полиетилен

Компресиони фитинги за полиетиленске цеви, за разлику од свих горе описаних, нису направљени од метала (месинга, бакра или челика), али од истог полиетилена. Још једна значајна разлика је у томе што се монтирају без алата: орешке су затегнуте само ручно.

Корисно: максимални пречник компресионе арматуре за полиетилен, узимајући у обзир ову особину, ограничен је на 32 милиметара.

Уређај за повезивање је практично исти као и онај описан горе: стезање је осигурано прстенастом заптивком, који се, када је матица за затварач причвршћена, отвара стоп прстеном. (Погледајте и Драинпипес: Феатурес.)

Како монтирати везу?

1. Све површине очишћене су од прљавштине.
2. Спољна гредица се уклања са краја. Омогућава цеви да уђу у монтажу са минималним отпором.
3. Синдикална навртка, потисна и заптивна прстена се одвајају од краја цеви, а затим, након уметања у тело, назад. Нити, како се сећамо, стегне се искључиво руком.

Проблеми

Наравно, то није било без њих. Наведени су типичнији проблеми компресионих зглобова.

Закључак

Надамо се да ће материјал који је понуђен читаоцу помоћи у самоповређивање и поправку водовода. Као и увек, видео у овом чланку садржи додатне тематске информације. Успехи!
