Квадратна цев - универзални грађевински материјал

Профилно цијев има низ корисних функција које донекле проширују обим његове употребе у поређењу са кружним дијелом. Конкретно, равна површина олакшава употребу за инсталацију различитих структура. Такође, захваљујући свом облику, олакшава се процес повезивања појединих елемената у комплексне структуре.

Квадратне цеви различитих величина

Опште информације

Такав гасовод се може производити и од челика и пластике, на примјер, из ПВЦ-а.

Материјал у великој мери одређује обим употребе ваљаних производа, такве опције су могуће:

  • челична цев овог облика није погодна за организацију водовода или система грејања. Али се може користити за креирање рамова од цеви различитих делова и чак и за стварање намештаја сопственим рукама. Релативно мала секција може се користити за блокирање великих размака, јер су за ову сврху направљене од њих, а велике величине могу се користити као носачи, на пример, колоне;
У овом примјеру, сједишта сједишта су направљена од квадратне цијеви.
  • Квадратне пластичне цеви, наравно, немају чврстоћу метала, због чега је област њиховог коришћења ограничена дозвољеним оптерећењем. На примјер, пластични цијеви се могу користити за системе заливања ноктију у фармама перади. Сталци од пластичних ограда могу се направити од већих стандардних димензија, као што су кабловски канали, зрачни канали итд.

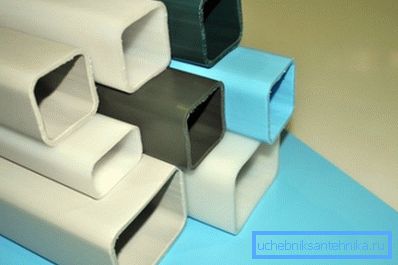

У фото-пластичној квадратној цеви

Употреба ваљаног челика у АСГ

Коришћење таквог цевовода у индустријској конструкцији донекле се разликује од конструкције појединца. Пре свега, скала задатака и оптерећење на структури. С обзиром на популарност ваљаних производа, има смисла да се детаљније објасне регулаторни захтеви и његова употреба.

Регулаторни документи

ГОСТ за квадратне цеви садржи основне захтеве за геометријске димензије, толеранције за њих, а стандардне величине су означене у асортиману.

Ситуација са регулаторним документима се разликује у зависности од материјала:

  • за челични гасовод, постоје 3 главна стандарда: ГОСТ 8639-68, ГОСТ 8639-82 и ГОСТ 30245-2003. Други документ комбинује основне информације не само у квадратном, већ иу правоугаоном делу. У истим документима можете пронаћи тежину по метру квадратне цеви;
Квадратне димензије цеви
  • као и за пластичне цеви, као такав, регулаторни документ за њих не постоји. Стога је неопходно више упућивати на информације произвођача.

Употреба профилног цевовода

У индивидуалној конструкцији обично се користе мале величине. У овом случају, његов опсег је ограничен на оквир цеви испод стакленика или стојала за уградњу ограде. Истовремено, оптерећење на њему је релативно мало, тако да тежина квадратне цеви не игра велику улогу.

У индустријској градњи, такав материјал дозвољава неколико пута смањење времена проведеног за изградњу објеката. Посебно вредна је чињеница да се може користити за покривање значајних размака. Ова техника се широко користи, на примјер, када се простори блокирају у индустријским продавницама, хипермаркетима и другим великим објектима.

Велики размаци се преклапају

Једини проблем у овом случају је маса квадратне цеви, ако једноставно блокирате велики распон дугачког цевовода, он ће се срушити само под сопственом тежином. Према томе, за преклапање великих размака се раде на фарми.

Пипелине труссес

Свака фарма се састоји од елемената као што је појас (горњи и доњи) и везивање. Поред профила цевовода, могу се направити И-гредице, углови и други ваљани производи. Али фабрике од ваљаних производа много су погодније за производњу, док је тежина структуре и даље мала (то може бити одређено ГОСТ-ом).

Фарма се може класификовати према форми, постоје такве врсте:

  • са паралелним појасевима;
Фарма са паралелним појасевима
  • у облику троугла. Триангуларна квадратна цеваста цев се може користити, на пример, као основа система трула;
  • трапезни;
  • арцхед.
Узорак закривљеног корита

Обрати пажњу! Да бисте направили закривљену конструкцију, потребан вам је бенд за цеви. Инструкције за његову употребу су изузетно једноставне - довољно је да се цеви истезе између ваљака. Боље је да се ручно не савијањем профила, ризик од рушења профила је сјајан.

У производњи посебну пажњу треба посветити чворовима трусс-а са квадратне цеви. Геометрија чворова снажно утиче на рад структуре под оптерећењем.

Карактеристике агрегата

Чвор је тачка на којој се сусрећу најмање 3 секције цевовода.

Најчешће се користе такве методе удруживања:

  • користећи заваривање;
  • користећи завртње или заковице;
Зглобни зглоб
  • додатно, можете користити ојачање плетива;
  • дозвољено је користити експанзионе кутије, подржава јачање чвора.

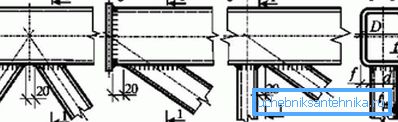

Дизне дизне: а) троугаона решетка; б) мрежу за подршку; ц) дијагонална решетка

Дозвољено је да се елементи фарме комбинују као завој и преклапање. Истовремено, стандардна величина је важна, величине квадратне цеви могу се научити из опсега.

Обрати пажњу! У завареном споју, метална бртва се може додатно користити ако је дебљина зида недовољна. Иначе, метала се једноставно може спалити.

Приликом састављања јединице, посебно је важно да не замените поједине елементе у односу на њихову позицију дизајна. Осовине појаса и траке треба да се пресецају у једној тачки, само у овом случају обе кочнице ће се учитати равномерно.

Међутим, постоје изузеци од овог правила. На примјер, у случају кориштења различитих величина у држачима или ако постоје ограничења због геометрије траке, центрирање чвора је дозвољено. Утицај центрирања приметан је на парцијалном моменту, узимајући у обзир и тежину квадратних цијеви приликом конструисања.

Померање осовине

Одвојено, потребно је споменути спојнице за консолидацију. Болтинг се може користити за ово. У случају завртања, за затезање споја се користе вијак велике чврстоће, а направљени су од угљеничног челика за компримовану.

Обрати пажњу! У случају прикључка цеви на прирубницама потребно је повећати ригидност прирубнице у затегнутој зони. Да бисте то урадили, једноставно можете појачати ребра, цијена таквог решења је минимална, а гарантује се да се дизајн не сруши испод оптерећења.

На крају

Профили цевоводи су свестрани грађевински материјал. Због својих геометријских карактеристика, може се широко примењивати не само појединачно, већ иу индустријској конструкцији. Чланак се фокусира на употребу ваљаног челика у грађевинарству.

Видео у овом чланку показује примјер кориштења квадратне цијеви у индивидуалној конструкцији.
