Модификација, ознака и димензије цеви од полипропилена

Временом, постепено, али сигурно, системи за довод и гријање воде из метала се преносе на полимере. Треба напоменути да су величине полипропиленских цеви израчунате у мм, а не у инчима, као што је то учињено раније (можете рачунати у било којој јединици, али се документација креира у метричком систему).

Споменули смо ППР са добрим разлогом, јер ћемо о томе разговарати, односно о модификацији, обележавању и димензијама које се користе за транспорт течности различитих температура. Ако сте заинтересовани, детаљније информације су испод. Осим тога, видећете видео у овом чланку који ће јасно показати нашу тему.

ППР

Означавање цеви од полипропилена

• Најпопуларнији производи овог типа означени су ППР-ом, као што се види на слици изнад, а све то због високог отпорности на топлоту - такви производи се користе за снабдевање топлом и хладном водом, као и системе грејања. Шта год било, у сваком случају, прва слова скраћенице ће бити ПП. Али можете задовољавати ППХ или ПП-1, што значи да су производи направљени од хомополимера (производ прве генерације за хладну воду). Можете пронаћи и симболе ППБ-а, што указује на могућност пријаве за топлу воду и грејање.
• ПН симболи указују на номинални притисак у бару. На пример, ако је ППР полипропилен, цев је 110 мм, а други пречници су означени као ПН20, онда је његов радни притисак 20 бар, што је 2 МПа или 20,4 кг / цм². Међу симболиком у овом случају постоје четири категорије - ПН10, ПН16, ПН20 и ПН25. А прва два су направљена са равномерним зидом, а последња два у средини или ближе површини имају ојачавајући слој, који је направљен од стаклопластике или алуминијумске фолије.
• Осим основних података, ознака такође означава помоћне, као што су назив произвођача, класа, спољашњи пречник и дебљина зида, нормативни документ овог производа.

Напомена Требало би рећи да су ПН10 и ПН19 произведени без ојачавајућег слоја, који служи за повећање отпорности на унутрашњи притисак, али као заштиту од ППР деформације када се загреје.

Геометријски параметри

Табела величине полипропиленских цеви ПН10, ПН20 и ПН25

Обратите пажњу на сто и видећете како се геометријски параметри мењају у зависности од номиналног притиска са истим спољним одсеком.

На пример, цеви од полипропилена од 20 мм, овде:

• ПН10 ће имати унутрашњи пречник од 16,2 мм, зид - 1,9 мм;
• ПН20 - унутрашњи пречник 13,2 мм, зид - 3,4 мм;
• ПН25 - унутрашњи пречник 13,2, зид - 4,0 мм, али овде се спољни попречни пресек мало повећава - у овом случају испада да је 21,2 мм.

Слично томе, геометријске пропорције осталих делова мењају, на пример, цеви од полипропилена 32 мм:

• ПН10 ће имати унутрашњи пречник од 26,0 мм, зид од 3,0 мм;
• ПН20 - унутрашњи пречник од 21,2 мм, зид - 5,4 мм;
• ПН25 унутрашњи пречник од 21,2 мм, зид - 6,0 мм.

И опет, ПН25 ће бити мало дебљи од условног дијела - већ ће бити 32 мм, али 33,2 мм.

Напомена Имајући у виду чињеницу да ојачавајући слој алуминијумске фолије није у средини зида, али ближе површини, а део ПН25 нешто превазилази условни, пре заваривања производа са спојницом, инструкција захтева чишћење мјеста лемљења са горњег ППР слоја и фолије. За такав поступак са ножем биће изузетно тешко, па у таквим случајевима користите посебан бријач од одређеног пречника.

Дубина и време лемљења, у зависности од величине

Као што схватате, приликом инсталације ППР полипропилена - цеви од 50 мм, 32 мм или са другим параметрима, подложне су заваривању за спајање кроз фитинге. Али одређени део производа имплицира одређену дубину слетања свог краја у фитингу.

Такође, време задржавања делова током заваривања и након ње током замрзавања зависи од секције. Можете одредити дубину производа који се уклапа у монтажу и његово држање користећи горњи сто.

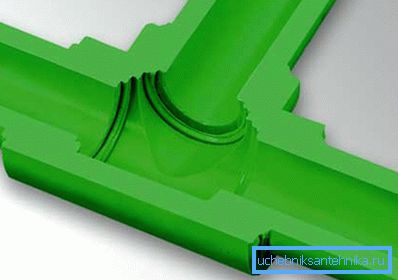

Параметри заваривања су изузетно важни за сваку велицину, јер ако је ППР полипропилен - цев од 16 мм номиналног унутрашњег пречника гурнута је више у односу на очекивано, онда се због гњечења зидова пропустљивост смањује или ће пролаз блокирати уопће. Ако се то деси у теби или у четверици, онда ће крај једноставно блокирати правоугаони излаз, који такође угрожава смањење пролазности или загушења.

Апликација

Поред наше уобичајене употребе полипропиленских цеви за системе водоснабдевања и грејања, често се многи домаћи мајстори састављају сопствене руке, користе се и за канализацију на отвореном и за вентилацију просторија.

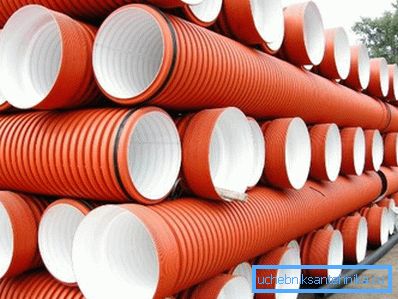

На пример, за канализацију одводе ППР пречника од 40 мм до 110 мм, са типичном дужином од 5 м. Прикључивање се врши помоћу спојница са гуменим заптивкама, а сам производ може бити или гладак или валовит.

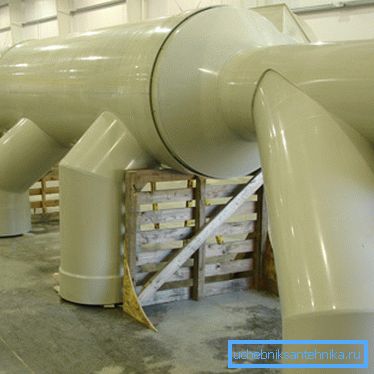

За вентилационе канале, као на врху фотографије, користе исте пречнике као и за спољну канализацију, али само овде конфигурација секције може бити не само кружна, већ и овална, квадратна или правоугаона. Главни захтев за вентилационе канале није повећана чврстоћа и ниски капацитет преноса топлоте, већ мала тежина.

Закључак

Приликом избора цеви за полипропилен сигурно неће платити посљедњу пажњу трошковима материјала. У том случају, морате имати у виду да цена није само величина и номинални притисак зидова, већ и бренд. Произвођачи брендова увек продају своје производе скупље, иако у квалитету можда не морају бити инфериорни (па чак и прећи) потпуно непознати почетни произвођачи.
