Монотубе систем грејања приватне куће

У одређеном периоду у историји наше земље, један од приоритетних задатака државе био је да се свим грађанима омогући приступачно становање. "Хрушчов" почео је да се подиже широм СССР-а. Овакви стамбени објекти имали су малу површину станова и били су врло брзо изграђени. Да би смањили трошкове изградње, изумео је низ нових шема и додатне опреме. Исто важи и за грејање. Да би се смањила потрошња цеви, израђен је један систем цијеви. Од тада, ова једноставна, али сасвим ефикасна конструкција се широко користи у приватној изградњи станова. У овом чланку ћемо описати како инсталирати један-цевни систем грејања приватне куће својим рукама.

За и против система

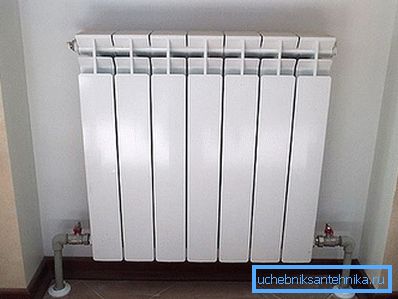

Овде је лако сакрити цеви.

Једнодневни систем грејања има своје позитивне и негативне стране. Познавајући ове могућности, можете прецизно одговорити који систем са једним или двоцевним системом је бољи. Дакле, почнимо са професионалцима:

  1. Најважнија предност је уштеда. Са једним цевним системом, нема потребе за џемперима за батерије, обрнуте стазе и друге елементе. Ово резултира у готово двоструком смањењу трошкова цеви у поређењу са двоцевним системом грејања.
  2. Могуће је регулисати проток течности за хлађење на сваки уређај за гријање без значајног утјецаја на рад целог система. Ово се постиже инсталирањем савремених уређаја као што су балансери, куглични вентили и обилазнице, термостатски вентили итд.
  3. Још једна предност се може сматрати естетиком читавог система. Пошто је број цеви овде мали, погодно је сакрити их иза лажних зидова или панела.

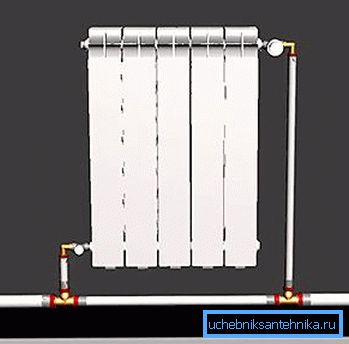

Једноструки систем је једноставан

Све ово чини јединствени систем цеви популарним. Али, такође је вредно запамтити да ће шема свих комуникација бити прилично једноставна. Ово омогућује самостално извођење гријања без много напора.

Али и овде није било недостатака, а доста их има. Недостаци система:

  1. Да би сви грејачи могли ефикасно да раде, неопходно је обезбедити довољан притисак у систему. Ова околност доводи до потребе за инсталирањем моћнијих пумпи, што доводи до повећања оперативних трошкова.
  2. Инсталација циркулационе пумпе може бити и мана. Двоцевном систему није потребна таква додатна опрема, она је монтирана само за ефикасност.
  3. Приликом израде шеме система за грејање са једном цевоводом неопходно је обезбедити положај цеви како би се расхладна течност пробила. У пракси ова функција подразумева инсталирање експанзионог резервоара на највишу тачку система. По правилу, овај додатни детаљ се монтира на поткровљу.

Али, упркос овим недостацима, преовлађује јефтиност, а системи за грејање на једном месту најчешће се налазе у приватним кућама, посебно са малим животним простором.

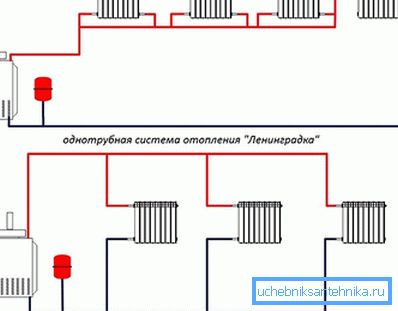

Сорте монотубе система

Сорте монотубе система

Упркос својој једноставности, један-цевни систем грејања има варијације. У приватним кућама можете користити два типа:

  • Конзистентан или нерегулисан систем. У том случају, расхладна течност улази у сваки уређај узастопно, излаз је вода са нижим температуром, која улази у сљедећи радијатор.
  • Регулисани систем, људи га зову "Ленинград". Ова опција вам омогућава да прилагодите проток расхладног средства у сваком радиатору. Уређаји су паралелно повезани са аутопутем.

Прва опција се сматра најлакшим и најјефтинијим у извршењу. Али то не дозвољава регулацију протока расхладне течности, тако да ће батерије које се налазе даље од котла имати нижу температуру. Из тог разлога, доследан систем са једним цевима се користи само за грејање малих кућа или појединачних просторија.

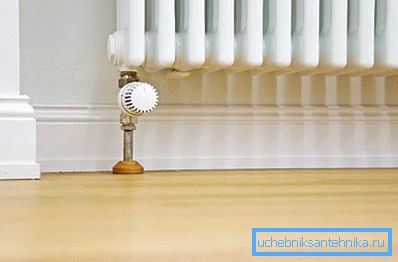

Подешавање протока расхладног средства

Систем "Ленинград" у смислу регулације и једнаког грејања свих уређаја је бољи. Овде постоји могућност регулисања протока расхладног средства на сваки уређај помоћу вентила. Такви системи могу се уградити у куће са великом површином.

Поред горенаведеног принципа, једнодопни системи су подељени методом циркулације расхладне течности. Овде постоје три врсте:

  • Са природном циркулацијом. У том случају, расхладно средство се креће од једног радијатора до другог под утицајем гравитације.
  • Са присилном циркулацијом. Такви системи се сматрају ефикаснијим од прве опције. За присилну циркулацију расхладне течности користи посебна пумпа.
  • Комбинована опција. Инсталација се врши у складу са шемом система са природном циркулацијом и повећањем ефикасности циркулационе пумпе у њега (преко обилазнице).

Први од ових типова система дјелотворно функционише само са малом дужином стазе, због тога се користи само у кућама са малим загрејаним простором. Да би се побољшала циркулација, препоручљиво је инсталирати разводник за убрзање одмах након котла. Овај дизајн подразумева подизање доводне цеви на метар или једну и по изнад нивоа првог радијатора. Такође треба обезбедити инсталацију отвореног експанзионог резервоара који се налази на највишој тачки система.

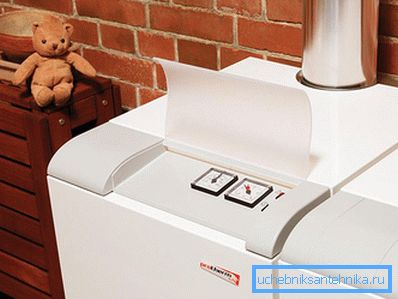

Електронски зависни подни котао

Упркос ниској ефикасности, систем са природном циркулацијом хладњака је прилично популаран. Ово је последица нестабилности. Ако кућа има електронски котао на поду, онда нестанак струје неће утицати на рад система грејања.

Савјет! Ефикаснији, али истовремено, дизајн са присилном циркулацијом расхладне течности сматра се зависним од електричне енергије. Такви системи могу имати дугачку контуру, а не један. У другом случају, инсталирано је неколико циркулационих пумпи, одвојених за сваки круг.

Ако у вашем подручју има честих прекида напајања, а инсталиран је електронски зависни котел подлоге, препоручљиво је инсталирати комбиновани систем са једним цевима. У овом случају, у одсуству електричне енергије, ваш дом неће замрзавати.

Инсталација система

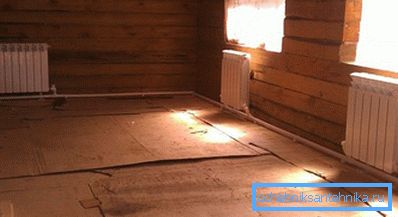

Инсталација једног цевног система грејања

Ако одлучите да у свом дому направите систем за грејање са једним цевима од почетка, онда ће основни задатак бити састављање шеме. Потребно је јасно одредити локацију инсталације котла, експанзионог резервоара, циркулационе пумпе, радијатора и других уређаја и уређаја.

Низ инсталације једног цевовода за грејање биће следећи:

  1. Прво, котао је монтиран. Боље је поставити га на дну зграде, али не у подрум. Не заборавите на мјере заштите од пожара (око уређаја, зидова, подова и плафона се исецују са негорљивим материјалом). Заједно са котлом опреми димњак.
  2. Затим, уградимо грану од котла. Боље је користити цијеви пречника од најмање 25 мм. Аутопут је предвиђен у целој кући, а уграђени су радијатори за гријање, вентили и остали уређаји. Приликом инсталације не заборавите потребну косину цеви. Носач топлоте би требало да се креће гравитацијом од котла, прође кроз све батерије и поново се врати у бојлер. Ово је веома важно ако је ваш систем са природног циркулације или комбинованог типа. У присуству пристрасности пумпе се не може поштовати.
  3. Приликом прикључивања главне цеви на котао, потребно је инсталирати експанзиони резервоар, чији тип зависи од изабраног система грејања.
  4. Препоручљиво је уградити филтере на повратну линију прије уласка у котао. Ово је неопходно да заштитите сву опрему од оштећења и нечистоћа.

Ако инсталирате систем комбинованог типа или са присилном циркулацијом расхладне течности, онда се пумпа мора инсталирати помоћу обилазнице. У првој варијанти таква комбинација је обавезна, ау другом је пожељна. Инсталирање пумпе кроз обилазницу омогуцице вам да га угасите у слуцају поправке или недостатка снаге, док це систем грејања наставити радити.

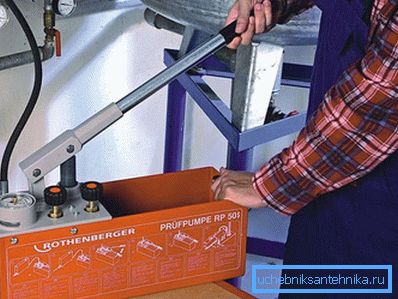

Хидраулично грејање

Пре почетка рада, морате извршити испитивање притиска. Овај процес се обавља посебном пумпом која подиже притисак у систему. Ако се у поступку испитивања притиска одржава притисак у систему, онда нема цурења и можете започети грејну сезону.

Видео

Погледајте видео запис о инсталацији и инсталацији једног цевног система грејања у приватној кући:

Схеме

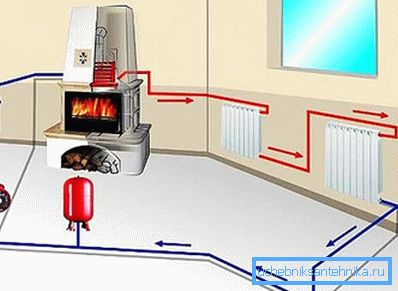

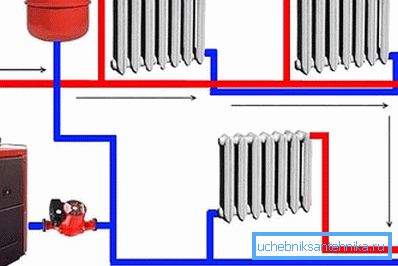

Круг гријања воде са присилном циркулацијом

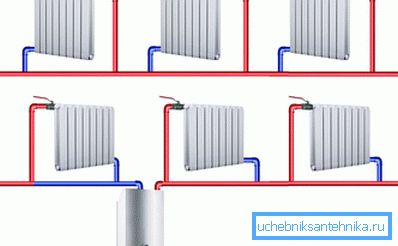

Систем за грејање са једним цевима
Систем за грејање са једним цевима

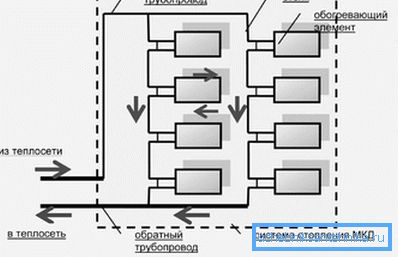

Типична вертикална грејна шема

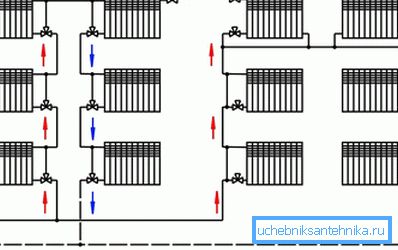

Дијаграми повезивања батерија у једном систему за грејање цеви
Схема једног цевног система грејања
