Навојна цев - производња, примена и карактеристике

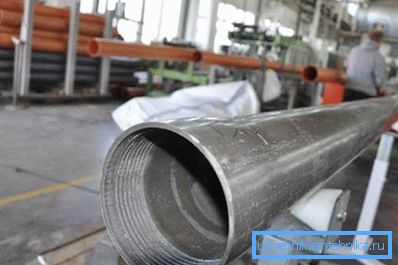

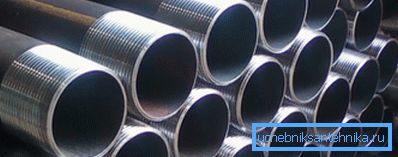

За повезивање металних цеви користећи неколико метода, укључујући нит. Доказано је у инсталацији вентила. Овај чланак ће бити посвећен методама резања унутрашњих и спољашњих навоја на цеви, као и алата и уређаја који се користе у овом случају.
Врсте алата
У овом случају, заинтересовани смо за постављање цеви.
Састоји се од:
- неколико шрафова, умива и славина, намијењена за резање навоја различитих пречника;
- држач за једноставност рада;
- додатни алати укључујући стезаљку и стезаљку.
Правила сечења
Процес се спроводи према специфичном алгоритму. Ако се инструкција не поштује, појављивање брака или ломљење навоја уређаја је само питање времена.
Савет: пратите сигурносна правила приликом рада са славинама и умријети, иначе може довести до повреда руку.
Главни захтеви који се односе на процес и уређаје:
- Забрањено је сјечити са тупим и неисправним алатом.
- Потребна је прелиминарна припрема металне цеви за коју се уклања слој прљавштине, рђе и боје са подручја будућег навоја. Морате очистити површину пре метала.
- Од краја производа потребно је уклонити спољну брусилицу или датотеку.
- Током рада, на радну површину цијеви и ножева морају се нанијети мазиво или посебна течност. Требало би да се примени и пре почетка рада и током процеса сечења.

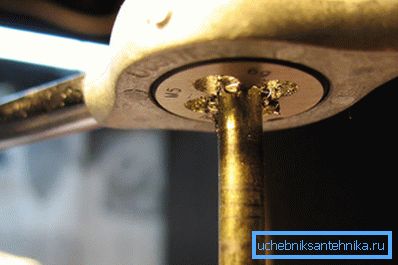

Користите мртву
Конвенционални навој за резање навоја израђен је од очврснутог челичног алата. За навоју унутра постоје резне ивице, између којих су направљене рупе за излазак из чипа на спољашњост. Уз помоћ плоче могуће је у врло кратком року направити неопходно сечење на различитим типовима цијеви.
Процес се обавља у овом редоследу:
- Причврстите цев у вертикалном положају у висе или другом уређају.
- Скините спољашњу фазу из голене цеви.
- Убаците у држач плочу за цеви жељеног пречника.
- Масе ножева и цеви за олакшавање рада.
- Поравнајте плочу са крајем цеви која је стриктно праволинијска према оси овог краја. У супротном, неправилно подешавање уређаја ће довести до губитка нити или његовог промјера. У ствари, иу другом случају, сматраће се браком.
- Окрените држач у смеру казаљке на сату и исеците на радном комаду.
- Након неколико окрета, померите тањир назад да бисте уклонили чипове из ње.
Савет: радите глатко, избегавајте кретање. Не заборавите да повремено подмазујете површину нити и секусе.
- После последњег окрета, вратите Лерку у почетну позицију и поново прођете кроз нит.
Користимо завртње
Постоје две опције за уређај:

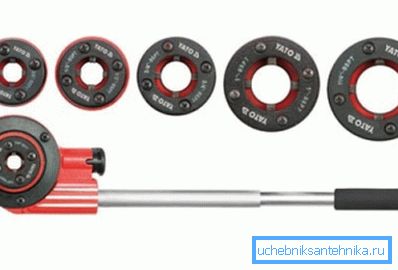

| Приручник | Адаптација у својој функционалности је иста као и мртва, али је модернија и свестранија. Комплет садржи држач и замењиве сечива, који су постављени у његове жлебове, што омогућава промену ножева за кратко време када постану досадне. Осим тога, вијчана матрица захтијева мање напора приликом сечења. У процесу рада вијчана матрица захтијева мање напора за стварање навоја. Лакше је и сигурније радити са уређајем, јер унутар држача постоје водичи за тачност. Напредније верзије алата су опремљене зупцима, који омогућавају ротирање држача у само једном правцу. Навој на цеви се врши у следећем редоследу:
|
| Елецтриц | У овом случају, алат је опремљен електричним мотором, који омогућава да се процес резања навоја одвија врло брзо, без напора и са највишим могућим квалитетом. Због тога ће његова цијена бити скупља од ручне верзије. Пре него што почнете са радом, морате га поправити у стези у комплету и притиснути дугме "Старт". Закивање ће се десити за неколико секунди. Погодност опреме је да вам није потребно користити моћни напор за причвршћивање, што такође доводи до покретљивости алата који се може причврстити на саму цев. |
Савет: не заборавите да повремено подмазујете површину током рада.
Користите славину

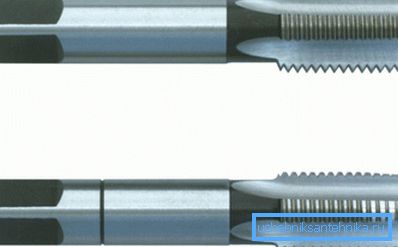

Такозвани алат за резање, који је каљеног завртња. Има неколико уздужних спиралних или равних жлебова који стварају резне ивице. Дизајн се састоји од радног дела и дршке, завршавајући се на квадрату.
Да бисте правилно одабрали славину, потребно је да знате тачан унутрашњи пречник радног комада. За рад ће вам требати два алата, прва за уклањање резних чипова, приближно 70%, а друга за завршне навоје (30%).
Према томе, у првој фази прођите кроз унутрашњи пречник помоћу броја 1, а затим завршите радни број 2 У том случају, не заборавите да цев и славина морају бити подмазани мазивом, на пример, моторним уљима.
Узроци брака
Проблем се јавља у сваком раду, међутим, када је у питању навоја, производ више није погодан за употребу. Стручњаци препоручују да се навоја што је могуће пажљивије.
У даљем тексту разматрамо главне разлоге за који брак може да се деси:
- Примењена алатка ниске квалитете. Запамтите да тупи или зарђали сечиви могу довести до оштећења радног комада без сечења висококвалитетних навоја.
- Без подмазивања, завојнице ће се разбити и на њима се често појављују пукотине.
- Велики физички напори могу довести до прекида нит.
- Пречник матрице и вијчане матрице се не уклапају у пречник радног комада.
Закључак
Зупчаници цеви са навојем су дуго чврсто успостављени у грађевинској индустрији. Њихова употреба у упаривању цијеви вам омогућава да брзо креирате водовод, гас или гријање. Током производње навоје треба користити само висококвалитетне алате, као и у складу са процесном технологијом. Видео у овом чланку ће вам помоћи пронаћи додатне информације о овој теми.
