Пипе бендер за саму цев

Један од најтраженијих материјала, при извођењу грађевинских радова најразличитијег типа, су металне цијеви. Посебно говоримо о цевима правоугаоног облика. У домаћинству користе се за израду различитих дизајна од арбора, до надстрешница и проширења. И сви који су се бавили њима знају да је често неопходно савијати ове цијеви.

Проблем се може ријешити на неколико начина, један од најефикаснијих међу којима је кориштење бендера за цијеви. Овај посебан алат се може наћи без проблема на грађевинском тржишту. Међутим, треба рећи да је цијена таквих уређаја често прилично висока.

Савјет! Ако не говоримо о професионалној делатности, онда би било много погодније направити цијев бендера за цев с властитим рукама.

Обим примене

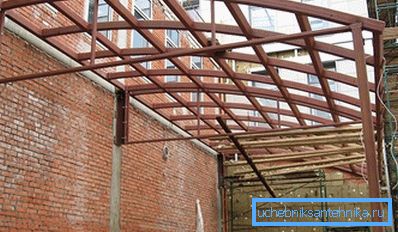

Бент Цанопи Схед

За најкомплетније разумевање овог проблема потребно је рећи неколико речи о томе где се управо бендови користе. Као што је горе речено, главна примена ових уређаја је изградња, гдје је савијање цеви често неопходно. Главни проблем је то што без посебног прилагођавања овај процес је изузетно тешко имплементирати. Готово је немогуће савијати профил без зида, а било која друга цијев може бити. Али, ако користите бендера за цеви, можете постићи једнообразно савијање цеви под углом до 180 степени без икаквих каснијих проблема.

Шта су бендови?

Ручни хидраулични уређај
Јединица за монтирање ручне цеви

Што се тиче оних врста цијевних клинова, овдје је неопходно рећи да постоји неколико различитих врста овог специјалног уређаја и да ће се на различите начине разликовати.

  • Пре свега, говоримо о чињеници да можете пронаћи професионалне моделе и опције за економску употребу. Они ће се разликовати не само по њиховој димензији, већ иу свом принципу рада. То значи да професионални модели обично возе електрични мотор и хидраулици се користе током рада, али машине за савијање цеви за домаћинство највероватније ће бити механичке и радити због мишићне чврстоће особе. Будући да је лако претпоставити, мануелни цијев бендера ће бити много мањи и јефтинији од свог професионалног партнера.
  • Осим горе поменутих разлика, може се споменути и да се цијевни пречници разликују у пречнику цијеви са којима могу радити.
  • Модели се такође разликују у начину склапања. Дакле, могуће је разликовати цевне бендере арбалетни, опруге и типа сегмента.

Принцип рада

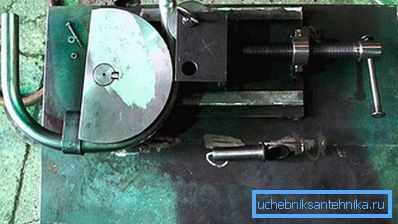

Пипе бендер на послу

Пре него што почнемо са процесом склапања инструмента као што је ручни бенд за цеви, морамо рећи неколико речи о томе на чему је заснован принцип рада. Међутим, поента је у томе што цев постављена у машину савија или око округлог шаблона са датим површинским радијусом, или савијање се појављује као резултат једнаког механичког притиска на његовој површини са једне стране. Пожељно је у већини случајева, пошто је лакше за производњу, бити друга опција. Да ће он бити размотрен у наставку.

Производња

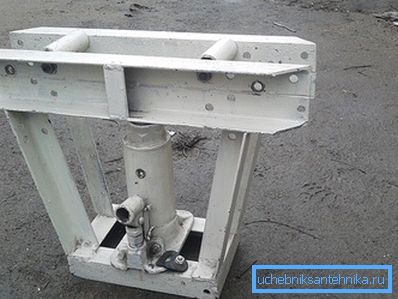

Производни оквир

Да би направили висококвалитетну машину за савијање цеви, рад треба изводити у фазама.

Припрема

Као иу већини случајева, ако вам је потребан квалитетан посао, требали би почети пажљивом припремом. И овде говоримо не само о потреби припреме материјала који ће бити потребни, али вриједи водити рачуна о томе да су сви потребни алати доступни.

Материјали и алати

Алат

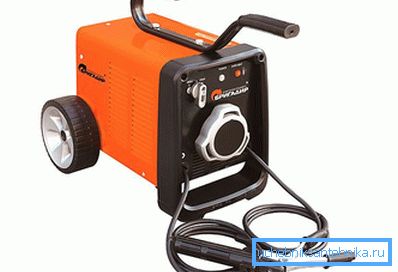

Апарат за заваривање
  • Метални угао. Направљен је из самог оквира машине. Иако можете користити различите материјале, као што су исте обликоване цијеви.
  • Требаће вам три ротирајућа лежајева вратила. Можете претраживати готове производе, али их можете сами направити.
  • Нећете моћи да радите без везица као што су различити вијци и шипке.
  • Бугарски са резним плочама за метал.
  • Апарат за заваривање.
  • Мерни уређаји (рулет, угао, ниво, итд.).
  • Радни алат (скуп кључа, одвијача, чекић, итд.).

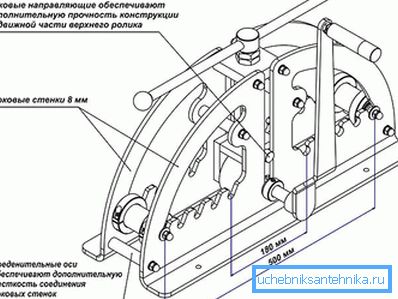

Цртеж

Поред тога, неопходно је самостално или позајмити из специјалне литературе цртеже будућег пртљага. Стога ће у припремној фази бити могуће одредити нијансе дизајна, што ће значајно убрзати тренутни процес монтаже.

Оквир

Оквир

Ако су сви припремни кораци завршени, можете наставити са радом. Прво морате направити носач оквира за лежајеве. Нема ништа тешко. Израђен је од металне углове или цеви. Материјал се исецује брусилицама и елементи се причвршћују заваривањем. Може се додати да се физичке димензије оквира могу одабрати на основу личних разлога, али у исто вријеме најоптималнија висина кадра ће бити ако је неколико центиметара изнад појаса особе која ради.

Савјет! Ако користимо појмове геометрије, онда је оквир у великој мери паралелепипед. Иако можете користити друге опције.

Схафтс

Схафтс

Након што је главни оквир спреман, ротирајуће осовине су причвршћене на њега. У ове сврхе, можете користити причврсне обујмице, које се привлаче са оквиром помоћу завртња или се причвршћују заваривањем. Опште значење је да две осовине треба фиксирати преко горње равни оквира. Ако се осовине израђују независно, онда можете, на примјер, навести челични отпад жељене дужине на кугличним лежајевима са обе стране.

Затим морате направити малу помоћну конструкцију за уградњу треће осовине. Идеја је да се она поставља тако да се може померити у вертикалној равни. Да би то учинили, она је причвршћена за посебан метални оквир, са подесивом висином. Дршка је причвршћена за ову осовину да би је ротирала. За већу поузданост дизајна и олакшање рада са уређајем, све осовине могу се додатно повезати помоћу преноса ланца. Да би то урадили, звезде су заварене до осовина. Резултат тога је да када ротирате једну од њих, сва три ротирају.

Завршетак посла

Бенд за цев је спреман за рад.

Као завршна фаза рада, могуће је спољно обрађивање целог уређаја. Ово се односи на његову слику или премаз са другом антикорозивном композицијом. Што се тиче производње уређаја који се углавном користе за метал, таква прерада је неопходна. После тога, бубња за цеви може се сматрати спремном.

Уређај ће радити на следећи начин:

  • Осовина монтирана на статив подиже.
  • Цев се убацује између њега и две осовине на рам.
  • Горња осовина пада на равнину цеви и фиксира се с благим притиском на површину.
  • Користећи ручку, вратило се окреће, а цев се креће између осовина, при чему се добија одређено оптерећење са стране, док се добија мали радијус савијања.
  • Тада је осовина мало више затегнута, а цев се повлачи у супротном правцу, а радијус савијања се повећава.
  • Поступак се понавља све док цев не узме потребни радијус савијања.
Бент пипе
Стога је могуће постићи једнообразно савијање цијеви скоро до прстена, док неће бити оштећења зидова, што значи да ће задржати све оперативне особине.

То можете додати да бисте побољшали прилагођавање и олакшали рад са њим, биће корисно прикључити електрични мотор на машину. Захваљујући његовој употреби, рад ће се одвијати много брже и лакше, али истовремено ће бити повезан са електричном мрежом и додатним киловатима на мерачу.

Прилично је једноставно направити ручни бенд за цеви. Осим тога, захваљујући овоме можете уштедјети прилично пристојан износ, јер чак и ако купите све материјале за производњу, цијена емисије ће бити неколико десетина хиљада рубаља мање од куповине завршене опције. Ако су сви потребни алати и материјали на располагању и постоји мало искуства у суочавању са свиме овога, посао се може обавити током викенда.

У закључку треба додати да су радови на производњи цијеви за бртвљење потенцијално трауматски и да су прописи сигурности обавезни и да их строго поштују.

Прочитајте чланке који описују друге операције цеви:

  • Како савијати бакарну цев.
  • Како заварити профилну цев.
  • Како кувати електричне цеви за заваривање.

Видео

Аутор видео снимка направио је мануелни цијевни бендер од метала купљеног на пријемној станици за отпатке. На овом видео снимку употпуните упутства за склапање таквог бендера за цеви.

Овај видео показује како направити једноставан цијев бендера у гаражи:
