Пипелине подржава - врсте и функције

Подупире су неопходни елементи система цевовода. Чињеница је да ће чак и најквалитетнији прикључак цеви врло брзо постати неупотребљив ако структура није сигурно причвршћена. Затим разматрамо које врсте ових производа постоје, како се клизна подупирача за цевоводе разликују од фиксних цеви, иу којим случајевима се користе.

Опште информације

Поузданост гасовода зависи од многих фактора, као што су:

• Клима у којој се систем користи;
• Тежина система;
• Спољне вибрације и више.

Подршке се користе за смањивање негативног утицаја већине ових фактора.

Најчешће се користе у следећим индустријама:

• Атомске и термоелектране;
• Аутопут нафте и гаса;
• Технолошки вредносни системи;
• Све врсте инжењерских пројеката.

Према ГОСТ 36 146 88 пречник производа може бити од 18 до 1620 мм. Тип метала за њих је изабран у зависности од карактеристика линије и самог производа.

Најважнији материјални захтев је способност издржавања тешких оптерећења.

Сорте по типу акције

Сви постојећи типови подршке подељени су на два типа - мобилни и стационарни. Избор врсте делова зависи од услова рада линије и његовог типа. Даље, сазнали бисмо више о карактеристикама оба типа (прочитајте и чланак Цијевно ваљање: технологија и специјални алати).

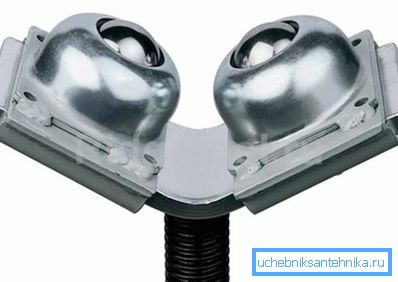

Покретно

Ови елементи се користе за организацију земаљских и надземних система. Између њих и цеви су посебни компензатори.

Њихове главне функције су следеће:

• Смањење утицаја нестабилне температуре на цијеви;
• Смањење различитих врста вибрација;
• Смањење ефеката падова притиска унутар цеви.

Најчешће, ови делови се користе у сјеверним областима, које карактеришу брзе промене температуре. Главна карактеристика покретних елемената је да могу да приме само вертикална оптерећења, али истовремено не спречавају хоризонтално померање цеви које се јављају као резултат експанзије температуре.

Покретни делови су од неколико врста:

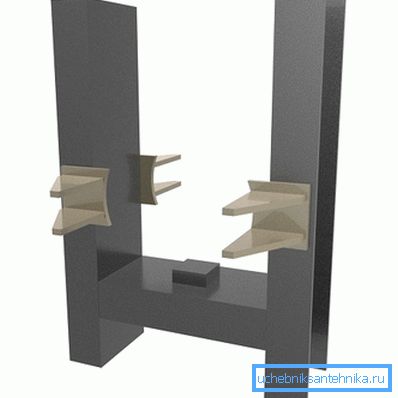

Стационарни

Може се користити и код постављања земљишта и подземних цевовода. Како то није тешко погодити из имена, цеви се причвршћују у вертикалном и хоризонталном положају.

Класификација према грађевинским карактеристикама

У зависности од технологије уградње и конструкционих карактеристика, делови у питању су класификовани у:

• Заварено кућиште;
• Оклопни труп;
• Бодилесс;
• Штит;
• Конструкције стрмих закривљених кривина.

Затим погледајте све своје врсте.

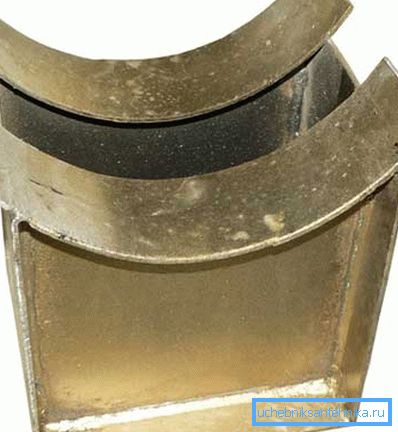

Заварен

Шарене производе одликују различите врсте. Они су мобилни и непокретни.

Њихове предности су:

• Ниска цена;
• Једноставна инсталација;
• Поузданост

Обрати пажњу! Заварени делови се користе искључиво за челичне цијеви.

Причвршћивачи тела

Ови производи такође могу бити покретни и непокретни.

Оне су подељене у две врсте:

• Са округлом стезаљком - дозвољено је да се примени и за челичне системе и за неке друге типове аутопутева.
• Са равним јарамом - примењују се само на челичне мајсторе.

Обрати пажњу! Системи обруча, који се одликују присуством крила, такође припадају стезаљкама тела.

Пацкагелесс

Заправо, ови производи су обични стезаљке. Они су такође покретни и непокретни. Ако први обезбеђују слободно кретање цеви, због чега се такоде називају водилици типа спона, они се причвршћују заваривањем помоћу заваривања.

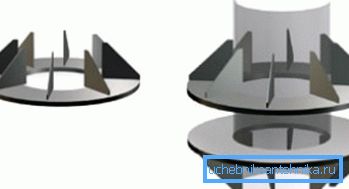

Штит

Фиксни носачи штитника користе се за фиксирање вертикалних секција. Њихова инсталација се врши заваривањем. Најчешће се користе када пролазе цев кроз зид.

Стрме савијене конструкције

Овај део је инсталиран под дизајном савијања. Његов дизајн може бити покретан и непомичан. Морам рећи да се ови производи користе не само за аутопутеве, већ и за причвршћивање свих врста опреме.

Могућности инсталације

Пре свега, мора се рећи да је прилично тешко правилно поставити подлоге, зато је боље да не радите ову операцију с властитим рукама, већ да је поверите стручњацима. Чињеница је да у случају кршења технике уградње, последице могу бити најнепријатније, јер се ови елементи подвргавају великим оптерећењима из самог цевовода и флуидима који тече кроз њега.

Размак између ових делова зависи од пречника цеви, типа транспортне течности и технологије уградње производа. Ова растојање је такође важан параметар на којем може да зависи од издржљивости цевовода, тако да професионалци то треба да одреде.

Овде, можда, све главне тачке које се могу рећи о карактеристикама ових делова цевовода.

Закључак

Подупире за цевоводе долазе у широком спектру дизајна, тако да избор зависи од више фактора. Међутим, како би се осигурало правилан рад структуре, не само да се део правилно изабере на један или други начин, већ се морају поштовати и упутства за инсталацију (погледати и чланак Беамлесс Пипе: Апплицатион Фиелд анд Мануфацтуринг Процесс).

Са видеа у овом чланку можете добити више информација о овој теми.
