Полиетиленска водоводна цев: регулаторна документација,

Колико су практичне цеви за полиетиленске притиске? Који стандарди регулишу њихову производњу? На који начин можете инсталирати водовод из полиетиленских цеви - својим рукама и индустријском опремом? Покушајмо одговорити на ова питања.

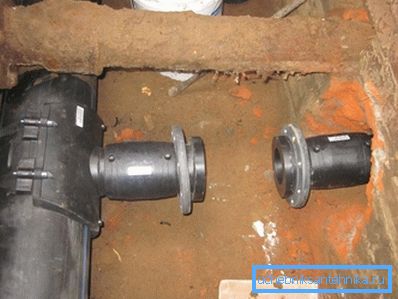

Полиетилен брзо замењује традиционалне материјале за полагање водоводних цеви.

Први познаник

Шта знамо о полиетилену? То је најјефтинија и најчешће коришћена пластика на свету, произведена полимеризацијом гасова етилена. Отпоран је на киселине, алкале и ниским температурама, лако преноси знатна механичка оптерећења и јаке утицаје због вискозности и карактеристика пригушивања.

Напомена: еластичност полимера се одржава на ниским температурама, тако да цеви за воду од полиетилена могу толерисати замрзавање воде у њима без уништења. Цев је растегнута и након одмрзавања се враћа на првобитну величину.

У зависности од услова полимеризације разликују се полиетилен ниске (ПНД), средњег (ПСД) и високог (ЛДПЕ) притиска:

Ознака Услови полимеризације Механичка снага
ЛДПЕ 200 - 260С, 150 - 300 МПа +
ДЕД 100 - 120С, 3 - 4 МПа ++
ХДПЕ 120 - 150С, 0.1 - 2 МПа +++

Од механичких својстава пластике зависи од чврстоће полимерне водоводне цеви произведене из ње. Најтрајнији производи из ХДПЕ.

ПНД се користи за постављање водоводних мрежа.

Радна температура цеви је ограничена на 40 - 60 ° Ц: на вишим температурама, полимер почиње да се омекшава.

Регулаторна документација

Захтеви за квалитет цијеви наведени су у ГОСТ 18599-2001. Хајде да истакнемо неке тачке које имају практичну вредност у њиховом избору и раду.

Главни оперативни параметри цеви су:

  • Номинални пречник. Може потрајати од 10 до 1200 мм.
  • Номинална дебљина зида. Његова вредност варира од 2 до 59,3 мм.
  • МОП - максимални номинални притисак. Измерено у мегапасцалима. За претварање у уобичајене кгф / цм2, довољно је да се МОП помножи са 10.2.
  • СДР - стандардни димензиони однос, однос спољашњег пречника до дебљине зида. Што је СДР мањи, већи је обрачунски радни притисак.
СДР се рачуна као однос пречника до дебљине зида.
  • Госп - тзв. дугорочна чврстоћа материјала, мерена у мегапасцалима. Овај параметар са нешто нејасним описом се увек приказује у називу цеви.

Како да прочитате ознаке које су предвиђене стандардом?

Они укључују:

  1. Индикација снаге материјала. ПЕ 32 значи полиетилен са МРС = 3,2 МПа, ПЕ 63 - са МРС 6,3 МПа итд.
  2. СДР опција.
  3. Номинални пречник и дебљина зида.
  4. Цев за намјену (пиће или техничко).
  5. Склапање на ГОСТ 18599-2001.

На пример, под називом ПЕ 100 СДР 11 - 32 к 3 за пице ГОСТ 18599-2001 сакрива се цијев од полиетилена од 32 мм са зидом од 3 мм, направљен од материјала са МРС = 10 МПа за потребе за пићем.

Додатно:

  • Боја цеви је црна (алтернативно, црна са плавим пругама) или плава.

Међутим: 32 производа од ПЕ морају бити искључиво црне.

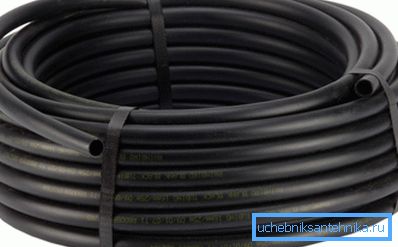

Пипа ПЕ 32 у заливу.
  • Са пречником до 180 мм цеви се могу испоручивати у калемовима, на калемовима и у равним дужинама. Са већим пречником - само у равним деловима.
  • Производи морају имати глатке површине - спољашње и унутрашње. Само благо влажност је дозвољена.

Скупштина

Како саставити водоводне инсталације од полиетиленских цеви које се испоручују у равним комадима? Методе везивања зависе првенствено од пречника и дебљине зида.

Зидови преко 4 мм

Овде заваривање главом је главни начин инсталације. Да би се стопили крајеви цеви, користи се равно, електрично грејно средство (огледало) са превлаком на превлаке; центрирање и накнадно стезање цеви обезбеђују се ручним, механичким или хидрауличним уређајем (са великим пречником).

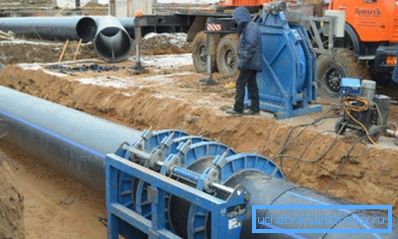

Фотографија снима процес заваривања.

Сила стезања је 1,5 кг / цм2; време грејања и фиксирања одређује дебљина зида цевовода:

Зид, мм Грејање, с Излаз грејача огледала лумена, с Крај компресије, сек Хлађење под притиском, сек
4.5 45 5 5 6
7 70 6 6 10
12 120 8 8 16
19 190 10 11 24
26 260 12 14 32

Упркос слабој топлотној проводљивости полимера, не обезбеђује потпуну заштиту од замрзавања при ниском протоку воде кроз цевовод. Спољне водоводне цеви од полиетиленских цеви увек се постављају испод нивоа замрзавања тла; У складу с тим, процјена за полагање цеви за воду из полиетиленских цеви ће, неће бити, укључивати земљане радове, а у зимском периоду - такође одмрзавање горњег слоја тла.

Занимљиво је да се кипови за заваривање често користе за реконструкцију старих водова од челика и ливеног гвожђа, а не увек да ови радови захтевају ископавање.

Начини повлачења цеви од полиетилена у стару водоводну мрежу могу се приписати двије главне категорије:

  1. Прођите кроз стару цев са мањим пречником. Мања храпавост полиетилена у поређењу са металима надокнађује смањени клиренс; Међутим, депозити на зидовима старих цеви могу изазвати проблеме. Чак и упркос прелиминарном механичком чишћењу: понекад рупу није у стању да се носи са вишегодишњим слојем креча и рђе.

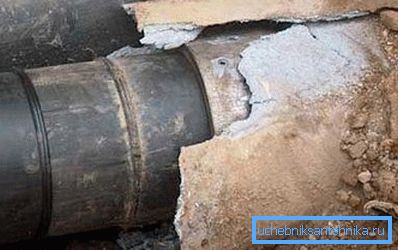

Нова цијев се вуче унутар старе.
  1. Прелазите цев истог пречника са претходним уништавањем старе цевовода. У овом случају, хидраулички калибратор се прелиминарно извлачи кроз стари цијев помоћу кабла, који се циклично повећава и смањује њен спољни пречник, уништава стару линију и притиском његових фрагмената у земљиште.

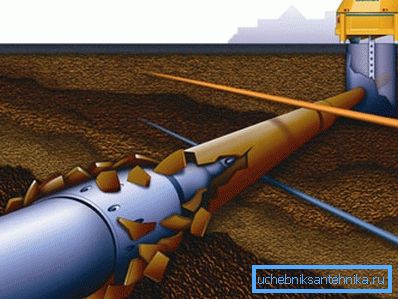

Калибратор уништава стару цев и стисне своје остатке у тло.

Зидови мање од 4 мм

Са малом дебљином зидова, монтажа водовода од полиетиленских цеви може се вршити помоћу електро-заварених или компресионих фитинга.

  • У првом случају, утичнице се стављају на крајеве цеви, након чега се на контактне терминале примењује напон од 12 волти. Загревање спиралног гријача уграђеног у прикључак доводи до тога да се поуздано споји са цевима.

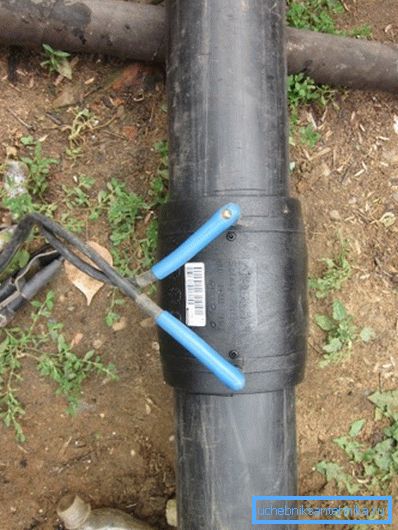

Да би се добио заварени спој, довољно је краткорочно снабдевање струјом на терминалима.
  • Причвршћивање пригушује цев помоћу гуменог О-прстена када се затеже матица. Овај начин повезивања не захтева употребу било каквог алата осим маказа за сечење цеви. Најједноставнија упутства могу вам помоћи да избегнете цурење током монтаже: будите пажљиви приликом постављања гуменог заптивног прстена и избегавајте га поред жлеба између цијеви и тела фитинга.

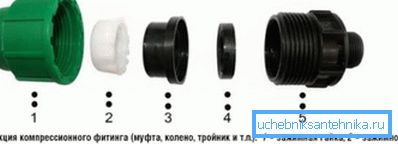

Дизајн компресионог фитинга.

Закључак

Надамо се да смо успјели одговорити на сва питања од интереса за читаоца. Као и увек, додатним тематским информацијама ће му бити понуђено видео снимком у овом чланку. Успехи!
