Популарни начини повезивања цијеви - детаљан преглед

Приликом инсталације система грејања, канализације и довода воде, неопходно је ријешити проблем повезивања цијеви. У овом случају, потребно је узети у обзир материјал из кога је направљен цјевовод, услове система и многе друге параметре. Студирање разних постојећих метода повезивања, вредно је размотрити најпопуларније опције.

Класификација конекције цеви

За погодност, све врсте прикључака на гасовод су подељене у 2 велике групе:

• сепарабле - могуће је раставити зглоб с властитим рукама без нарушавања интегритета материјала. Прикључак са навојем може се сматрати класичним примјером у овој групи, навој се прекида на крајевима одводних цијеви и, ако је потребно, спој се може лако раставити;

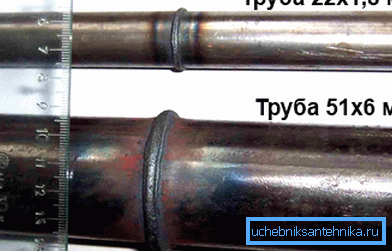

• један комад - демонтажа је могућа, али материјал цевовода ће трпети. У овом слуцају мозе слузити заварени зглоб. Заваривање метала не дозвољава да се у будућности растави цевовод, може се искључити на комаде.

Предложена класификација је превише општа. А ако у случају трајног споја нема толико опција (заваривање, лепљење или затварање), онда у категорији одвојивих зглобова постоји неколико занимљивих начина.

Популарне врсте прикључака на гасовод

Осим практичности, избор типа пристаништа такође треба узети у обзир особине материјала, као и начин рада цевовода. На пример, канализација у приватној кући ради у режиму без притиска, тако да се уобичајени прикључак за звоно уклапа.

Али у случају уградње система за грејање биће потребно нешто поузданије. Следећи су најчешћи методи.

Тхреадинг

Може се сматрати класичним методом који је коришћен пре више деценија.

Упутство се од тада није променило, потребно је да поступите у следећем низу:

• монтажа се врши и на цеви је направљена марка на коју ће бити потребно резати навој;

• Заправо, уклесано. Због погодности, цевовод мора бити фиксиран у врећу, најмања одступања од плоче када се резање навоја може проузроковати цурење у будућности;

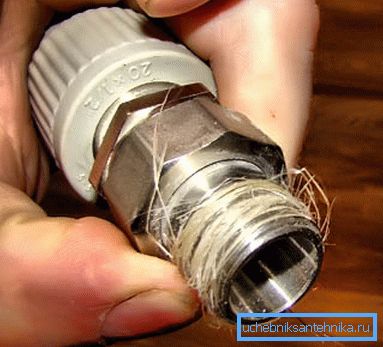

• врши се подмлађивање - нит нити или било који синтетички заптивач једноставно је навијен на нит. Њена цена је минимална, а запремина зглоба значајно се повећава;

• навој је причвршћен на монтажу. Навојна веза цеви спада у категорију прикључка, што олакшава демонтажу и чишћење цевовода.

Обрати пажњу! Навој благо слаби попречни пресек. Стога је неопходно избјећи што више механичких ефеката на зглобу.

Коришћење обујмице

Употреба таквог фитинга омогућава вам чак и повезивање цеви из различитих материјала. Веза се добија одвојива, што се може приписати и предностима употребе фасадних окова.

Када се користи повезивање цеви за повезивање различитих материјала, с једне стране, затегнутост споја се постиже помоћу навртке и компресијског прстена, а са друге стране, помоћу колуте.

Прикључивање се врши у следећем низу:

• на цеви (у овом редоследу) стављају се навртка и компресиони прстен;
• онда је матица затегнута, прстен се деформише и чврсто стисне крај цевовода до краја фитинга;
• с друге стране, цев је једноставно убачена у колут и увучена док се не заустави. Дизајн ствара довољан притисак на њега, тако да је чврстоћа споја гарантована.

Мобилна веза

Понекад стандардни прикључци не дозвољавају прикључивање на жељени угао. У овом случају можете користити ротациону цев. Овај начин спајања биће корисан и чињеницом да се угао нагиба лако може променити без демонтаже дела цевовода.

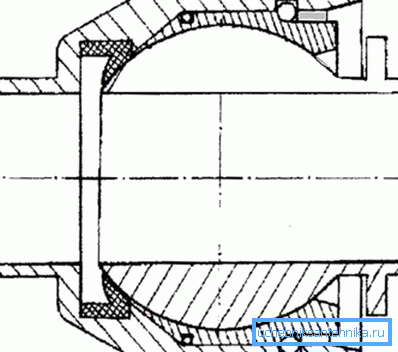

Такви причвршћивачи су већ монтирани, а покретљивост се постиже због неуобичајене конструкције утичнице. Звоно је сасвим широко, а део цеви који се налази у њему има сферни облик. Простор између краја цевовода и унутрашње површине утичнице испуњен је гуменим уметцима и слојем мазива.

Обрати пажњу! Ресурс овог типа пристајања је ограничен (произвођач наводи гарантовани број окрета), тако да не би требало да се савијасите или не отварате цевовод непотребно.

Што се тиче угла ротације, обично је у распону од 40-50 °. Велики углови окретања компликују дизајн окретног дела и угрожавају стезање зглоба. Транспорт корозивних течности у великој мери скраћује живот шарке.

Цев под високим притиском

Тешко је радити са високим притиском код куће (притисак у систему за водоснабдевање не може се сматрати као такав). Али у индустрији доста често се течности транспортују под знатним притиском, што подстиче строжије захтеве за зглобовима.

Цевни прикључци високог притиска са великим бројем обртаја и инсталација на овим местима ће имати низак степен поузданости у поређењу са цевовода са минималним бројем обртаја.

За решавање овог проблема често се користе црева притиска - црева високог притиска. Споља, такав рукав изгледа као обично гумено црево са металним елементима са обе стране.

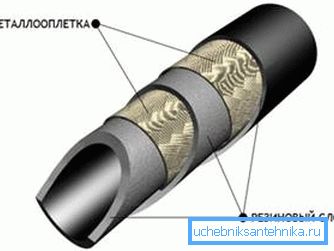

Упркос свом изгледу, дизајн РВД-а је компликован. Рукава се састоји од унутрашњег слоја посебне гуме, а чврстоћа се постиже оквиром за напајање од металне нити. Често постоје неколико оваквих оквира.

Главна предност таквих рукава је да је окретање глатко и отпорност на проток течности је минимална. Крајеви црева су причвршћени за цевовод са металним прикључцима.

Американац - једноставност и поузданост

Све врсте прикључака цијеви требају бити поуздане и, ако је могуће, дозволити да се дио цјевовода демонтира што је прије могуће без демонтаже остатка цјевовода. За ове параметре, Американац је ван конкуренције.

Да бисте на овај начин прикључили 2 секције цевовода, требат ће вам 2 навојна арматура (једна од њих са рестриктивном огрлицом), гумена заптивка и навртка за капу. На крајевима цевовода треба да буде унутрашњи навој.

Америчка монтажа цеви се врши у следећем низу:

• део са спољним навојем је навођен на одсек цевовода са унутрашњим навојем;
• након тога долази до окретања дела са огрлицом, треба га ставити на заптивну маску и капу, након чега се и навој на цеви навише;
• након тога, остаје само да се затезна навртка причвршћује на вањски навој повратног прибора.

Обрати пажњу! За разлику од већине других типова прикључка, да се демонтира део цевовода, није неопходно потпуно раставити га. Процес монтаже / демонтаже се врши само једним навојем.

Тавровои веза

Зглобови Т-цеви могу бити под правим углом или под углом, неопходно је да се у постојећи цевовод убаци још једна цијев. Примјер је цијевна цијев за канализацију која иде од стана до постоља. Можете да обезбедите везу на два начина - користећи специјалну опрему или заваривање (ако су цеви металне).

Што се тиче фитинга, за ово користимо и тачке и крстове, ови елементи омогућавају вам да креирате сложени чвор. Оваква веза са тее може се извести било којом од описаних метода. Може се користити прирубница, заваривање ПП (у случају цеви од полипропилена), прикључак утичнице (ако говоримо о канализацији) итд.

Уметање металне цеви помоћу заваривања је ријетко и прилично тешко за почетника водоинсталатера. Главни проблем овде је да исправно означите изрез на цеви у коју морате пасти и на крају цевовода који ће се придружити.

Да бисте ријешили овај проблем, можете користити посебне шаблоне у којима се, у зависности од пречника, приказују кривине које означавају контуру реза, можете користити и посебне програме означавања.

  Обрати пажњу! Ако се резови не савршено подударају, онда ће пукотине морати да се пече комадима метала, а то ће негативно утицати на тегост. Због тога се пажња треба усмерити на ознаку.

Зглоб зглоб

Прикључак цеви у брадавице припада класи одвајања и састоји се од стварног прикључка (конвенционалног навоја и рестриктивног рамена), заптивног прстена и навртке за причвршћивање.

Редослед приступа дијеловима цевовода на овај начин донекле подсећа на америчку:

• На прикључку (навојни навој), морате поставити заптивни прстен и матичну навртку;
• након тога се монтира на навојну цев;
• да довршите везу, остаје само да завртите матичну навртку на спојницу или на крај другог цевовода.

Овај метод се често користи када треба да уградите мерни уређај у постојећи систем. Причвршћивање је згодно, јер скоро нема ограничења на пречнике елемената који се споје, како би се осигурала стезност, довољно је једноставно одабрати потребан пречник пригушнице.

Прикључак за фугирање

Ова врста везе може се сматрати једним од најједноставијих. Жлебна веза цеви спада у категорију заварених одвојивих типова прикључка цјевовода.

Грувлок - уобичајена стезаљка која вам омогућава да брзо комбинујете у једну цијелу 2 цијеви. Дизајн овог елемента је прилично једноставан - пластична кутија унутар које је гумени заптивач и завртњи са обе стране. Притезање вијака ствара потребан притисак, гумени манжет се чврсто деформира на површини цјевовода, чиме се обезбеђује чврстоћа споја.

Веза са цевима је најбоља опција са становишта одржавања цевовода. У било ком тренутку, вијци се могу попустити, стезаљка се уклања, а оштећени дио цијеви може се очистити или замијенити.

Изградња неколико жљебова је компликована и има избочину око читавог обима. У цевоводу на одређеној удаљености од зглоба мора бити жљеб, а када се прикључује, протрјечност на жљебу улази у овај жљеб, пружајући додатну чврстоћу споја.

На крају

Ниједан гасовод се не може поставити без сусрета са проблемом повезивања појединих секција. Мораћете да изаберете између различитих опција, од којих свака има своје предности и мане. У чланку је приказан кратак преглед популарних метода прикачења цевовода.

Почетни водоинсталатер са помоћу ових информација ће моћи да одреди најбољу опцију за инсталацију. Видео у овом чланку говори о неким врстама одвојивих веза.
