Поцинковане цеви за грејање: карактеристике цеви, дизајн

Челичне цеви, познате по дуго времена, а сада нису изгубиле своју популарност у грађевинарству, јер могу издржати повећана оптерећења и добро се одупрети спољашњим утицајима, с изузетком, можда, корозије. Да би се избегло уништавање цеви за грејање као резултат рђе, гвожђе је прекривено слојем цинка. Доле наведени материјал је посвећен специфичностима дизајнирања мрежа за грејање израђених од поцинкованих цијеви.

Карактеристике челичних цеви

Цлассиц

Конвенционалне цијеви од црног метала кориштене су у изградњи различитих зграда и објеката дуго времена. Њихова популарност је због способности да издрже повећана оптерећења, али и да не пропадну под утицајем негативних спољашњих фактора.

Знатан утицај на популарност има цену. Цијеви од угљеничног челика, које имају високе техничке карактеристике, прилично су приступачне.

Разматрани материјали се једноставно креирају за пројектовање мрежа за грејање:

• на њих је могуће транспортовати носач топлоте загрејан на температури изнад + 100 степени Целзијуса;
• када се течност замрзне у хладној сезони (на примјер, у случају несреће котла), могуће је производити загријавање цјевовода отвореним пламеном.

Али да не спомињем значајне недостатке:

1. Процес пројектовања грејне мреже челичних цијеви је прилично тежак, захтијева посебне вјештине и употребу софистициране опреме.
2. Челичне цеви је тешко дати жељени геометријски облик, посебно када их треба савијати на неколико места под различитим угловима.
3. Метал добро проводи топлоту, тако да приликом инсталације грејне мреже (нарочито са отвореним површинама), челичне цијеви треба пажљиво заштитити топлотно изолацијским шкољкама, стакленом вуном или минералним влакнима.
4. Метални производи су високо подложни корозији, па њихов просечан радни век не прелази 10-15 година.

Као што је већ поменуто, то је последњи фактор који ограничава употребу описаних материјала за пројектовање цјевовода.

Да се ​​носи са проблемом на два начина:

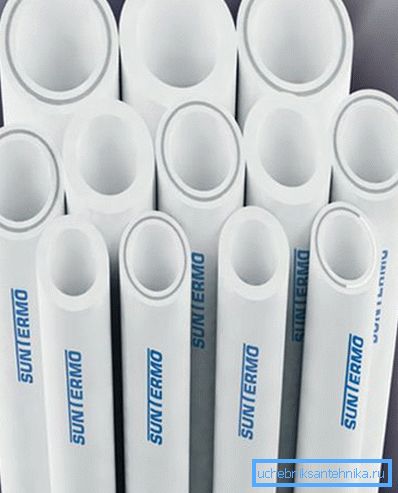

1. Користите полимерне делове. Постоје цијеви различитих врста пластике, од којих се многи успешно користе у пројектовању система гријања за куће и станове. Међутим, они нису у стању да издрже више унутрашњег притиска и веома високе температуре расхладне течности.

Још један недостатак пластичних цеви је мала чврстоћа, нарочито ударац.

1. Покривајте челичну цев са заштитним слојем цинка. У овом случају се може избјећи корозија, али само ако се вода користи као течност за пренос топлоте. Антифриз, који је хемијски активан, смањиће све предности галванизације на нулу.

Међутим, систем грејања поцинкованих цеви је поузданији, тако да је смисла зауставити опис ових делова детаљније.

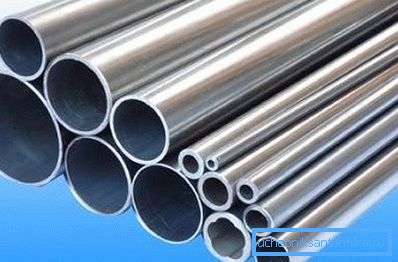

Поцинковано

Галванизација цеви помаже у поузданој заштити од појаве жаришта од корозије и продужава радни век за неколико година.

Обрати пажњу! Не само да производи од челика покривају заштитни слој цинка. То могу бити цијеви од ливеног гвожђа, као и други производи намијењени за транспорт текућина.

Упутства за производњу поцинкованих цеви пружају два основна начина примене заштитног слоја:

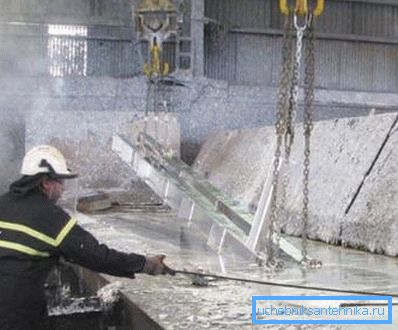

1. Вруће. Готови челични део потопљен је у посуду напуњен течним цинком на температури од + 450 степени Целзијуса.

1. Дифузија. У овом случају, цинк не ствара само заштитни слој. Захваљујући посебној технологији, атоми два материјала међусобно продиру један другом, формирајући јак превлак отпоран на оксидацију.

За дифузиони третман, цинк у праху се користи пре него течност. Цеви се постављају у посебне контејнере, где се одвијају посебне реакције, што даје цеви не само механичком, већ и електрохемијској снази.

Обрати пажњу! Диффусион цоатинг се наноси само на челичну цев, пошто други материјали нису у могућности да интеракцију са цинком.

Самостални дизајн система грејања

У производњи климатске мреже поцинкованих челичних цијеви можете користити двије врсте прикључака:

• електрични или гасно заварени;
• користећи навојне арматуре.

Треба напоменути да и први и други метод захтијевају од мајстора да има одређене грађевинске способности. Ако сумњате у своје способности, боље је поверити поступак инсталације искуственим водоинсталатерима.

Заваривање

Процес израде грејног метода заваривања састоји се од следећих корака:

1. Монтирају се вертикални главни носачи (довод и повратни ток), а затим се хоризонтално повезује са њима на сваки радијатор централног грејања.

Савјет! Ако надоградите стари систем грејања, препоручљиво је извршити инсталацију цијеви према старијој шеми, извршавајући њихову секвенцијалну замјену. Овакве инжењерске мреже су врло пажљиво пројектоване и тестиране, стога што непотребно доносе велике промене није неопходно.

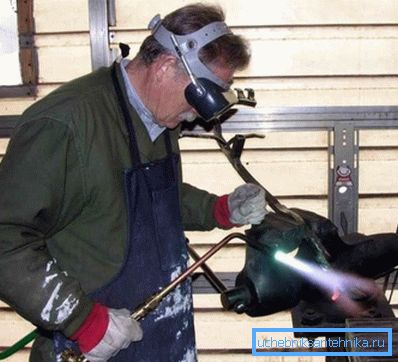

1. Гасно заваривање се врши помоћу специјалног леза дебљине од 0.8 до 1.2 мм. Ако се користи електрично заваривање, неопходно је користити електроде с калцијевим флуоридом или рутилним премазом пречника до 3 мм. У супротном, тесна веза неће бити постигнута.
2. Поцинковане цеви, за разлику од конвенционалног челика, су прекривене. Да бисте то урадили, један од делова је лагано избушен.

Код заваривања цеви са заштитним слојем, квалитету шива треба посветити већу пажњу. Зглоб не би требао имати вреве, чипове, пукотине и друге недостатке.

Са истом пажњом потребно је направити рупе за цеви и фитинге. Можете користити бушилицу, глодачу или резати рупу помоћу штампе.

Ако имате иницијалне вештине рада са апаратом за заваривање и одлучите сами да монтирате поцинчане цеви, током операција следите следеће савете:

• шав се мора покренути од центра дела, почевши од пода и постепено кретати према горе;
• електрода треба поставити стриктно праволинијску на површину производа (у противном ће бити немогуће направити висококвалитетни спој);
• ако заваривање врши на вертикалној површини, електрода треба поставити под углом, водити га одозго према доље;
• Технологија точковне варења може се користити за постизање најбољег квалитета.

Обрати пажњу! Заваривање поцинчаног цевовода скоро никада не користи. Под утицајем високе температуре, заштитни слој потпуно испарава, због чега ће спојеви кородирати и изгубићете све предности коришћења скупог поцинковања. Боље је да се задржите на технологији прикључка, укључујући употребу навојних фитинга.

Фитинги

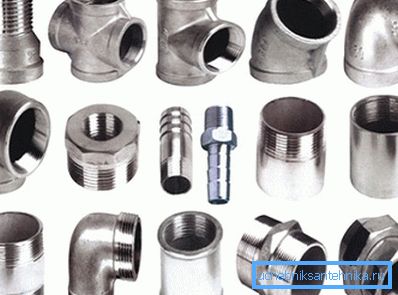

За уградњу система грејања помоћу начина извлачења, потребно је да имате потребан број прикључака: лактове, адаптере, вентиле и тако даље.

Алати различитих пречника такође су потребни за навођење. Можете умријети, али боље је купити вијчану кутију: овај уређај вам омогућава да сечете боље, избјегавате изобличења.

Поред тога, биће неопходно:

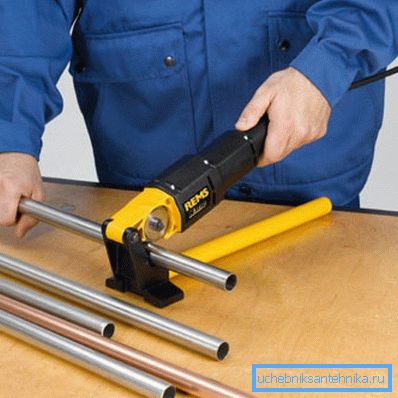

• млин за сечење челичних цеви у сегменте жељене дужине;
• фајл са којим је уклоњена глодалица;
• грешке које ће помоћи при чувању радног предмета у процесу рада са њима;
• гасни кључеви за извлачење арматуре и цеви (пожељно динамометријски - неће оштетити навој фитинга, сила за одвајање).

Процес резања обично не изазива потешкоће чак и за почетника, али овде морате узети у обзир неколико карактеристика:

• приликом мерења цеви, не заборавите да узмете у обзир растојање коју цев улази у прикључак приликом извртања;

• приликом уградње обратите пажњу на чињеницу да постављање цеви преблизу зиду неће омогућити резање навоја (то захтијева најмање 8-10 цм слободног простора).

Састављање - лекција није посебно дуготрајна.

Овде почетници чине само две уобичајене грешке:

1. Искривљавање производа дуж уздужне осе. Ако није тачно да се комбинују цеви и прикључци, можете да прекинете навој. Због тога ће бити немогуће постићи жељену тезину, а оштећени делови ће бити замењени новим.
2. Затегнути монтажни или зауставни вентил превисак. Често се дешава када завртите славине, када мајстор жели мало више затегнути матицу, тако да се ручица крана слободније креће. Најчешће то води до оштећења.

Да би се суочили са ситуацијом, завршиће се демонтажа и навијање додатних слојева полимерне траке или вуче.

Доцкинг са радијаторима

Још једна важна фаза инсталације је прикључак цеви са радијаторима. Да бисте то урадили, користите посебну врсту фуга - сгони.

Операција се врши на следећи начин:

• сгон је причвршћен на цев све док растојање између њеног реза и улазом батерије дође до 5 мм;
• вучу се навише на доводу радијатора (дуж навоја);

• навој је затегнут на навоје док сила није приметна, али не претерана;
• Зглобови се могу осликати како би се спречила корозија.

Закључак

Поцинковане цијеви ретко се користе за изградњу грејних мрежа. Могу се заменити другим дијеловима који су јефтинији и лакши за монтажу у спремну климатску мрежу. Можете сазнати више о томе из видео снимка испод.
