Повезивање водоводних цеви: методе за различите материјале

Како спојити водоводне цеви својим рукама? У овом чланку анализирамо решења за најпопуларније материјале, обраћајући пажњу на њихове кључне проблеме, снаге и слабости.

Па, хајде да започнемо.

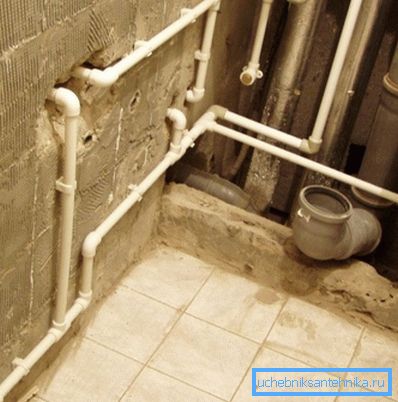

Обујмице за довод воде.

Листа материјала

Да започнемо, запамтите које врсте цеви се користе у изградњи водоводних мрежа.

  • Црни челик Недавно је изгубио своју бившу популарност због пролиферације полимерних материјала, али ипак не одустаје од своје позиције због своје високе механичке снаге.

Требало би се разјаснити: у централизованим водоводним мрежама, номинални притисак је 3-6 кгф / цм2. Међутим, у неким случајевима (нагли отварање вентила или његов квар у току испитивања грејног водовода за густину) могуће је краткорочно вишак ове вриједности - до 12 - 20 кгф / цм2.

  • Поцинкована челична цијев. Примерно је са црним челиком са отпорношћу на корозију.
  • Валовано нерђајући челик.
  • Бакар.

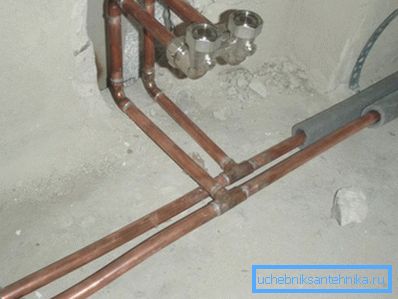

Бакарна водоводна цев.
  • Метална пластика је троослојна конструкција полипропиленог полиетилена и алуминијума, који обезбеђује механичку чврстоћу.
  • Полипропилен (без арматуре, ојачан влакном, ојачан алуминијумском фолијом).
  • Полиетилен који се користи искључиво за снабдевање хладном водом због ограничене отпорности на топлоту.

Како спојити водоводне цеви у сваком случају?

Црни челик

Заваривање

Главни начин спајања челичних цеви је заваривање, електрични лук или гас.

  • Арц варјење - то је фузија електродног материјала, топљеног електричним луком, са изолацијом шава од таложења шљаке - електроде. Велике струје (200 ампс или више) обезбеђује трансформатор заваривања.
  • Гасно заваривање укључује употребу горионика за обарање ивица ватреног пламена, на који се смеша кисеоника и ацетилена Материјал заваривања је жица за заваривање топљеном у истом пламену.
Гасно заваривање.

Теме

Прикључак са навојем, за разлику од завареног, омогућава могућност демонтаже. Нити на ивицама цеви се ручно прекривају на стругању за вијке или се једноставно заварују.

За заптивне нити може се користити:

  • Тапе ФУМ. На неки начин је неугодно што даје цурење са минималним обрнутим током нити.
  • Навој - заптивач за повезивање водоводних цеви нема овај недостатак; Међутим, цена од 150-200 рубаља за 30 метара нити неће задовољити све.

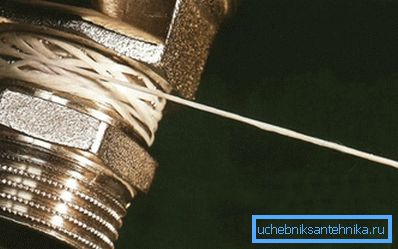

Заптивни навој полимерног навоја.
  • Санитарни лан је јефтин, али не превише издржљив: пада на хладну воду и изгори на топлом.

Узгред: импрегнација боје, ланеног уља или силиконске заптивне масе елиминише овај проблем, чинећи траку за линијску линију изузетно издржљивом.

Кључеви без кључа

Прикључак за челичне цијеви је једноставан дизајн са навртком заптивки, дистанчним прстеном и гуменом или силиконском заптивком. Приликом затегњавања матице, цев је сигурно пресвучена прстеном заптивања.

Трошак за брзо затезну монтажу почиње од око 150 рубаља; његова инсталација захтева темељито чишћење површине цеви од рђе и боје.

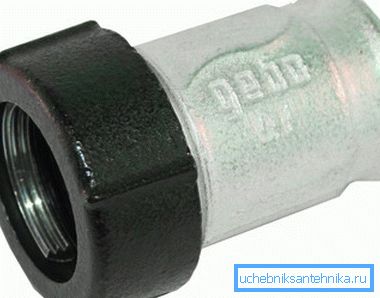

Без кључа.

Поцинковано

Методи његовог повезивања су исти као код црног челика, минус заваривање. Грејање електричним луком или бакљом доводи до изгоревања цинкања и убрзане корозије цевовода на месту заваривања, чиме се занемарује главна предност - отпорност на корозију.

Валовити нерђајући челик

У овом случају, спојни елементи са силиконским заптивним прстеновима се користе за повезивање елемената цевовода. Захваљујући таласању, прикључак за причвршћивање је изузетно издржљив: готово је немогуће извући цев из фитинга без отпуштања матице затварача.

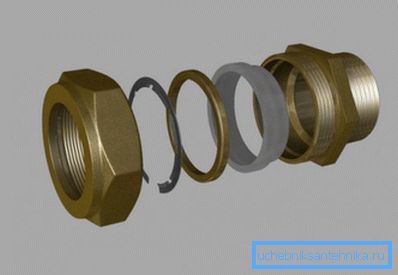

Адаптер од валовитог инока до цеви.

Бакар

Бакарна цев је повезана на два начина.

Солдеринг

  1. Крај једног од елемената који треба спојити се избацује.
  2. Звоно и крај другог дела чисте се од оксида.
  3. Након загревања у пламену горионика, у утичницу се уноси лемилица. Због капиларног ефекта, брзо напуни шупљину између повезаних елемената.

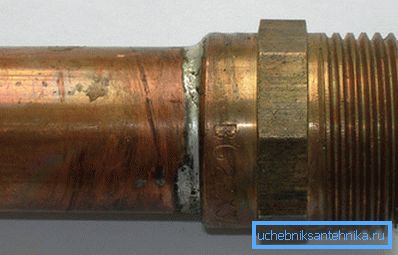

Прикључак за лемљење.

Компрессион фиттинг

Заједно са лемљењем могу се користити две врсте компресионих фитинга за монтажу бакарних водова.

  1. За незажемљену цев се користи аналог за брзо затезну монтажу за челичну цијев. Печат је опремљен гуменим прстеном.

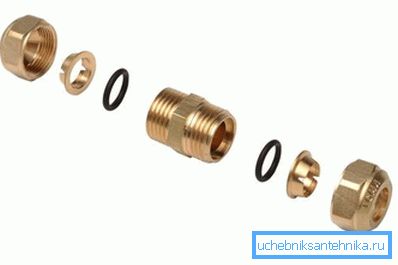

Познато коло, зар не?
  1. Меки жарени бакар се избацује и пресвучен помоћу навртке на прстену за заустављање конуса.
Аннеалед бакарна цевна веза.

Метална пластика

Метално-пластичне водене цеви и конектори за њих могу се монтирати на два начина.

Компресионе фитинге

Калибрирана цев са чврсто стегнутим причвршћивањем преко пара заптивних гумених прстенова. Затим се прстенасти прстен и матица са конусним унутрашњим пресеком сукцесивно доводе до монтаже. Причвршћивање навоја, навртка са подељеним прстеном компримира цев на прикључку.

Овај тип везе се сматра мање поузданим, јер често пропушта након неколико циклуса грејања и хлађења.

У пракси је узрок грешака увек исти - тешко кршење технологије инсталације.

  • За сечење уместо ножа за тример користи се обична метална тестера.
  • На крају цеви није уклоњена унутрашња фасада.
  • Цев није калибриран, задржавајући овални попречни пресек, набављен приликом окретања у лежишту.

Као резултат, током монтаже, прстенасти заптивачи се извлаче из утичница и померају се у отпорну флуопластичну заптивку фитинга. Тврдоћа се обезбеђује помоћу обујмице еластичног полиетилена, који се, након неколико циклуса загревања и хлађења, делимично стисне из места највеће компресије. Као резултат тога, неопходно је неколико прикључних пртљажника док се алуминијумско језгро не притисне на фиксирање.

Притиск

Све разлике из претходне шеме су у томе што је цев од пресвлаке спојен са рукавом од нехрђајућег челика уз помоћ специјалних клешта.

Стиснута једињења практично не протиче, јер:

  • Жлебови испод О-прстенова су дубље; као резултат тога, много је теже извлачити током монтаже.
  • Коришћење скупих (око 5.000 рубаља) крпеља има инсталатер не уштеди на другим алатима. Конкретно, цеви нису исечене са жичком, већ са митерим ножем; професионалци такође не занемарују преклапање и калибрацију цеви.

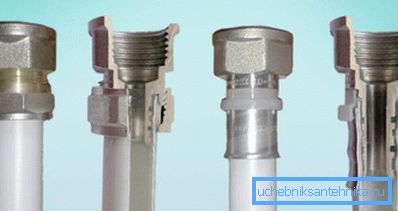

Компресија и притисак.

Полипропилен

За полипропиленске водове користи се и два начина повезивања.

Заваривање

Како спојити пластичне водене цеви користећи ниско температурну заваривање?

Ево листе потребних алата.

Алат Функције
Ливачко лемило ниске температуре (240-260Ц) са сетом млазница Таљење површина повезаних елемената
Тортсовоцхни нож Резање цијеви
Калибратор Цхамферинг
Бријач, Фацинг Мацхине Чишћење арматура од алуминијума изван цеви и између слојева полипропилена, респективно

У ствари, технологија је следећа:

  1. Лемљење је опремљено са млазницом одговарајуће величине и загревано је на радну температуру.
  2. Цев је сјечена до величине помоћу митер ножа.
  3. Спољна гредица се уклања са цеви са калибратором.
  4. Алуминијумска фолија (у случају цеви која је ојачана) уклања се из области заваривања. Може изазвати стратификацију материјала и депресуризацију зглоба.
  5. Цев и прикључак се комбинују са млазницом неколико секунди, а након рефлов-а се повезују глатким клипним покретима. Након кратке експозиције, ојачана пластика је скоро исто добра као и монолитни део цевовода.

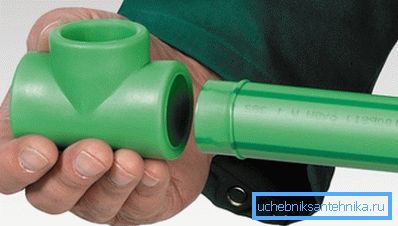

Солдеринг полипропилен.

Пусх фиттингс

Могу се користити за повезивање пластичних водова без заваривања. Пусх-фит је једноставан дизајн са бртвом О-прстена и прстеном од нехрђајућег челика са језичцима који спречавају кретање уназад; коначну причвршћивање обезбеђена је са навртком са конусном унутрашњом површином.

Како спојити пластичне водене цеви користећи притисак?

  1. Цев се снажно убацује у прикључак помоћу лабаве навртке.
  2. Матица је затегнута руком док се не заустави.

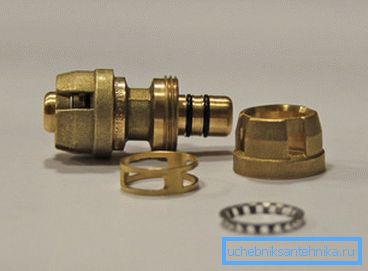

На фотографији - дисассемблед пусх-фиттинг.

Корисно: на продаји, иако ретко, можете пронаћи потисне фитинге за метал-пластику.

Полиетилен

А овде су два начина повезивања популарна.

Заваривање

Како повезати полиетиленске водоводне цеви заваривањем завртњима?

  1. Суседни елементи су окренути, усредсређени и притискани на огледало лемилице пре фритезе.
  2. Тада се крајеви притискају једни према другима и стоје до полиетилена.
  3. Шипка (која штрчи изван цевног дела шавне плоче) је исечена.

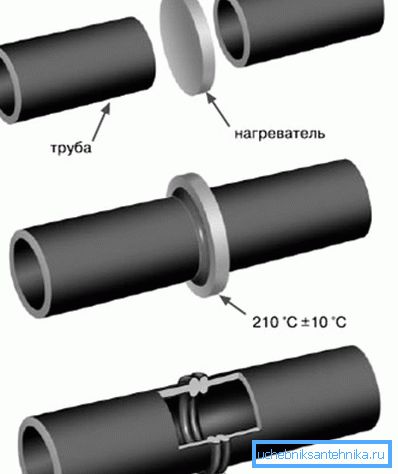

Фронт Велд

Коначно заваривање се користи при повезивању цеви дебљине зида од 4 мм или више. Са великим пречником, потребна је употреба механичких или хидрауличних уређаја.

Компресионе фитинге

Приликом повезивања цијеви малих димензија користе се пластична арматура са гуменим или пластичним заптивачима.

Како спојити пластичне цеви за водовод са својим помоћима?

  1. На цев је запремински ухваћена матицна навртка, два прстена и прстенасто заптивање.
  2. Затим се заврши уградња.
  3. Печат се помера тако да уђе у празнину између прикључка и цеви, након чега се притисне на прстенове за заустављање и причвршћује навртком. Алат се не примењује, навртка је ручно изрезана.
Инсталација полиетиленског прикључка за цевовод.

Закључак

Надамо се да ће наш експресни преглед помоћи читатељу у одабиру најбољих решења за сопствене пројекте. Више детаља о методама повезивања цијеви ће омогућити видео у овом чланку.

Успехи!
