Пречник спољне цеви - све што треба да знате о величинама

Када је у питању пројектовање канализационих система, грејања и воде, један од најважнијих задатака може се назвати правилним одабиром цјевовода. Ово се односи не само на материјал, већ и на његову величину, нарочито спољни пречник цеви.

Оно што утиче на величину

Главни задатак сваког гасовода је превоз течности (гасова), тако да можете укратко описати принцип рада било којег система у кући (канализација, грејање, гасовод, вентилација итд.). Сходно томе, главни критеријум ефикасности његовог рада је пропусност, тј. количину течности или гаса која пролази кроз секцију по јединици времена.

У фази планирања обично узимају у обзир спољашњи и унутрашњи пречник цеви. Унутрашњи утицај директно на пропусност, а разлика између спољашњег и унутрашњег може се проценити на дебљину зида и стога на снази.

Ово је посебно важно приликом пројектовања система грејања, водовода, јер раде у режиму притиска. Ако покушате да уштедите и користите гасовод за хладну воду у систему грејања, у блиској будућности мораће да се промени.

На први поглед не би требало да се појављују проблеми, довољно је само обраћати пажњу на етикетирање. У стварности, има пуно замки у овом питању, јер се не користи метрика, већ се користи систем означавања величине.

Карактеристике ознаке пречника

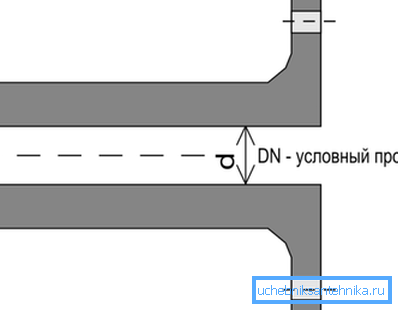

Осим димензија одређених у уобичајеним милиметрима или инчима, концепт номиналног пречника се такође користи - другим ријечима, величини лумена. Тако, на први поглед невин, унос у облику спољашњег пречника цеви Ду25, иницијално носи грешку, јер се акроним ДУ користи искључиво као унутрашња димензија.

Исто важи за означавање спољног пречника цеви Ду32, у овом случају, префикс "До" или вањска реч мора бити уклоњена. У супротном, продавница може провести више од једног сата покушавајући да пронађе непостојећу величину.

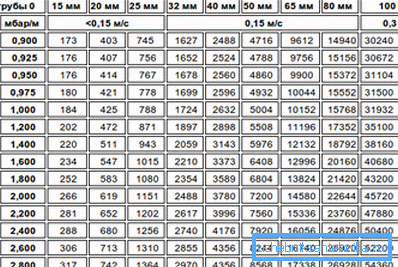

Обрати пажњу! Користећи вредност Ду, можете грубо проценити пропусност. Првобитно су изабрани тако да свака следећа вредност даје повећање пропусног опсега за износ од 60% до 100%.

Приликом рада са различитим материјалима, на примјер, приликом замјене дијелова старе канализације од лијеваног челика до пластике. Упутства за примену водоводних радова, по правилу, фокусирају се на технологију, без посебног осврта на избор стандардних величина. Проблеми са различитим бројевима могу се јавити чак и код искусних занатлија.

Полипропиленска цев

Може се користити за уградњу система грејања и водовода. Као по правилу, изабрана је величина у опсегу од 20 до 110 мм, иако се она практично не користи у приватним кућама. Параметри готовог производа морају бити у складу са ГОСТ Р 52134-2003.

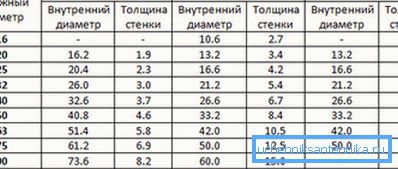

При избору да узму у обзир рачун за спољни пречник полипропиленских цеви. Чињеница је да се дебљина зида разликује у зависности од марке. Дакле, за бренд ПН10, спољашњи пречник 32 одговара унутрашњем пречнику - 26,0 мм. А за бренд ПН20, повећањем дебљине зида, ДН ће се смањити на 21,2 милиметара.

Приликом избора важно је да се не мешају спољашње и унутрашње димензије. Дакле, ако је питање да ли је потребан пречник цеви од 32 мм, спољашњи или унутрашњи, онда је вероватно спољни. На крају крајева, Ду 32 једноставно не постоји, најближа вредност је 32.6.

Обрати пажњу! Ако се све радове раде ручно, боље је да сви елементи буду од истог произвођача и из исте серије. Због овога, екстерни и унутрашњи параметри ће се тачно подударати.

Могуће је навести просечне податке о најчешћим ПП цевима. Дакле, за уградњу грејања најчешће се користи у опсегу величине од 20 до 32 мм. дебљина цеви за грејање ретко прелази 50 мм. (Погледајте и чланак Врсте канализационих цеви и прикључака: карактеристике.)

Цеви од челика и ливеног гвожђа

У оквиру једног чланка, једноставно је немогуће навести све величине кадра, јер их има на стотине, а такође се разликују у зависности од начина производње:

• топло ваљани цевовод. Стандард ГОСТ 8732-78 каже да се спољашњи пречници челичних цеви произведене овом технологијом разликују у опсегу од 20 - 550 мм (око 70 стандардних величина). Ако такође узмемо у обзир унутрашње, онда можете изабрати неколико стотина ако не и хиљаде димензија, јер морате узети у обзир дебљину зида;

• хладни најам. ГОСТ 8734-75 идентификује више од 70 величина, а ситуација је иста као код аналогија вруће ваљаних цеви, односно дебљина зида варира у широком опсегу.

Имајте на уму цијели распон, наравно, није неопходан. Довољно да се крећете барем у најчешћим величинама. Добро је имати на уму, на примјер, унутрашњи и спољашњи пречник челичних цијеви, који се користе за организовање водоснабдијевања.

Али главна мистерија за многе је декодирање инчног назива. Ово је нарочито важно ако је веза навојна, чак и благи неусклађености неће вам омогућити стварање запечаћеног споја, у будућности то може довести до цурења.

Познавање ознаке у инчима, можете проценити пречник навоја и ДН. Према томе, спољни пречник цеви 3 4 каже да је Ду једнак 20 мм, са навојем - 25,9 - 26,2.

Што се тиче ливеног гвожђа, све је много једноставније, користећи 3 главне величине - 150, 100 и 50 мм. У овом случају условни прелаз, то јест Ду пипелине, служи као главни критеријум. У свакодневном животу, лигње се користи за организацију одлагања отпада, по правилу, стандардна величина је 100 или 150 мм.

ВГП гасовод

Скраћеница ВГП означава водени гасовод. Челик се користи за производњу и може се користити не само као цев за спољни водовод, већ и за постављање гасовода.

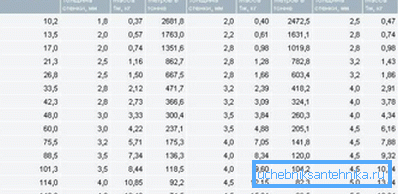

Цјелокупни асортиман челичног ВГП цјевовода одређује стандард ГОСТ 3262-75. Ознака значи унутрашње, или боље Ду, иако знају дебљину зида, могуће је израчунати дебљину цјевовода. Према томе, ознака ВГП Ду15 значи да је Ду једнак 15 мм.

Спољни пречник челичне цеви 22 мм омогућава вам да га упоредите са ВГП Ду15, јер је његова дебљина 21,3 мм. Али истовремено, електро-електродни аналог има много већи клиренс (у распону од 18 до 20 мм, у зависности од дебљине зида). Ова разлика је резултат услова рада система.

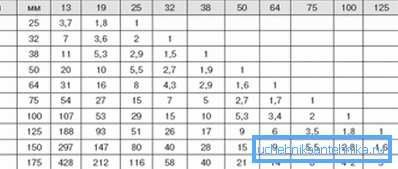

Одвојено, вреди размислити о инчним ознакама АИВ цевовода. Овдје је однос између димензија сљедећи.

Спољни пречник ВГП цеви зависи од дебљине зида, а укупно се производи у 3 верзије:

• плућа;
• обичан;
• ојачан.

На пример, када Ду 40 у опсегу означава Дн 48,0 мм. Дебљина зида креће се од 3.0 (лагана верзија) до 4.0 мм (ојачана верзија). Ојачана верзија се користи за системе који раде под високим притиском.

Бакарне цеви

Упркос популарности пластике, бакар се и даље користи за постављање водоводних и грејних система (чак и ако је цијена већа). Што се тиче означавања димензија, можете се сусрести са системима за инч и метричке бројеве. Што се тиче стандарда, асортиман производа је дат у ГОСТ 617-2006.

Нови стандард је заснован на метричкој ознаци димензија, тако да је, на пример, стара ознака 3/8 инча замијењена двема величинама (6 и 7 мм). У принципу, само хладно ваљани производи дају око 70 - 80 стандардних величина, а ово узимајући у обзир само дебљину.

Приликом избора праве линије, можете се сусрести са следећим ознакама величине:

• инцх У овом случају, ознака, на примјер,? инчи ће означити само вањску величину;
• фракционо. У формату снимања 14/12, број 14 показује спољни пречник и 12 означава унутрашњи пречник;
• делимично означавање дебљине зида, на пример, 14/1. У овом случају број 14 означава Дн и 1 - дебљину зида.

Сумирајући

У оквиру једног члана тешко је покрити све детаље о обележавању производа ваљаних цијеви. Ипак, предложене информације ће помоћи приликом избора правог плиновода, што значи да ће се ризик од цурења минимизирати.

Видео у овом чланку показује пример избора пречника на основу услова рада на гасоводу.
