Пречници челичних цеви: студирање стандарда
Упркос пролиферацији модерних композитних материјала, челик остаје у потрази за производњом цевовода за разне намјене. Шта може бити пречник челичних цеви према ГОСТ-у? У принципу, који стандарди регулишу њихову производњу? Где и за који се производи користе? Хајде да схватимо.

Регулаторни документи
Почнимо са листом стандарда које морамо проучавати.
- Према ГОСТ 3262-75 произведени су производи за воду и гасоводе.
- Пумпе и цевоводи (НКТ) монтирани су од ваљаног метала произведеног у складу са ГОСТ 633-80.
- Распон безшивих топло ваљаних цијеви садржан је у стандардном броју 8732-78.
- За хладно деформирани опсег производа је нормализован према ГОСТ 9734-75.
- Заварене цеви за линије за гас и уље производе се према ГОСТ 20295-85.
- На крају, челичне цеви великих пречника за гасоводе, нафтоводе и нафтоводе производе се у складу са ГОСТ Р 52079-2003.

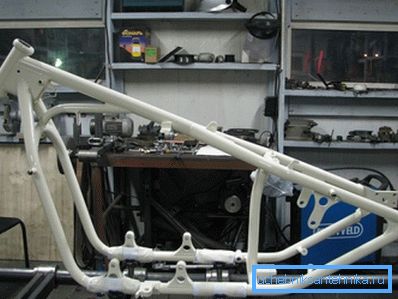

Напомињемо: ова листа не тврди да покрива све области производње. Намерно смо искључили неке специфичне производе као што су кућишта за цеви или цеви за аутомобилску индустрију.

Величине и апликације
Дакле, који су пречници челичних цеви у складу са овим документима? За коју сврху се користи цев?
ГОСТ 3262-75
Потпуна листа величина датих у стандарду је релативно мала, тако да ћемо је дати у потпуности.
Условно пролаз | Спољни пречник | Дебљина зида цеви | ||
Плућа | Заједнички | Амплифиед | ||
6 | 10.2 | 1.8 | 2.0 | 2.5 |
8 | 13.5 | 2.0 | 2.2 | 2.8 |
10 | 17.0 | 2.0 | 2.2 | 2.8 |
15 | 21.3 | 2.5 | 2.8 | 3.2 |
20 | 26,8 | 2.5 | 2.8 | 3.2 |
25 | 33.6 | 2.8 | 3.2 | 4.0 |
32 | 42.3 | 2.8 | 3.2 | 4.0 |
40 | 48.0 | 3.0 | 3.5 | 4.0 |
50 | 60.0 | 3.0 | 3.5 | 4.5 |
65 | 75.5 | 3.2 | 4.0 | 4.5 |
80 | 88.5 | 3.5 | 4.0 | 4.5 |
90 | 101.3 | 3.5 | 4.0 | 4.5 |
100 | 114.0 | 4.0 | 4.5 | 5.0 |
125 | 140.0 | 4.0 | 4.5 | 5.5 |
150 | 165.0 | 4.0 | 4.5 | 5.5 |
Производи се могу направити са заштитом од корозије и без њега. Поред тога, могу се снабдевати сљунчаним или жичаним нитима.
Обим - дистрибуција водовода, гаса и грејања у стамбеним, пословним и производним објектима.
Дајемо неколико примера употребе.

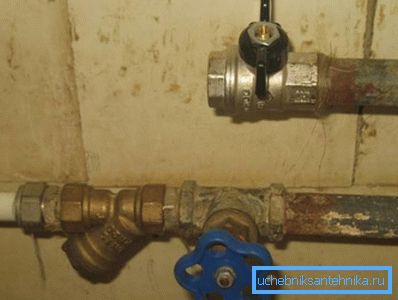

- Пречник од 15 мм је потребан за водоснабдевање и прикључке за гас.
- Челична цијев од 20 мм користи се као напајање радиатора.
- Челична цијев 25 мм се користи за уградњу грејних цеви.
- Челична цијев 40 мм погодна је за флаширање грејања и довод воде.
- Челична цијев од 125 мм погодна је за уградњу цевовода за топлу воду и пар деценија раније - и цевовода за хладно воду.
За референцу: челична цијев од 8 мм, 6 и 10 мм, ако се користи у водоводним и гасоводима, је невероватно вешто сакривена. У богатој пракси мајстора нашег пројекта, ове димензије никада нису испуниле.

Цена ВГП цијеви је једна од најнижих међу свим ваљаним цијењеним производима услед кориштења јефтиних класа челика и технологије производње: високофреквентне струје се користе за заваривање, што осигурава минималне трошкове времена по метру.
ГОСТ 633-80
Списак асортимана који је прописан овим регулаторним документом не штити и њену величину.
Номинални пречник, мм | Дебљина зида мм |
27 | 3.0 |
33 | 3.5 |
42 | 3.5 |
48 | 4.0 |
60 | 5.0 |
73 | 5.5; 7.0 |
89 | 6.5; 8.0 |
102 | 6.5 |
114 | 7.0 |
Оно што је још корисно знати о производима произведеним у складу са нормама овог стандарда:
- Према технологији производње, могу бити само и искључиво бешавне, тј. Добијене не извртањем равне гредице (траке), већ треперењем чврстог челичног цилиндра (шипке). Овај производни поступак обезбеђује знатно већу отпорност на унутрашњи хидраулични притисак: електрични шав са заваривањем је увек инфериоран јачини цијелог метала.

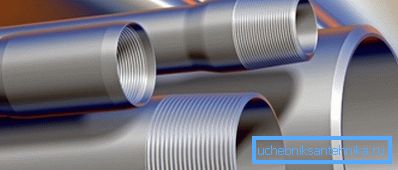

- Цев је произведена као глатка (под прикључком спојница), а без квачила, са крајевима спуштеним споља.

- Производи са завртњима и спојницама без квачила морају издржати хидрауличне тестове; истовремено, унутрашњи притисак током тестирања је везан за величину цеви и варира од 375 до 1250 кгф / цм2.
За референцу: притисак воде на излазу рударских монитора достиже три пута мање вредности - не више од 400 кгф / цм2. Јет таквог монитора лако сече камење.
Употреба цевних цеви се углавном своди на производњу нафте и гаса: они служе за пумпање природних угљоводоника и стварање притиска резервоара.
ГОСТ 8732-78
Бешавне топло ваљане цеви могу имати пречник од 20 до 530 мм са дебљином зида од 1,08 до 75 милиметара.
Технологија његове производње укратко је следећа:
- Цилиндрична гредица се загрева у индукционој пећи до температуре при којој се челик постаје пластифициран.

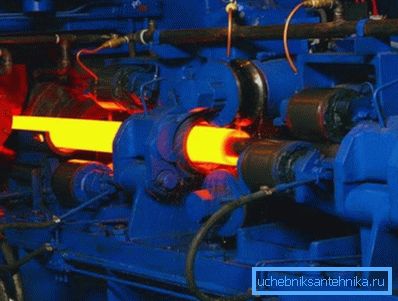

- На пиерцинг млину претвара се у рукав - шупљи цилиндар.

- После загревања, радни предмет, носен на цеву, пролази низом ваљака, смањивши њен спољни пречник.
- После хлађења, готову цев се пресецају у сегменте и након проласка контрола квалитета се шаље у складиште готових производа.

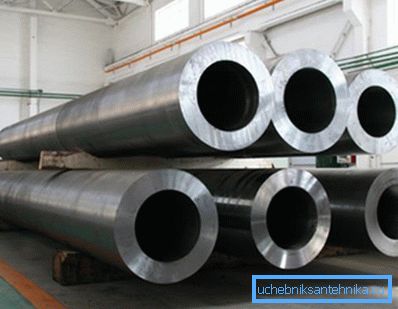

Производња из очигледних разлога, има највећи енергетски интензитет. Поред тога, због дебелих зидова производа су изузетно масивни: ако челична цев од армираног воденог гаса дебљине 65 мм тежи 7,88 кг / линеарни метар, онда је топлотно деформисана 63,5к14 најближа томе у пречнику чак и 17,09.
Где се користе топло ваљани производи? Јасно је да није за изградњу приградског водоводног система властитим рукама: њихова снага овде је очигледно претерана. Главне области примене су цевоводи високог притиска и хидраулични системи.

ГОСТ 8734-75

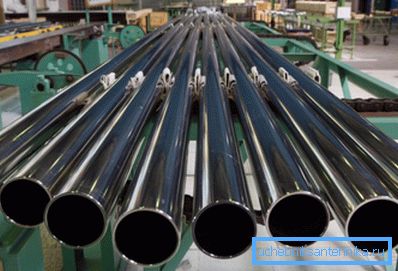

Метода хладне деформације се разликује од врућег ваљања само у случају да након пирсинга млазница хлади и даљи поступци се одвијају на температури која је далеко испод тачке рекристализације челика.
Пошто се унутрашњи притисци неизбежно акумулирају приликом ваљања у метал, инструкција о производној технологији садржана у једном од сродних стандарда захтева обавезну топлотну обраду ваљаног метала након ваљања: челик се загрева и полако охлади, добија вискозност и дуктилност.
Ове величине су написане у стандарду:
- Пречник - од 5 до 250 мм.
- Дебљина зида - од 0,3 до 24 мм. У овом случају неколико опција одговара истом пречнику: рецимо, челична цев 200 мм може имати зидове од 3 до максималне 24 мм, а челичне цеви 110 мм - од 1.5 до 18.
Као топло ваљани, хладно обликовани производи се користе гдје је неопходна максимална отпорност на хидраулични притисак са минималном тежином.

ГОСТ 20295-85

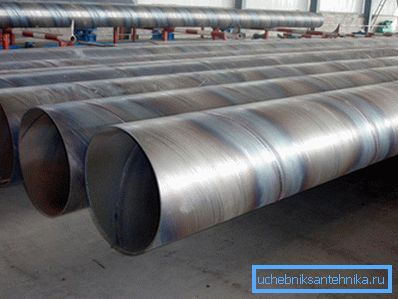

Стандард предвиђа производњу уздужних и спирално заварених производа са спољним пречником од 159 до 8220 мм са зидовима од 3 - 12 мм.
У овом случају, стандард садржи препоруке о начину производње за различите опсеге величине:
- Са пречником од 159 - 426 дозвољено је коришћење заваривања са високим фреквенцијским струјама.
- Електрично заваривање спиралних зглобова може се користити у распону од 159-820.
- Уздужно заваривање се примјењује за величине 530-820.
ГОСТ Р 52079-2003
Последњи документ на нашем списку пружа пречнике од 114 до 1420 мм са зидовима од 3 до 21. И у овом случају може се користити високофреквентно заваривање са једним уздужним шавом (димензије 114-530), заваривање спирално шивом (159-1420) и уздужно заваривање шава са једним или два уздужним шавовима (530-1420 мм).

Закључак
Као што је већ поменуто, наша листа регулаторних докумената не тврди да је потпуна. На пример, челична цијев од 300 мм не одговара ни једном од поменутих опсега; Међутим, у реалним ценама произвођача и дилера то јесте.
Као и увек, читалац може пронаћи додатне информације на видео снимку у овом чланку. Успехи!
