Пресечене полиетиленске цеви и прикључци: техничке

16-08-2018
Цеви

Недавно су главни материјали за производњу система за водоснабдевање, одводњавање и грејање били метални цеви повезани гасним заваривањем. Али сада их замењују дијелови различитих полимера, који имају многе предности. Најчешће полиетиленске цеви и фитинге за снабдевање водом.

Размотримо детаљније њихове техничке карактеристике и потрошачке особине.

Цијеви направљене од укрштених материјала - одличан производ за уређење инжењерских система

Карактеристике делова полимера

Процес производње елемената унакрсног полиетилена

Приликом израде цеви из ове врсте пластике, не треба одвајати одвојене слојеве или плоче, као што можда не знају мајстори, већ појединачне молекуле.

У процесу стварања полимерне форме етилена, његови молекули добијају додатне унакрсне везе, што омогућава да се формира нека врста тродимензионалне мреже. Захваљујући њој, материјал добија побољшане техничке карактеристике.

Структура молекула укрштеног полиетилена

"Ститцхинг" се прави хемијским или физичким ефектима.

У зависности од начина производње цеви од полиетилена (означеног ПЕ-Кс), разликују се сљедеће врсте материјала:

  • ПЕ-Кса - направљен грејањем уз употребу пероксида;
  • ПЕ-Ксб - полиетилен, који се третира посебном течном материјом која садржи силан (силиконско једињење са водоником) и посебним катализатором;
  • РЕ-Ксц - материјал се добија након бомбардовања молекула полиетилена електроном у посебном уређају;
  • ПЕ-Ксд - у процесу производње овог материјала користи се азот.

Савјет! За уређење домаћих система за снабдевање водом, материјал који је добијен методом пероксида и означен ПЕ-Кс најбоље одговара. Одликује га ниска цена и једноставна инсталација. Сви радови могу бити ручни.

Техничке карактеристике цеви

Детаљи за водовод и грејање укрштених полиетилена имају многе предности:

  1. Дуг век трајања. Време рада водовода или загревање ових делова на ограничавајућим температурама расхладног средства (до 95 степени Целзијуса) је од 15 до 50 година.
  2. Геометријска стабилност. Чак иу случају када се течност транспортује кроз цеви на температури од 200 степени Целзијус, материјал задржава свој изворни облик (у одсуству додатног спољашњег утицаја).
  3. Производи су отпорни на пуцање током инсталације и рада.
  4. Материјал се не сруши током удараца и у процесу резања, чак и при температури околине од 50 степени Целзијуса.
  5. Производи од полипропиленског полиетилена имају оптималан однос цене и квалитета.
  6. Имају побољшану отпорност на абразију, одлични су за уградњу система подног грејања са флуидом за пренос топлоте.
  7. Материјал се не смањује након инсталације.
  8. Цијеви укрштеног полиетилена нису подложни корозији и не захтијевају додатне мере заштите (слика и слично).
  9. Отпорно на ефекте различитих хемикалија.
  10. Материјал не садржи халогене јоне и молекуле тешких метала, што негативно утиче на здравље људи.

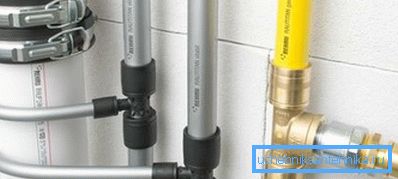

Фотографије инжењерских мрежа полиетиленских цеви

Обрати пажњу! У процесу "шивања" полиетилена, његова кристална структура се мења, па материјал постаје еластичнији и не преломи на кривинама, укључујући и при негативним температурама околине.

Врсте прикључних елемената

Фитинги за умрежене полиетиленске цеви користе се за повезивање појединих елемената у један систем.

Ови прикључци могу бити из различитих различитих материјала:

  • полиетилен;
  • полипропилен;
  • поливинил хлорид;
  • комбиновано.

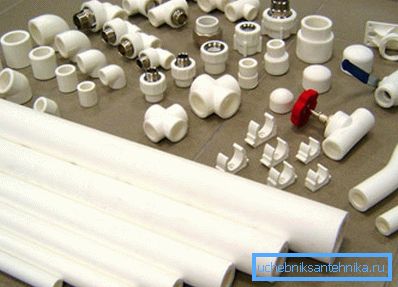

Детаљи будућег система водоснабдијевања полиетилена са укопаним везом

У зависности од начина увођења инсталације:

  • компресиони фитинги за полиетиленске цеви - користите оплату за завртање, завртите главним дијелом делова помоћу кључа;

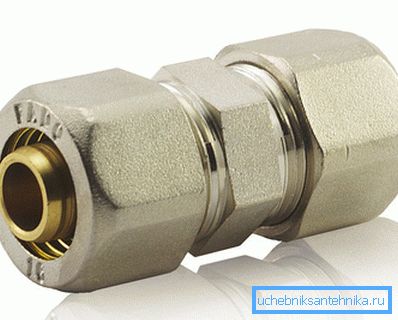

Компрессион фиттинг
  • обујмице за полиетиленске цеви - користи се посебан једноделни рукав, који се притиском притисне на притисак;

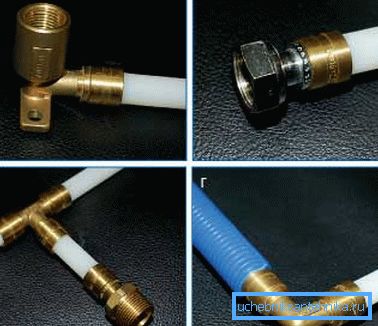

Стезаљке
  • електрофузиони фитинги за полиетиленске цеви - за прикључак се користи уграђени грејач, загрејан посебним апаратом који спаја унутрашњу површину млазнице и заптива везу.

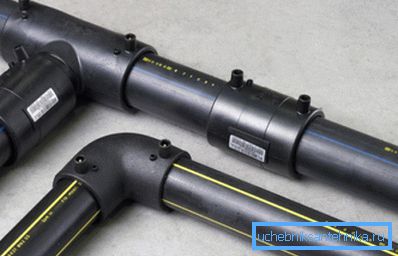

Фитинги за електрофузију

Постоје сљедеће конструкције:

  1. Цап - се користи за запечатавање елемента дизајнираног од стране слепе стране.
  2. Спајање - користи се за повезивање две компоненте система за грејање или грејање.
  3. Квадрати - неопходни за угаонску везу сегмената и промену правца постављања мреже.
  4. Цијеви за цијеви - уз помоћ, три различита дијелова спојена су у један чвор.
  5. Цросс фиттингс - који се користе за уређивање ожичења цевовода, у овом случају четири цијеви су спојене у истој тачки.
  6. Вожња је неопходна како би се нови елементи додали већ постојећем систему.

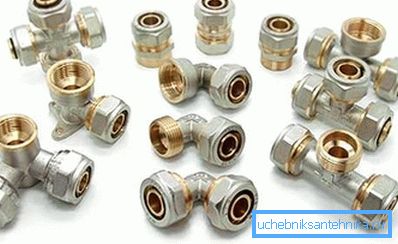

Врсте прикључних елемената за цеви

Обрати пажњу! Дизајн фитинга може се разликовати у зависности од произвођача. Могуће је да спојни делови не одговарају цевима. Имајте ово на уму када купујете.

Инсталација система

Упутства за производњу водоводних и других сличних система разликују се у зависности од прикључака који дизајнирате које желите користити.

Компресија

Овај начин повезивања је једноставнији и може се користити за уградњу цеви за хладно и топлу воду. Не морате користити било који посебан алат, само узмите два обична кључа, као и маказе за сечење.

Фитинги су уграђени на следећи начин:

  1. На крају дела ставља се причвршћена навртка. Навојни део мора бити усмјерен ка прекидној страни.
  2. Онда је подељен прстен на делу. Његова ивица мора бити на растојању од 1 мм од реза.
  3. Прикључак се убацује у цев из прикључка. Пре тога, није неопходно извршити било какве манипулације са дијелом (на пример, шамеринг).
  4. Након тога, навртка је причвршћена на прикључку помоћу кључа. Није потребно много труда, јер постоји могућност оштећења полиетилена.
Компрессион фиттинг након инсталације

Притиск

Ови прикључци су поуздани и чврсти, али резултат је трајна веза. Поред тога, за пресовање линије захтеваће се употреба специјалних алата.

Поступак инсталације је следећи:

  1. На крају дела ставља се рукав за једнократну употребу, са којим ће се фиксирати.
  2. У крај полиетиленског дела убацује се продужетак потребног пречника. Мора се ставити до краја и држати се неколико секунди.
  3. Затим извуците експандер и уметните прикључак. Посебност унакрсног полиетилена је да материјал има молекуларну меморију. Након неког времена, производ ће обрнути скупљање, што ће обезбедити додатну затегнутост.
  4. Након тога, рукав клизне на крајњем пољу и притисне га користећи посебан алат.

За разлику од конвенционалних полиетиленских цеви, које имају јак коефицијент линеарног проширења, делови који су "ститовани" готово су лишени овог недостатка. Због тога се препоручује да се користе за уређење система за топлу воду.

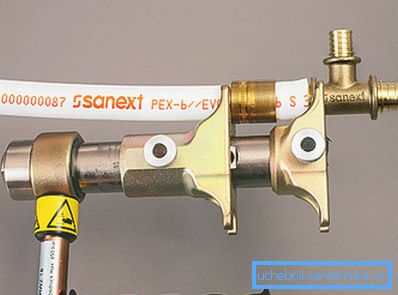

Поступак постављања фитинга за пресовање

Закључак

Узастопни полиетилен је одличан материјал за уградњу водоводних и грејних система (погледајте и чланак Цхрисотиле Цемент Тубес: Пропертиес анд Апплицатионс).

Више детаља о томе можете наћи на видео снимку у овом чланку.
