Прикључак метално-пластичних цеви: 3 начина за стварање

У већини случајева, разне полимерне цеви се користе за уређење система за снабдевање водом и грејањем. У зависности од врсте пластике, прикључци једне или друге конструкције се користе за повезивање. Дозволите нам да детаљније објаснимо како да спојите метал-пластичне цеви сопственим рукама.

Предности водоводних водоводних система

Недавно су сви системи водовода били израђени од металних цеви.

Међутим, сада је овај материјал замењен металном пластиком, која има многе предности:

• једноставна инсталација;
• отпорност на различите хемикалије;
• еколошко пријазност производног процеса;
• способност издржавања високог унутрашњег притиска;
• флексибилност тако да се могу користити мање квачила;
• без корозије и депозита на унутрашњој површини делова;
• дуг век трајања;
• ниска цена

Али има неких недостатака:

• висок коефицијент проширења топлоте;
• Метална пластика уништена је ултраљубичастим зрачењем.

Избор метода прикачивања

Повезивање цеви од металне пластике, као и друге врсте полимерних дијелова, врши се уз помоћ фитинга. Од које врсте сте стекли, зависи од начина састајања.

Размотрите сваку од њих детаљније.

Метод 1. Цомпрессион Цомпоундс

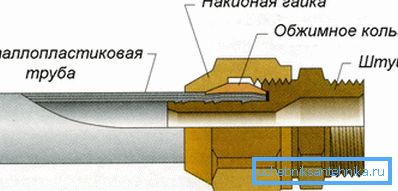

У овом случају, прикључци за металне цијеви се израђују помоћу спојних окова израђених од месинга. Њихово друго име је колутна веза.

Предности овог типа прикључка су да вам не треба купити додатне алате или опрему за рад. Два кључа су довољни за затезање затезних навртки.

Монтажа се састоји од три компоненте:

• задушити;
• сплит ринг;
• капа.

Обрати пажњу! Прикључци метал-пластичних цеви помоћу компресионог фитинга могу се сложити. Ако је потребно, можете раставити водоводни систем и поново га монтирати, чинећи неопходне измене или допуне.

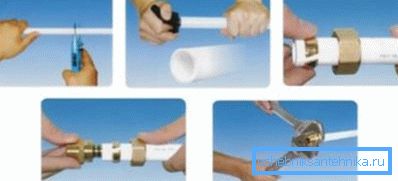

Инструкције за инсталацију су изузетно једноставне:

1. Један део жељене дужине је одвојен од метално-пластичног дела. Бланко треба бити равно на удаљености од најмање 10 центиметара од реза.
2. Резање се врши помоћу специјалних компресијских шкаре или жица за метал. У другом случају, руб ће морати да се очисти од бора. Запамтите да се рез мора извршити стриктно под правим углом, у супротном ће бити тешко постићи тесну везу.
3. Затим се на крају постави навртка (њен конац треба да буде усмерен према одсеченој страни) и заптивни прстен.
4. Након тога, крај дела се обрађује специјалним алатом за скенирање:

• унутрашња фаза се уклања са стране за калибрацију (на растојању од око 1 мм);
• друга страна чишћења је уклоњена са спољашње гредице.

1. Уградња се убацује у метал-пластични део, а онда се запти и затвори навртка. Прво, рад се обавља ручно, онда - са кључем. Не примењујте значајну снагу за заштиту, иначе материјал се може оштетити.

Метод 2. Повежите се помоћу преса

Овај опционални прикључак се користи за уређење водоводних система и подног грејања. Такви прикључци за метал-пластичне цеви се користе у случајевима када је цевовод уграђен у бетонски зид или се сакрива испод кошуљице на поду.

Заједно се испоставља да је поузданији, али сама инсталација захтијева одређене вјештине од мајстора, као и доступност специјалног алата - клешта за штампу.

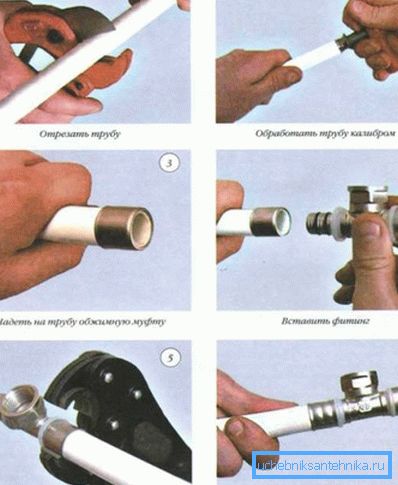

Рад се обавља у следећем низу:

1. Завршни завршетак исправно исечене цеви обрађује раммер: унутрашњи и спољашњи клипови се уклањају.
2. Калибратор проверава унутрашњи пречник дела.
3. Пре уградње монтажног елемента, уверите се да су у њега уграђене диелектричне заптивке и заптивни прстенови.
4. Стезна спојница се ставља на страну, а унутрашња се монтира монтажни прстен са заптивкама.
5. Затим је квачило затегнуто на цеви помоћу клешта за штампање. Уверите се да инсталиране млазнице одговарају дијаметру дијела на којем се монтира монтажа.

Обрати пажњу! Не препоручује се преклапање металне рукаве. Пожељно је да се све израђује први пут, у противном је могуће цурење, због чега ће бити неопходно поновно поставити овај чвор.

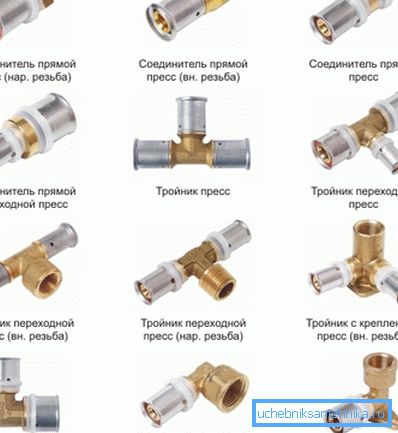

Постоје врсте фитинга за штампање са ригидно монтираном спојницом. У овом случају, контрола дубине садејства млазнице се врши помоћу специјално обезбеђеног прозора.

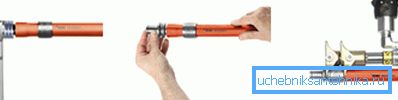

Метод 3. Прикључивање помоћу клизних спојница

Други и трећи начин повезивања метал-пластичних цеви су слични, али у другом случају, поред клешта, користи се и експандер који повећава унутрашњи пречник дела који се користи пре него што се монтира монтажни прикључак.

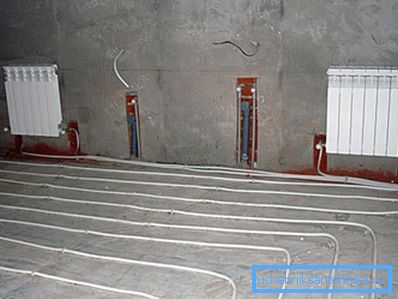

Веза је трајна, херметична и веома поуздана. Користе се за уградњу система подног грејања, који треба да се сипају са бетонским решењем.

Рад се врши на следећи начин:

1. Цев је одсечена, након чега је постављен компресиони рукав.
2. Крај метално-пластичног дела проширен је експандером, а затим се монтира монтажа.
3. Спојница се цримпед помоћу преса.
4. Поуздана и издржљива веза је спремна.

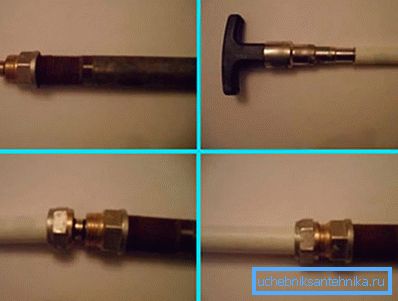

Прикључак полимерних цеви са металом

Понекад је потребно спојити цијеви од различитих материјала. На пример, за повезивање локалног водоснабдијевања са централним металним воденим моглом стамбене зграде. У том случају ће вам бити потребна опрема за калуп и калибар.

Обрати пажњу! За повезивање пластичне цијеви са металом без навоја неће радити. Потребно је користити само специјалне делове дизајниране за одређени пречник цевовода.

Инсталација је следећа:

1. Навој или специјална заптивна полимерна трака навијата се на навој металног дела. Навојни део монтаже је причвршћен на њега.
2. Заптивна навртка и заптивни прстен потисну на метални део, након чега се клапне уклањају са ивице.
3. Тада пластични елемент клизи преко фитинга, који је причвршћен за метал.
4. Матица је причвршћена на прикључку, заптивши прикључак.

Методе савијања цеви

Поред везе, важно је поштовати и исправну технологију савијања метал-пластичних делова.

Постоје четири различита начина:

1. Ручно. У овом случају, треба водити посебну пажњу како не би дошло до дефекта на месту прелома који ће довести до опструкције цјевовода.
2. Коришћење пролећа. Овај алат се продаје у продавницама хардвера. Опруга се убацује унутра, након чега се врши савијање.
3. Коришћење сушара за косу. Под утицајем врућег ваздуха метални пластични завоји лакше. Али треба пажљиво радити с њим, иначе постоји опасност од таљења материјала.

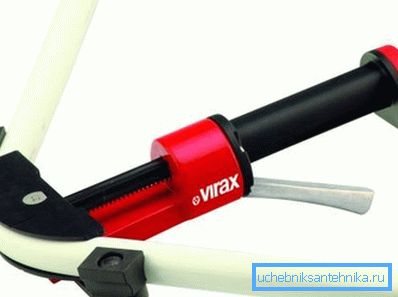

4. Коришћењем посебног бубња за цеви. Ово је професионално средство које ће вам помоћи да савијете део било које величине исправно и без много напора.

Закључак

Доцкинг полимерни делови једни са другима, као и прикључак метал-пластичних цеви са металом - рад је једноставан, али одговоран. Из правилног дејства зависи од стезања и издржљивости рада система водоснабдевања. Више детаља о томе можете наћи на видео снимку у овом чланку.
