Прикључивање гасног котла на димњак

Димњак у саставу система грејања на плин се користи, како је познато, за уклањање производа сагоревања из котла и специјална вратила са цевом уграђеном унутар ње. У овом чланку ћемо размотрити како прикључити гасни котао на димњак.

На израду самог одводног канала, као и на редослед прикључка на опрему за гас, представљени су низ захтјева који су сљедећи:

• вертикалне секције димњака треба уградити без нагиба;
• не би требало да постоје ограничења или експанзије у димоводном каналу;
• за његову производњу треба користити специјалне топлотно отпорне материјале, спречавајући било какве пукотине и механичка оштећења од формирања на зидовима конструкције;
• у дизајну димњака не може бити више од 3 кривине канала за испуштање;
• када га повезујете са гасним котлом, морају се користити специјалне заптивне масе, пројектоване за рад на високим температурама;
• Параметри канала за испуштање (висина цеви и његовог пречника) морају одговарати карактеристикама радног котла, што је предуслов за добијање потребног потиска.

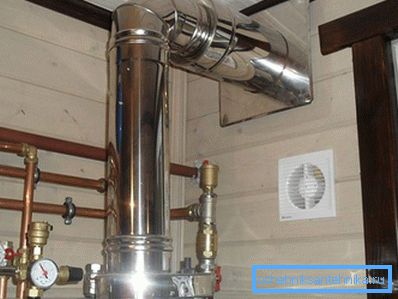

Оутлет Цханнел Девице

Правилно повезивање гасног котла могуће је тек након претходног упознавања са дизајном типичних канала за испуштање производа сагоревања. За уређивање таквих канала, по правилу се користи следећи сет префабрикованих делова:

• специјални дизајнерски адаптер, кроз који је котао прикључен на димњак;
• специјална контролна капа постављена у доњем дијелу цијеви и намењена за инспекцију и периодично чишћење димњака;
• заграде за причвршћивање објекта у руднику или на зидовима.

Поред тога, за организацију инсталационих радова потребни су вам такви префабриковани цевоводи и причвршћивачи, као што су завоји, стезаљке и чизме.

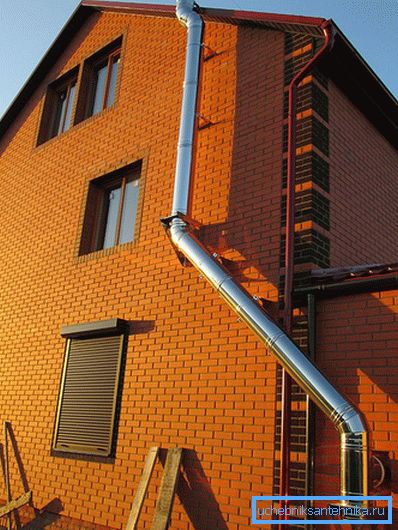

Врсте димњака и услови за њихову инсталацију

Излаз димних гасова прикључен на гасни котао може се поставити и унутар стамбене зграде и према његовим спољним структурама, што омогућава класификацију свих познатих структура ове класе као унутрашње и екстерне.

За сваки од ових типова развијене су стандардне спецификације које треба пратити чак иу случају нестандардног извршења вашег димњака. Главни захтеви ових стандарда су следећи:

1. Са било којом шемом за повезивање димњака, њени хоризонтални делови положени су са благим нагибом према котлу (најмање 3 степена по линеарном метру).
2. Повезивање са овим димњачима друге уређаје за грејање комбиновањем неколико цеви је неприхватљиво. То може довести до преоптерећења канала и продора производа сагоревања у загрејану собу.
3. Препоручљиво је наставити радове на уградњи тек након детаљног испитивања свих питања везаних за усклађеност параметара димњака са карактеристикама гасног котла.

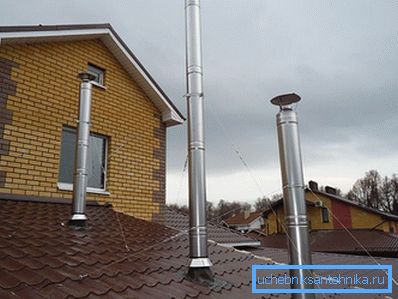

4. При израчунавању треба извести чињеницу да стандардна висина димњака, по правилу, не прелази 5 м. У случају равне кровне конструкције, горњи дио канала за излаз би требао порасти најмање 1,5 метра изнад крова.
5. Висина спољашњег канала, одређена удаљеност од крова, одређује се, по правилу, нивоом његовог гребена. Истовремено, цев за димњаке, који се креће изнад гребена за више од 2 м, додатно треба фиксирати уз помоћ проширења каблова.

Редослед распоређивања спољних и унутрашњих структура има мале разлике, о чему ће се детаљније размотрити у следећим одељцима (на примјер, челични димњак).

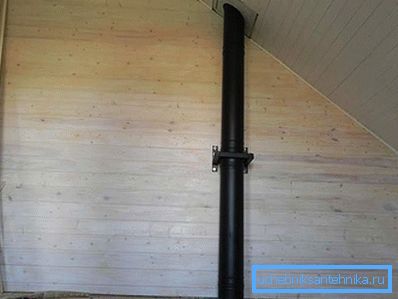

Инсталација унутрашњег канала за испуштање

Инсталација унутрашњег димњака почиње маркирањем трасе њеног полагања, током којег су приказане места проласка канала дима на крову и постојећих плафона. Затим се припремају кроз рупе за постављање канала, димензије које морају одговарати димензијама улазне цеви.

Тек након тога је дозвољено да настави са инсталацијом целог система преусмеравања, чији редослед може бити представљен на следећи начин:

1. Прво, посебан транзитни адаптер је прикључен на грану од котла, који обезбеђује координацију димензија излаза са димњаком.
2. После тога можете прећи на скуп ревизијског отвора са тие. Истовремено, заграде се монтирају на зидове канала по цијелој дужини, причвршћујући челично тело канала у осовину димњака.
3. Тада ће бити могуће наставити изградњу структуре цеви према потребним димензијама, а ако постоје канали у кривини, уградити посебне адаптере (лактове) у њега.
4. У прелазима кроз преклапање мора се монтирати посебна цев, изолација димњака од директног контакта са носачима.
5. Поцинковани челични лим са претходно припремљеним изрезом је причвршћен на кров димњака на крову, на металном каналу, а затим причвршћен на подножју крова са посебним причвршћивачима.

Имајте на уму да су спојеви појединачних веза канала нужно ојачани стезаљкама, које након постављања су затегнуте специјалним завртњима или жареном жицом. Поред тога, приликом инсталације димњака, потребна је термичка изолација преграда у којима су њени зидови у контакту са лако запаљивим материјалима (азбестна тканина је најбоље за ту намјену). Да би се повећала поузданост топлотне изолације на посебно важним местима изградње, грана се додатно обложила ватросталном мастиком, након чега се грејач поставио око периметра отвора.

По завршетку инсталационих радова, читава структура се проверава за цурење, током које се уобичајене судове наносе на шавове конструкције, а затим се котао укључи. У случају стварања сапунских мехурића на контролисаним местима, заптивање се понавља.

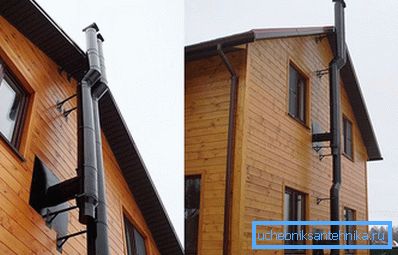

Вањски димњак

Прије полагања спољног канала прво се врши обележавање излазне тачке димњака из стамбене зграде, након чега се припрема одговарајућа рупа. Затим је посебан елемент за прехрамбену везу директно повезан са млазницом самог котла, чији крај се изводи. (Упутство о потреби за пажљивим заптивањем пролаза елемента за одвод кроз зид). Након тога, могуће је фиксирати чеп са утикачем на спољном терминалу, чије се слободно уклањање користи као ревизија.

Одмах након тога, могуће је наставити изградњу канала додавањем нових линкова на њега. Формирани зглобови су ојачани истим стезаљкама, а затим затегнути вијцима или жицом. Као унутрашњи димњак, спољна конструкција се монтира на зидовима зграде са посебним држачима постављеним на сваких 2 метра.

Чим се регрутује висина димњака - на крају цеви је постављен посебан конусни врх, након чега ће се моћи започети изолација целе структуре, која ће у зимској сезони искључити замрзавање. Из изолације димњака може се напустити само ако се врши у складу са посебном шемом, која укључује употребу посебних изолационих елемената који чине тзв. "Сендвич-канал". По завршетку монтажних радова потребно је обрадити конструкцију помоћу топлотно отпорног премаза који штити површину од корозије.

У закључку напоменемо да су сви горе поменути поступци инсталације карактеристични само за котлове за грејање у подној верзији (осим за парапет). Канали димњака за зидну опрему, по правилу, се изводе у складу са шема двокруга.
