Профилна правоугаона цев - димензије и карактеристике

Профилиране правоугаоне цеви су посебна врста цевастог челика. Јединственост овог производа лежи пре свега у нестандардном облику пресека. У овом чланку ближе погледамо карактеристике ових производа, њихове постојеће димензије, као и опсег.

Карактеристике профилних цеви

Необичан облик попречног пресека овог производа првенствено је због његове намјене. Правокутне и квадратне цеви се не користе у цевоводима, већ се користе у оквирним металним конструкцијама. Чињеница је да шупља цев има исту јачину као метални штап и тежи 30-40 посто мање.

Стога, употреба овог материјала омогућава вам да смањите масу металних конструкција и њихове трошкове, док ће њихова снага и трошкови остати непромењени. Међутим, треба напоменути да ова својства производа имају само ако су направљени према ГОСТ 8645 - 68.

Другим ријечима, обликоване цијеви имају велику чврстоћу само у одређеним величинама. Чак и мала одступања од норми могу утицати на укупну чврстоћу челичне конструкције или повећати његову масу.

Осим тога, пројектни прорачуни греда челичних конструкција за ригидност обично се заснивају на стандардним димензијама, чије су вредности наведене у табелама одговарајућих државних стандарда. Сходно томе, ако велицине профила не задовољавају стандарде, калкулације се испостављају неправилне.

Од којих величина зависи

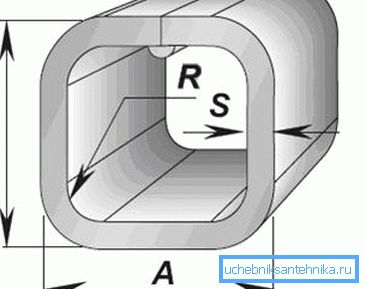

Под величином треба схватити:

• Висина зидова производа;
• Ширина;
• Дебљина;
• Радијус заокруживања.

Сви ови параметри обично зависе од начина производње производа.

У индустрији тренутно постоје три технолошка процеса производње ових производа:

• Технологија хладне деформације стандардне цеви;
• Технологија деформације;
• Формирање профила и накнадно заваривање спојева цеви.

Карактеристике ових технолошких процеса утичу на:

• Метод поравнања (калибрације) профила профила производа;
• Дебљина зида;
• Радијус заокруживања, итд.

Затим, детаљније размотрите карактеристике производа направљених од стране различитих производних технологија.

Обим

Обим профилних цеви је веома широк.

Најчешће се користе:

• У изградњи - приликом изградње различитих павиљона, шупа, штандова итд.
• У производњи намештаја - полице, сталци, школски намештај итд.
• Аутомобилска индустрија - у производњи приколица и оквира итд.
• Пољопривреда - за стакленичке оквире цеви и остале одређене структуре.

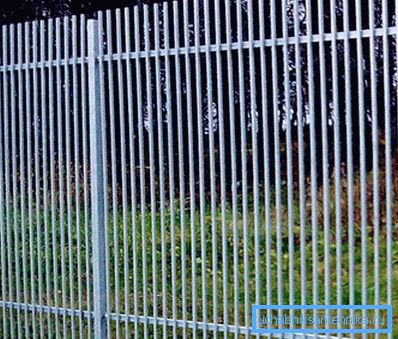

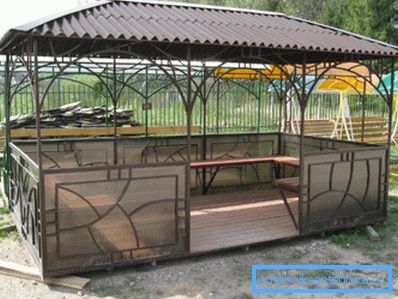

Наравно, овај материјал може бити корисан у домаћинству, од тога можете направити арборе, ограде, баштенски намештај, степенице и још много тога.

Предности

Међу предностима овог материјала су сљедеће тачке:

• Снага;
• Мала тежина;
• Повољна цена захваљујући материјалу шупљине;
• Велики асортиман - захваљујући овоме можете подићи производ најприкладније величине секције.
• Пластичност - ако је потребно, производ се може савијен, на пример, луком.
• Лака инсталација услед ниске тежине. Упутства за састављање састоје се у уобичајеном заваривању делова.

Савјет! Могуће је склапање металних конструкција не само заваривањем већ и на вијцима. Овакво једињење обично се користи за монтажне полице, скеле, све врсте комерцијалне опреме итд.

Врсте обликованих цеви

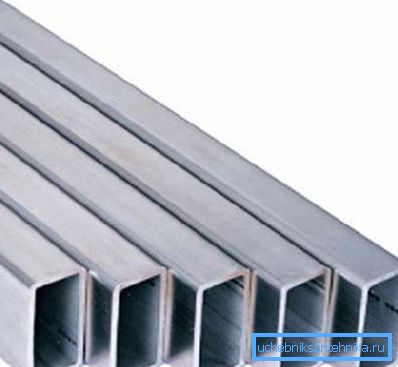

Вруће ваљани

Врући ваљани производни процес ових производа је сљедећи:

• Плоча у облику рукава или чаше се загрева за повећање пластичности.
• Затим, греде се ваљају ваљцима, због чега се формира цев са кружним попречним пресеком.
• Затим се полупроизвод испоручује у калуп преса, где се претвара у квадратни, овални или правоугаони производ.
• Следећи корак је хлађење греде и ваљање на ваљцима.
• Када је производ спреман, загрева се на температури формирања зрна и постепено охлади у природним условима. Ова операција вам омогућава да уклоните напон у кристалној решетки.

Резултат је производ који испуњава државне стандарде, према којима величина зида цеви не може бити мања од 60 мм. Ие ако одељак има правоугаони облик, висина правоугаоника не може бити мања од наведене вредности.

Опсег цеви правоугаоног профила у складу са ГОСТ 8639 - 82 (по квадратним профилима) садржи око двије десетине величина. Исте величине одређује ГОСТ 8645-68. Осим тога, димензије секције варирају од 60к60 мм до 230к100 мм. Истина, производња топло ваљане квадратне цеви дозвољава ограничење од 180к180 мм.

Што се тиче осталих димензија, профилне правоугаоне цеви према ГОСТ 8639-82 могу имати:

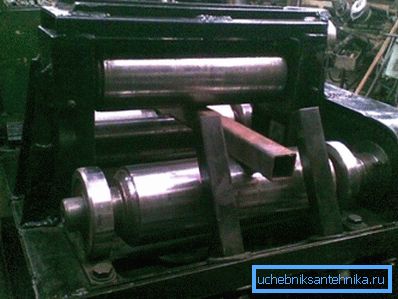

Хладно ваљани

Технологија производње хладно ваљаних профилисаних цеви састоји се од следећих корака:

• Прва је припрема - слетање округле рупе у подметач.
• Затим, обрадни део се ваља, због чега се формирају округле цеви.
• Затим, производ је пресвучен у млину за ваљак.
• Затим, као у претходном случају, врши се калибрација и загревање (отпуштање) готовог производа.

Ова технологија омогућава добијање мањих димензија цеви правоугаоног профила и њених танких зидова. Према ГОСТ-у, минимална висина лица лица је 10 мм. Максимална величина пресека је ограничена на 120к120 мм.

Овај стандард садржи 17 стандардних величина дефинисаних државним стандардним спецификацијама 8639-82, као и 16 стандардних величина дефинисаних државним стандардним спецификацијама 8645-68. Уопштено говорећи, може се рећи да је избор производа ове врсте оправдан ако су вам потребне беспрекорне цеви са танким зидовима.

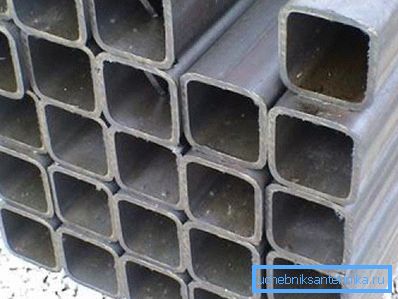

Заварен

Процес производње заварених правоугаоних профила је следећи:

• Пре свега, формирају се прорези димензионих плоча, који су одсечени од не-димензионалног челичног лима.
• Затим је обликовање радног комада у облику одсека цијеви.
• Следећи корак је заваривање шива методом индукционог таљења и заваривања или у инертном гасном окружењу.
• Завршна фаза производње је калибрација полупроизвода методом хладне деформације на ваљцима.

Снага ових производа практично се не разликује од бешавних, пошто шав на шавовима слаби крутост само за 5-10 процената. Али ова технологија, за разлику од свега наведеног, омогућава вам да изводите цеви дебљине зида од 1 мм до 5 мм. Према ГОСТ 30245 2003 минимална величина секције је 40к40 мм, а максимална величина је 300к300 мм.

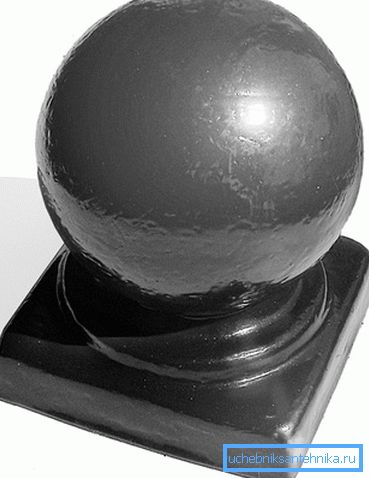

Савјет! Приликом склапања конструкција од обликованих цеви, на пример декоративних елемената, можете користити све врсте прибора - савете и друге елементе.

Овде су, можда, главне карактеристике материјала у питању.

Закључак

Профилне цеви имају низ предности, чија је главна снага добра снага. Због горе наведених особина ових производа и широког спектра производа, њихова област примјене је веома широка.

Једини производи морају бити у складу са одређеним државним стандардима, само у овом случају имају високе чврстоће. Са видеа у овом чланку можете добити више информација о овој теми.
