Пвц-пластична валовита цев за електрични рад

Приликом спољног или унутрашњег полагања малих и струјних каблова за сигуран и непрекидан рад важно је осигурати поуздану заштиту напојног кабла од влаге и спољашњег механичког оштећења.

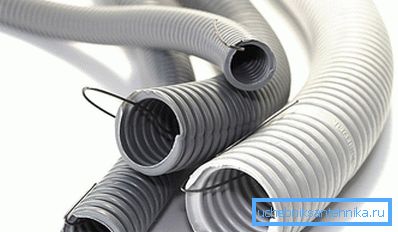

У овом случају, најпогодније средство за заштиту је флексибилна валовита цев од тврдог поливинил хлорида, чија употреба помаже у решавању неколико проблема одједном.

Коришћење валовитих цеви у индивидуалној конструкцији

Да би се стекла идеја о правилном извођењу електроинсталације, овај чланак ће разматрати главне аспекте коришћења пластичне валовите цеви приликом полагања кућних каблова.

Такође, овдје ће се представити корак по корак инструкција која описује технологију постављања кабла у заштитну таласасту рукаву користећи жичану сонду.

Техничке спецификације

Одмах је потребно напоменути да је овај тип производа посебно дизајниран за постављање електричних мрежа, па су физичке особине и основне техничке карактеристике ПВЦ валовите цеви у потпуности у складу са свим кодовима зграда и прописима о заштити од пожара.

1. Тврдим ПВЦ-ом није апсолутно погођено влагом и најрањивијим окружењима, отпорним на УВ зраке, не временом и не деградира под утицајем озона, стога се може користити и за унутрашње и спољне радове.
2. Радни температурни опсег рада је у распону од -20 ° Ц до +80 ° Ц.
3. ПВЦ је самогасив материјал., што не подржава независно горење, стога се може користити за уградњу електричних инсталација, како у дрвеним, тако иу зградама од цигле.
4. Минимална изолациона отпорност при напону од 500 В је 100 мΩ, а индекс диелектричне снаге је најмање 2 кВ, који вам омогућава да га користите у електричним инсталацијама са напоном до 1000 В.
5. У зависности од типа цеви, номинална отпорност на компресију је: за лаку серију 320 Н / 5 цм, за тешку серију - 750 Н / 5 цм, и за супер тежак - 1250 Н / 5 цм.

Обрати пажњу! Валовита цев се испоручује у малопродају ваљане у калему дужине 50 до 200 м, а његова цијена углавном зависи од спољног пречника. Боја је најчешће светлосива (РАЛ 7035), али постоје и друге (црне, наранџасте) боје.

Избор диаметра

У индивидуалној конструкцији стамбених објеката најчешће се користе пластични валовити навлаци са спољним пречником од 16 до 63 мм. Избор жељеног пречника треба извршити у складу с горњом табелом 1, у зависности од броја и површине попречног пресјека кориштених жица.

Табела1.

Обрати пажњу! У складу са подацима из табеле, може се закључити да физичке карактеристике ПВЦ-цијеви од 16 мм омогућавају кориштење за постављање двије или три жице са попречним пресеком од 1,5 до 2,5 мм.

Обим

На основу праксе употребе валовитих навлака у индивидуалној конструкцији, приликом обављања електричног рада са својим рукама, за оптималан избор спољашњег пречника, требали бисте следити сљедећа правила.

1. Инсталација у цевима електричне инсталације зидних и плафонских сијалица - Д = 16 мм.
2. Прикључни прекидачи и потрошачке утичнице - Д = 20 мм.
3. Постављање каблова у пластичним цевима између електричног панела и разводних кутија - Д = 25 м.
4. Прикључак главне електричне плоче са разводном плочом - Д = 32 мм.
5. За пенетрацију плафона и међуспратних плафона, у зависности од броја жица, изабран је пречник цеви од 40 до 63 мм.
6. За постављање коаксијалних, оптичких и телефонских кабловских мрежа може се користити валовити навлака пречника од 16 до 25 мм.

Технологија полагања

Најчешће, пластични валовити рукав се производи сондом, односно са танком еластичном металном жицом која се налази у њеном унутрашњем лумену дуж целе дужине.

Присуство сонде значајно убрзава електрични рад и поједностављује затезање кабла у флексибилној валовитој цеви.

1. Пре затезања кабла измерите потребну количину валовитог црева и пажљиво га исечите без резања жице сонде.
2. На месту реза растворите крајеве таложења у различитим правцима и исечите жицу помоћу жичара, савијањем његових крајева изван ивица цеви, спречавајући га да падне унутра.

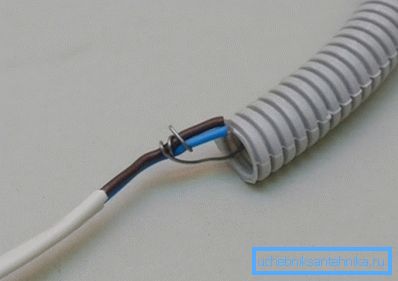

3. Прикључите електрични кабл на један крај сонде, исправите рукавац, а са глатким кретањем преко жице, затегните жицу у пуну дужину у валовиту цев.

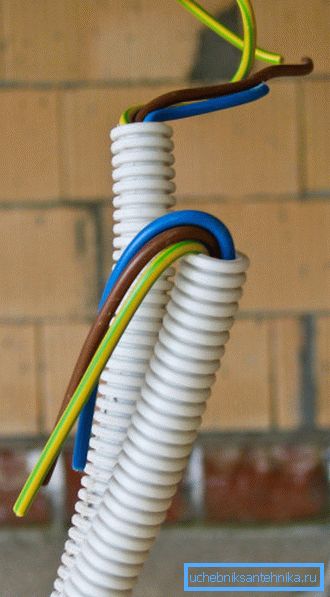

4. Поправите крајеве жице користећи чворове или пластичне споне изван валовитог црева, спречавајући их да падну кроз унутрашњи лумен.

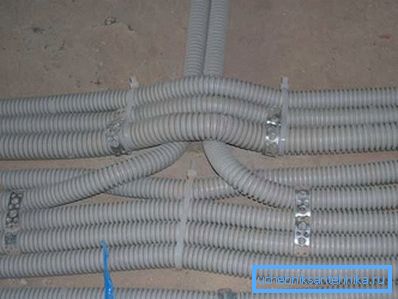

5. Положите пластичну цев са каблом који је затегнут у њега у претходно исечени шаржер или га причврстите на зид помоћу посебних пластичних држача.

Закључак

Након читања овог чланка, постаје јасно да је употреба флексибилне пластичне валовите цијеви универзална метода за постављање кабловских комуникација у изградњи објеката из било којег материјала. За више информација, можете погледати видео у овом чланку или прочитати сличне материјале на нашој веб страници.
