Шта би требало да буде притисак у цевима и на који зависи

Претраживачи често возе у захтеву о томе колико је притиска у грејним цевима, али ово подешавање није тачно, јер МПа у систему зависи од тога који је систем централизован или аутономан у вашој кући, а овде се и ове бројке могу разликовати.

На примјер, приликом примјене расхладне течности на ниске зграде, притисак је много мањи него код високих зграда, стога ће се у самом кругу разликовати. Хајде да се бавимо овим корелацијама заједно и погледамо додатни видео у овом чланку.

Схема централног грејања

Однос притиска

Врсте притиска

Напомена Да бисте израчунали јачину притиска цеви (за контуре станова), неопходно је разумети које врсте ових мјерења постоје уопште.

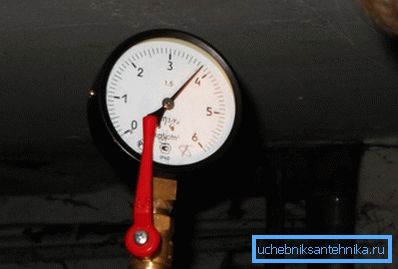

Такав манометар је у сваком подруму вишеспратне зграде.
  • Под статичким притиском подразумева се колона воде, тачније његова висина, на коју је његова пумпа способна да се повуче из котла или централне котларнице - овисно о израчунавању моћи овиси о томе, нарочито за зграде високог степена.. То јест, за једноспратне и вишекатне зграде са истим животним простором, захтеви за овај индикатор су потпуно различити.
  • Од динамичког притиска зависи брзина хладњака у систему - брже циклус је завршен, мање ће се вода охладити, стога ће трошкови гријања бити нижи, а укупна цијена енергије ће се смањити.
  • Поред тога, постоји радни (константни) и притисни (максимални или тестни) притисак, а дебљина зида цеви се израчунава у зависности од притиска пресовања, а не радног. Под нормалним условима рада у стамбеним зградама, без обзира на врсту грађевине (нови пројекат или Хрушчовка), оперативни (оперативни) притисак треба да буде од 8 до 9,5 атмосфере, што износи 0,8-0,96 МПа или 8,1-9 , 81 кгф / цм2), како то захтевају упутства. Нажалост, у неким домовима ова цифра је у великој мери потцењена и износи око 5-5,5 атмосфера, односно 0,5-0,55 МПа или 5,0-5,6 кгф / цм2.

Полипропиленске цеви

Напомена Полипропиленске цеви обично се пишу користећи скраћеницу - руски ПП или енглески ППР. Али, који притисак држи полипропиленску цев и његове термичке особине означен је скраћеницом ПН, након чега следи број након тога.

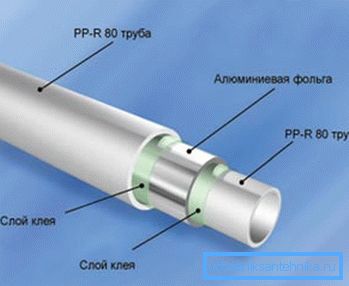

ППР сече

Ако говоримо о томе колико притиска може да издржи полипропиленска цев, то значи да говоримо о круговима грејања и, највероватније, из централне котларнице, јер са аутономним системом постоји притисак на круг.

За самосталну опцију, полиетиленска цев под ниским притиском је прилично погодна - уграђена је за загрејан под. Међутим, у обележавању полипропилена ПН10 б ПН16 не постоји ојачавајући слој и такве цијеви нису погодне за контуру - обично се користе ПН20 и ПН25.

Табела зависности оперативног ресурса ППР на притисак и температуру

т? Ц Радни ресурс (година) ППР тип
ПН10 ПН16 ПН20 ПН25
Дозвољено оптерећење (кгф / цм3)
20 10 13.5 21.7 27.1 33.9
25 13.2 21.1 26.4 33.0
50 12.9 20.7 25.9 32.3
30 10 11.7 18,8 23.5 29.3
25 11.3 18.1 22.7 28.3
50 11.1 17.7 22.1 27.7
40 10 10.1 16.2 20.3 25.3
25 9.7 15.6 19.5 24.3
50 9.2 14.7 18.4 23.0
50 10 8.7 13.9 17.3 21.7
25 8.0 12.8 16.0 20.0
50 7.3 11.7 14.7 16.3
60 10 7.2 11.5 14.4 18.0
25 6.1 9.8 12.3 15.3
50 5.5 8.7 10.9 13.7
70 10 5.3 3.5 10.7 13.3
25 4.5 7.3 9.1 11.3
30 4.4 7.0 9.8 11.0
50 4.3 6.8 8.5 10.7
80 55 4.3 6.9 8.7 10.8
10 3.9 6.3 7.9 9.8
25 3.7 5.9 7.5 9.2
95 1 3.9 6.7 7,6 8.5
5 2.8 4.4 5.4 6.1

Такође треба рећи да зависност притиска на пречник цеви не мења целокупну слику, пошто се притисак не мења с повећањем попречног пресека, већ се повећава запремина расхладног средства, што ће довести до додатних трошкова за грејање воде.

Као што видите, за централно грејање, судећи по параметрима притиска у систему, скоро сваки ППР ће учинити (и даље постоји резерва), али овде треба узети у обзир температуру расхладне течности, јер ова два параметра треба комбиновати.

РН10 је у стању да издржи константну температуру од 20 ° Ц (кратко 45 ° Ц), а РН16 константно држи 35 ° Ц (кратко 60 ° Ц), због чега ова опција није погодна за довод топле воде или грејање.

Напомена Неки из неког разлога верују да велики пресек цеви вам омогућава да боље загрејете просторију, али то је опасна грешка. Прво, као што је горе наведено, већи волумен воде мора бити загрејан, друго, извор грејања није коло, већ радијатор, а треће, ПЦБ веома слабо проводи топлоту.

Арматура од стаклопластике

Дакле, какву врсту притиска полипропиленске цијеви су дизајниране, можемо погледати горе наведени табела и поново се вратити на индикаторе температуре. Прво, узмите у обзир РН20 - таква цев се сматра универзалном (за топлу и хладну воду) и дизајнирана је за континуирани рад без последица на температури расхладне течности до 80 ° Ц, а конвекцијски котлови за аутономно грејање раде у режиму од 60-80 ° Ц.

Нису велике разлике у овом погледу и код кондензације бојлера - постоји нормалан радни режим од 40-80 ° Ц, дакле, оба режима су идеална за ППР РН20.

Али не за сваки регион ће бити довољно 80 ° Ц за радијаторе и контуру, стога ћете морати користити РН25, који се може континуирано радити на 95 ° Ц. У овом режиму не ради само аутономни бојлер, већ и централна котловница, уколико постоји потреба, па би било корисније користити ову цијев.

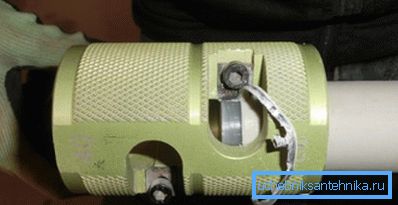

ППР обришите чишћење

Полипропиленска цев РН25 има неке карактеристике које се морају узети у обзир приликом уградње - ово је незнатно повећан спољни пречник, а локација ојачавајуће алуминијумске фолије није у средини зида, већ ближе површини.

Ако проширени одељак не отежава много и крај и даље иде у врућу млазницу при лемљењу, онда ће фолија ометати, јер ће овај слој бити голи, што ће смањити приањање на прикључак цијеви и, као резултат тога, квалитет споја. Да бисте то избегли, мораћете да урадите сопствено да очистите крај помоћу управљачког програма, као што је приказано на врху фотографије.

Препорука. При спајању полипропилена, крај цеви пречника 20 мм треба да се угради у прикључак на 14-17 мм, 25 мм - на 15-19 мм. Када је крај дубље, његове ивице су равне, чиме се смањује пропусност или чак ствара блокада.

Закључак

У закључку треба рећи који притисак може издржати метал-пластичну цев - то је 10кг / цм2, Стога је одлична за системе подног грејања. Упркос чињеници да се полиетилен званично користи за ову сврху, ипак, велика већина водоинсталатера бира свој избор на металном ламинату пречника 16 мм.
